Diâmetros mínimos da engrenagem do moinho de bola HRC50~55 de 100 milímetros a 15000 milímetros

Diâmetros mínimos da engrenagem das circunferências do moinho HRC50~55 de 100 milímetros a 15000 milímetros

1. As exigências técnicas de um grande anel da engrenagem de CITICIC
(1) pretreated antes de normalizar o tratamento de endurecimento de superfície, a dureza se HB210 ~ 250; o desempenho mecânico é o Rb 690MPa da força final, esforço de rendimento Rs 490MPa, alongamento D5 11%, redução de área W 25%, dureza Ak 30J do impacto; indução endurecida, dureza HRC50 dos dentes ~ 55; profundidade endurecida eficaz 3 da camada ~ 5mm.
(2) a detecção ultrassônica total da falha, qualidade interna deve cumprir duas exigências padrão das exigências GB7233-87; a inspeção da partícula magnética do dente e da faixa, qualidade deve encontrar dois padrões das exigências GB/T9444-88.
(3) note a carcaça não é R5 arredondado ~ R10.
a chanfradura do dente (de 4) em ambas as extremidades e em 1 45b.5) por dois e uma meia largura do dente de engrenagem do anel de cada acoplamento do anel ao longo da borda de um anel inteiro feito com os parafusos de grande resistência, combinados com a superfície do dente devem estar no centro inferior.

2. parâmetros técnicos da engrenagem das circunferências do moinho

3. grande processo de manufatura da engrenagem de anel

(1) de áspero
A placa da fundição de aço é fornecida pela maquinaria pesada Co. do CITIC, planta de Ltd. Pesado Forjamento, corrida pelo padrão GB11352-89 especifica exigências para modelar de acordo com o processo de moldação, fundição, carcaça, caixas batidas, limpeza, vestindo carcaças;. Durante a inspeção e a aceitação pelos desenhos e exigências técnicas para a placa de aço
Verificações, concordando os padrões JB/T6402-92 emitidos após a aceitação
Abaixo do procedimento.
(2) roughing
Cruzado pelo desenho e para ficar para fora a permissão, o alinhamento, conexão, processando tanto dentro como fora do círculo, combinando a trituração de cara, a perfuração e os outros processos.
ferimento da exploração (de 3)
A detecção ultrassônica total da falha, qualidade interna deve cumprir as duas exigências dos padrões GB7233-87.
(4) normalizando o pré-tratamento
os pares do Semi-anel que normalizam e que moderam o tratamento, fornecem uma boa organização para o endurecimento de superfície subsequente; deformação dos desenhos da imprensa da meia inspeção da engrenagem de anel após o tratamento térmico.
(5) fazer à máquina
Primeiramente dois e um meio anel são feitos com os parafusos de grande resistência que conectam o anel no conjunto, o processo total tirando os dentes de Quannei um Wai do círculo e a parte superior e a gama mais baixa, e então tirando e exigências de trituração fazendo à máquina do processo.
(6) eliminação de processar o esforço
O anel total recozeu para eliminar o esforço.
(7) endurecimento total da superfície do anel
SE ao longo da indução alveolar da superfície do dente que endurece-se, dureza HRC50 ~ 55, profundidade endurecida eficaz 3 da camada ~ 5mm.
(8) inspeção final
Primeiramente, a frequência da detecção que extingue, a dureza após ter moderado a engrenagem de anel que cogging cumpre as exigências dos desenhos; em segundo lugar, para detectar se o tamanho maior D6944 do diâmetro exterior máximo como a deformação 3mm, a correção mecânica exigida até qualificado; Em terceiro lugar, a inspeção da partícula magnética do dente e da faixa, qualidade deve cumprir duas exigências padrão das exigências GB/T9444-88; Finalmente, de acordo com os desenhos e as exigências técnicas para a inspeção final.

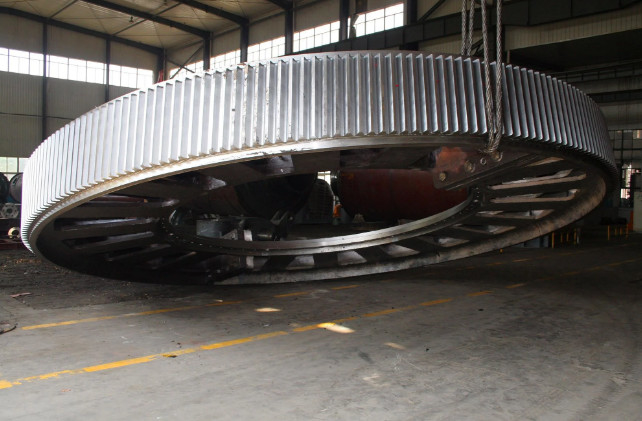

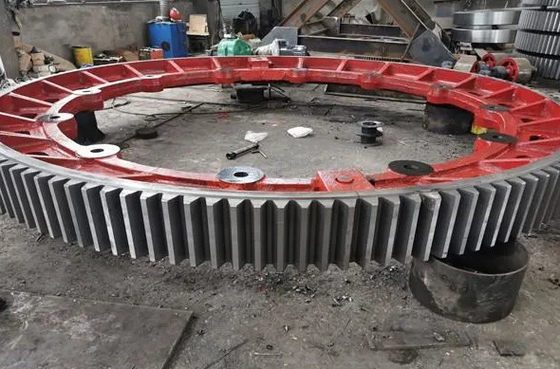

4. As circunferências do moinho alinham a explicação da foto
