Anel de alta qualidade da engrenagem da estufa giratória das peças sobresselentes da planta do cimento

O CITIC IC é fabricante profissional e o fornecedor Forged Rings.Quality garantiu, entrega do tempo ligado, garantia pós-venda, nós guarda grandes inventários de produtos da liga em um grande da variedade de categoria, liga incluir inoxidável, frente e verso, de níquel e mais, o sistema de gestão do ISO 9001 para assegurar o de alta qualidade dos produtos.

Com as mais de 1000 engrenagens das circunferências vendidas sobre a engrenagem do mundo CITICIC é um fornecedor principal no cimento e na indústria mineral. E como o membro de AGMA (associação americana dos fabricantes da engrenagem), nós participamos ativamente em definir o padrão para cálculos da engrenagem e fatores de avaliação do serviço.

Nós fornecemos as engrenagens das circunferências em três projetos diferentes

Aço fabricado
- anel forjado
- placa rolada

Aço moldado

Ferro fundido (nodular) dútile

As engrenagens fabricadas tornaram-se mais comuns no passado e são construídas com materiais de aço forjados da borda da engrenagem e eletro estrutura de corpo soldada. Os anéis são fabricados de um bloco inteiro de aço de liga alto da resistência. Depois que fazer à máquina áspero do anel, nós realiza o endurecimento e a moderação do tratamento térmico a fim melhorar a característica mecânica e consequentemente seu desempenho relevante.

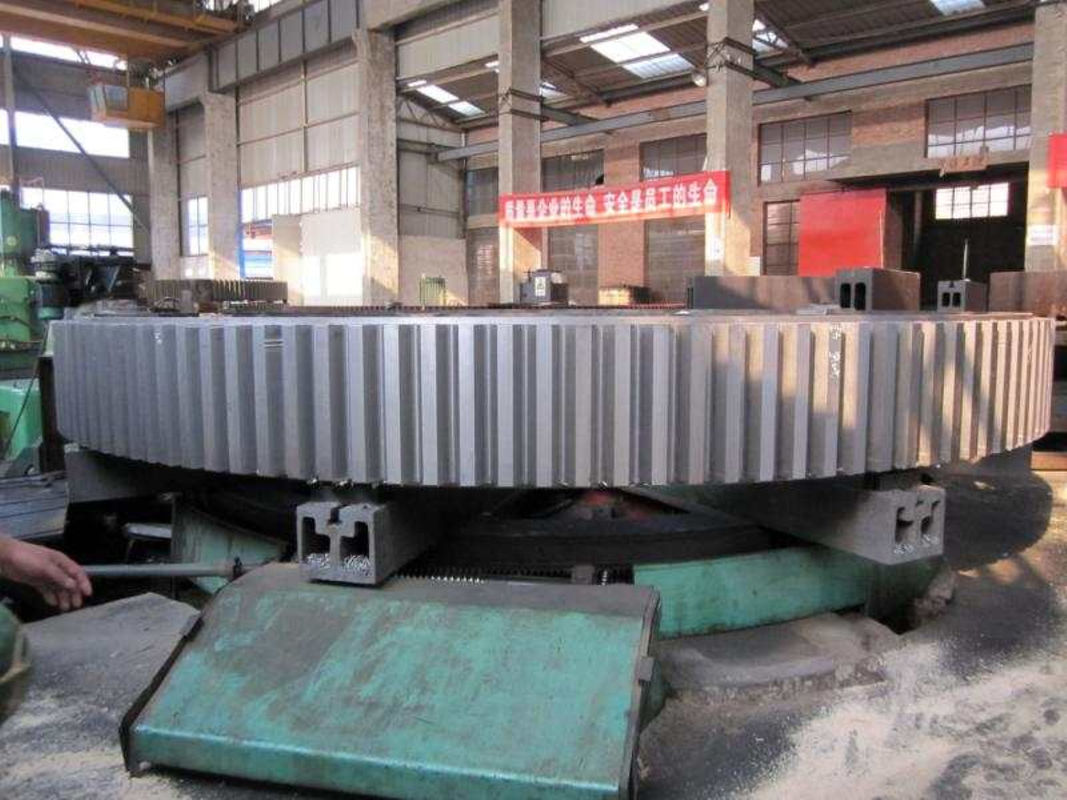

Anel da engrenagem da estufa giratória

Nós somos fornecedor principal o anel da estufa para as várias plantas como alistado abaixo.

· Plantas 50TPD 100TPD 300TPD350TPD do ferro de esponja, 500TPD, 1000TPD

· Plantas do cimento conforme a exigência de cliente

· Engrenagens para minas do fosfato, planta da alumina, caulim-bentonite

Engrenagem que corta a capacidade:

· diâmetro de 100mm ao diâmetro de 16000mm

· 10Module a 70Module

O Kilnring está disponível principalmente na bi-parte, nas quatro porções, nas 8 porções ou em multi segmentos conforme a exigência e a conformidade com a aplicação da engrenagem.

No campo de componentes de moedura do moinho, nós fornecemos as cabeças do moinho, entrada da alimentação, rolo de moedura, anel da equitação da estufa de cimento, engrenagens de moldação, bloco do eixo. Igualmente nós fornecemos o escudo do moinho de estruturas e de fabricações de solda.

Documentos do controle de qualidade
Os seguintes relatórios devem ser submetida ao controle de qualidade:
a. Relatório da química
b. Relatório físico
c. Documentos do tratamento térmico
CITIC HMC Q/HM 973.2-2007
Especificação para fundições de aço para moinhos de moedura
1 5
d. Relatório de inspeção ultrassônica (antes e depois dos reparos)
e. Relatório de inspeção da partícula magnética (antes e depois dos reparos)
f. Relatório dimensional
g. Mapas do reparo da solda
h. Procedimentos da solda e de qualificação do procedimento registro
i. Qualificação do soldador
j. Qualificação do inspetor do teste Nondestructive

Avantages do anel fabricado

A estrutura material forjada exclui o risco de inclusões

Os defeitos da estrutura como furos do gás, o micro encolhimento, os furos de pino, inclusões quentes dos rasgos, da areia e de escória são evitados daqui, solda do reparo da estrutura de corpo e por exemplo a moedura de áreas dentadas não é exigida. O método de fabricação fabricado excluem a necessidade para testes padrões e os montantes orlaram o material têm uma dureza mais alta e o mais de grande resistência do que o material usado para a estrutura subjacente (isto é Web, reforços)

Estas características reduzirão o prazo e os custos de execução. A fabricação fabricada assegura uma entrega rápida.

Isto é especialmente benéfico em uma situação de emergência, onde a borda existente da engrenagem esteja sofrendo de dano

Características

Dentes externos
 Diâmetro máximo: 16000 milímetros
 Largura dentada da cara: 1700 milímetros
 Módulo máximo: 45 pelo hob
 Módulo máximo: cortador de terminação de 65 engrenagens

Dentes internos
 Diâmetro máximo: 6500 milímetros
 Módulo máximo: 25,4
 Largura dentada da cara: 400 milímetros

Forjando o processo material
• Forjamento
• Rolamento final
• Refrigerar da fornalha
• Controle na produção
• Extinguir da água
• Testes de dureza
• Fazer à máquina áspero
• Testes ultrassônicos e inspeção dimensional
• Certificação da inspeção final

Padrões/certificados
• UNI ISO DO EN
• AWS
• ASTM
• ASME
• RUÍDO
Aplicações
Nossas engrenagens das circunferências são aplicadas nas indústrias do cimento e dos minerais:
• Vários tipos de moinhos horizontais
• Secadores giratórios
• Estufas giratórias
• Alguma outra grande aplicação do anel da engrenagem

As exigências técnicas de um grande anel da engrenagem:

1) pretreated antes de normalizar o tratamento de endurecimento de superfície, a dureza se HB210 ~ 250; o desempenho mecânico é o Rb 690MPa da força final, esforço de rendimento Rs 490MPa, alongamento D5 11%, redução de área W 25%, dureza Ak 30J do impacto; indução endurecida, dureza HRC50 dos dentes ~ 55; profundidade endurecida eficaz 3 da camada ~ 5mm.
2) a detecção ultrassônica total da falha, qualidade interna deve cumprir duas exigências padrão das exigências GB7233-87; a inspeção da partícula magnética do dente e da faixa, qualidade deve encontrar dois padrões das exigências GB/T9444-88.
3) Note a carcaça não é R5 arredondado ~ R10.
4) A chanfradura do dente em ambas as extremidades e em 1 45b.5) por dois e uma meia largura do dente de engrenagem do anel de cada acoplamento do anel ao longo da borda de um anel inteiro feito com os parafusos de grande resistência, combinados com a superfície do dente devem estar no centro inferior.
grande processo de manufatura da engrenagem de anel 2
2,1 de áspero
A placa da fundição de aço é fornecida pela maquinaria pesada Co. do CITIC, planta de Ltd. Pesado Forjamento, corrida pelo padrão GB11352-89 especifica exigências para modelar de acordo com o processo de moldação, fundição, carcaça, caixas batidas, limpeza, vestindo carcaças;. Durante a inspeção e a aceitação pelos desenhos e exigências técnicas para a placa de aço
Verificações, concordando os padrões JB/T6402-92 emitidos após a aceitação
Abaixo do procedimento.
2,2 que roughing
Cruzado pelo desenho e para ficar para fora a permissão, o alinhamento, conexão, processando tanto dentro como fora do círculo, combinando a trituração de cara, a perfuração e os outros processos.
2,3 ferimento da exploração
A detecção ultrassônica total da falha, qualidade interna deve cumprir as duas exigências dos padrões GB7233-87.
pré-tratamento 2,4 de normalização
os pares do Semi-anel que normalizam e que moderam o tratamento, fornecem uma boa organização para o endurecimento de superfície subsequente; deformação dos desenhos da imprensa da meia inspeção da engrenagem de anel após o tratamento térmico.
2,5 fazer à máquina
Primeiramente dois e um meio anel são feitos com os parafusos de grande resistência que conectam o anel no conjunto, o processo total tirando os dentes de Quannei um Wai do círculo e a parte superior e a gama mais baixa, e então tirando e exigências de trituração fazendo à máquina do processo.
2,6 eliminação de processar o esforço
O anel total recozeu para eliminar o esforço.
endurecimento total da superfície do anel 2,7
SE ao longo da indução alveolar da superfície do dente que endurece-se, dureza HRC50 ~ 55, profundidade endurecida eficaz 3 da camada ~ 5mm.
2,8 inspeção final
Primeiramente, a frequência da detecção que extingue, a dureza após ter moderado a engrenagem de anel que cogging cumpre as exigências dos desenhos; em segundo lugar, para detectar se o tamanho maior D6944 do diâmetro exterior máximo como a deformação 3mm, a correção mecânica exigida até qualificado; Em terceiro lugar, a inspeção da partícula magnética do dente e da faixa, qualidade deve cumprir duas exigências padrão das exigências GB/T9444-88; Finalmente, de acordo com os desenhos e as exigências técnicas para a inspeção final.
