Nome do produto: | Freio de disco da grua da mina | Vantagem: | coeficiente da fricção alta |
---|---|---|---|
Uso: | GRUA | Característica: | Boa resistência de desgaste |
Peso: | 200kg | Modelo: | Pastilhas de freio a disco 0,4 40KN |
Tipo: | Transtorte içando a máquina | Pressão positiva: | 25-100 |
Coeficiente da fricção do projeto: | 0,4 | Garantia: | 12 meses |
Realçar: | Pastilhas dos freios do disco do coeficiente 0,4,Pastilhas dos freios do disco 40KN |

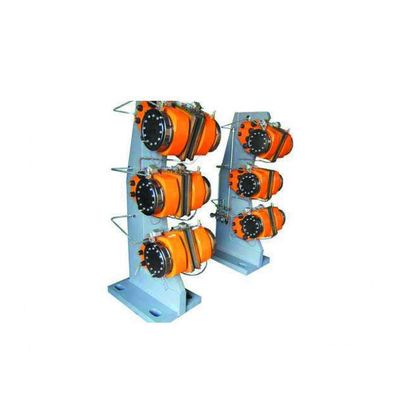

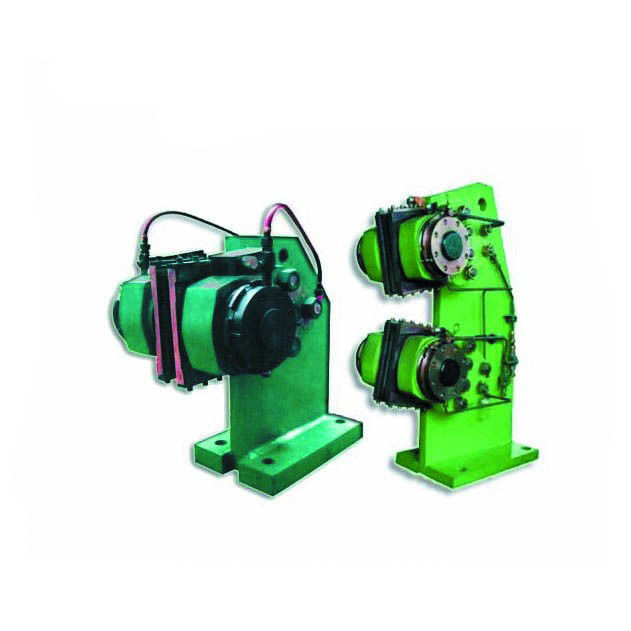

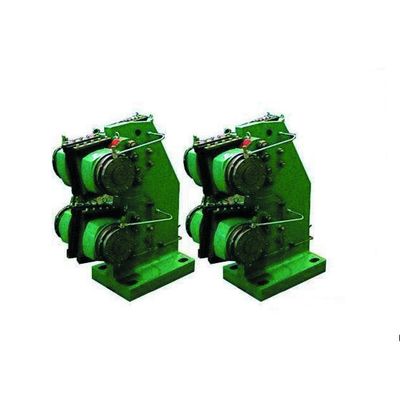

Pastilhas de freio a disco de alto coeficiente de atrito 0,4 40 KN
A talha desempenha um papel importante na elevação de pessoal, materiais e carvão.A operação segura da talha afeta diretamente a segurança do pessoal subterrâneo e a produção de carvão.A confiabilidade de funcionamento do mecanismo é um elo importante para garantir a operação segura da talha.
O freio a disco é o atuador hidráulico aplicado no sistema de freio de guincho de mina, usado principalmente para dispositivo de freio de guincho de mina JTP de 1,2 m, 1,6 m, 2 m, 2,5 m, 3M.No elevador ao iniciar o óleo de pressão de saída da estação hidráulica nos freios, máquina de elevação para trabalhar, freio de trabalho, estação hidráulica de acordo com a condição de aumentar ou diminuir a pressão, o freio fornecerá força de frenagem ao contrário, em caso de acidentes, a estação de pressão hidráulica à pressão residual, atuador com força de frenagem máxima no menor tempo para o estacionamento do guincho
A estação hidráulica é segura e a unidade de controle do guincho da mina é importante, e o freio a disco tem um conjunto completo de sistema de frenagem, fornece óleo de pressão pode ser ajustado para freio a disco, o torque de frenagem para guincho diferente, iça a operação normal, velocidade ajustável , mina de estacionamento.Em qualquer estado do acidente, o freio a disco pode reduzir rapidamente a pressão do óleo para um valor predeterminado, após o atraso, o freio a disco toda a pressão do óleo retorna rapidamente a zero.Faça o sistema de elevação em estado de frenagem total.
O mecanismo de elevação tem dois tipos principais:
1 freio de bloco: usado principalmente para a talha antiga da série KJ e KJA, de acordo com sua estrutura é dividida em angular, translacional, integrada e assim por diante
2) freio a disco: quase 20 anos transplantados para a máquina de freio de talha de mina, com pequena inércia, ação rápida, alta sensibilidade, vantagem de torque de frenagem de boa regulação, atualmente a maior parte do freio a disco, especialmente em talha de fricção de corda múltipla, quase todos usando freios a disco.
As principais características dos freios a disco
1) a área efetiva de pressão hidráulica é grande e a pressão do sistema hidráulico é de média e alta pressão.
2) do pistão do cilindro hidráulico e a sapata do freio não é uma conexão rígida.
3) ajuste de compensação da sapata de freio e folga do disco de freio conveniente, apenas aparafusando o pino de compensação de desgaste do freio pode ser realizado, e não mudará a mola do disco de pré-carga inicial, a substituição da sapata de freio também é muito conveniente.
4) materiais de freio com alto coeficiente de atrito, boa resistência ao desgaste.
5 pares de freio de uso simétrico, o disco e o tambor de freio não produzirão carga lateral adicional.
6 na frenagem normal, o freio pode ser dividido em dois grupos, primeiro colocado em um grupo de trabalho, após um certo intervalo de tempo, e depois colocado no segundo grupo, para obter dois freios.
Parâmetros técnicos:
Parâmetros técnicos | unidade | Modelo | |||||
TP1-40 | TP1-63 | TP1-80 | TP1-100 | TP1-2,5 | |||
Pressão positiva máxima | KN | 40 | 63 | 80 | 100 | 25 | |
Coeficiente de atrito do projeto | 0,4 | ||||||
Pressão máxima de trabalho
|
MPa | 6.3 | 14 | 6.3 | |||
Pressão máxima da sapata de freio
|
N/cm2 | 53 | 84 | 95 | 116 | 53 | |
Temperatura permitida da sapata de freio
|
℃ | ≦210 | |||||
Área efetiva do pistão | Cm2 | 94 | 143.3/138 | 84,2 | 94,2 | 67 | |
peso | Kg | 140 | 200 | 100 | |||
Dimensão total | milímetros | 490╳380╳297 | 490╳380╳297 | 515╳420╳296 | 515╳420╳296 | 490╳380╳297 | |
Deslocamento por fadiga da mola de disco
|
milímetros | 2 | 2,5 | 3 | 2 |
As vantagens do freio a disco do cilindro traseiro são: estrutura compacta, tamanho pequeno, desempenho ajustável, ação sensível, peso leve, pequena inércia, alta segurança, boa versatilidade e assim por diante.Quando usado em pares, o eixo principal não suporta a força axial adicional, mas também pode ser usado na classificação.
