elevador de cubeta mais alto da corrente da placa de 40 séries do NE do material da temperatura da altura do medidor
Vista geral do produto
O elevador de cubeta da corrente da placa da série do NE é apropriado para o vertical que levanta e os materiais abrasivos ou não abrasivos pulverulentos, granulados, pequenos do transtorte, tais como o carvão, o cimento, a areia, a argila, o minério, etc., devido à tração do elevador o mecanismo são uma corrente de aço em dois sentidos circular, assim que é permitida transportar materiais com mais alta temperatura (a temperatura material não excede o ℃ 250), e a altura de transtorte geral pode alcançar até 40 medidores. Esta máquina tem uma grande capacidade de transtorte, uma altura de levantamento alta, uma operação estável e segura, e uma longevidade longa e outras vantagens significativas, amplamente utilizadas em várias indústrias na economia nacional.
princípio de funcionamento
O elevador de cubeta da corrente da placa da série do NE consiste na peça da tração que rebobina na roda dentada da movimentação principal e na roda dentada de inversão traseira. Conduzido pelo dispositivo de condução, a roda dentada da movimentação conduz o componente da tração e o funil para fazer um movimento circular giratório. A entrada da cauda entra em cada funil. Quando o material é levantado à cabeça, como a peça da tração e o funil vire, o material é descarregado da tomada sob a ação da gravidade e da força centrífuga.
vantagens
Selou inteiramente a estrutura, bom efeito da remoção de poeira
Economia pequena da pegada e do espaço
Operação conveniente, baixa manutenção, e poucas peças vestindo
Engrenagem rachada para a substituição fácil
A grande capacidade de transtorte, escala de levantamento é 32-600㎥/h
Vertical levantando a operação lisa e segura
Projeto marcado, bons rigidez e de grande resistência
o forro Desgaste-resistente da entrada e da tomada não é fácil de vestir
Corrente material especial de alta qualidade da placa

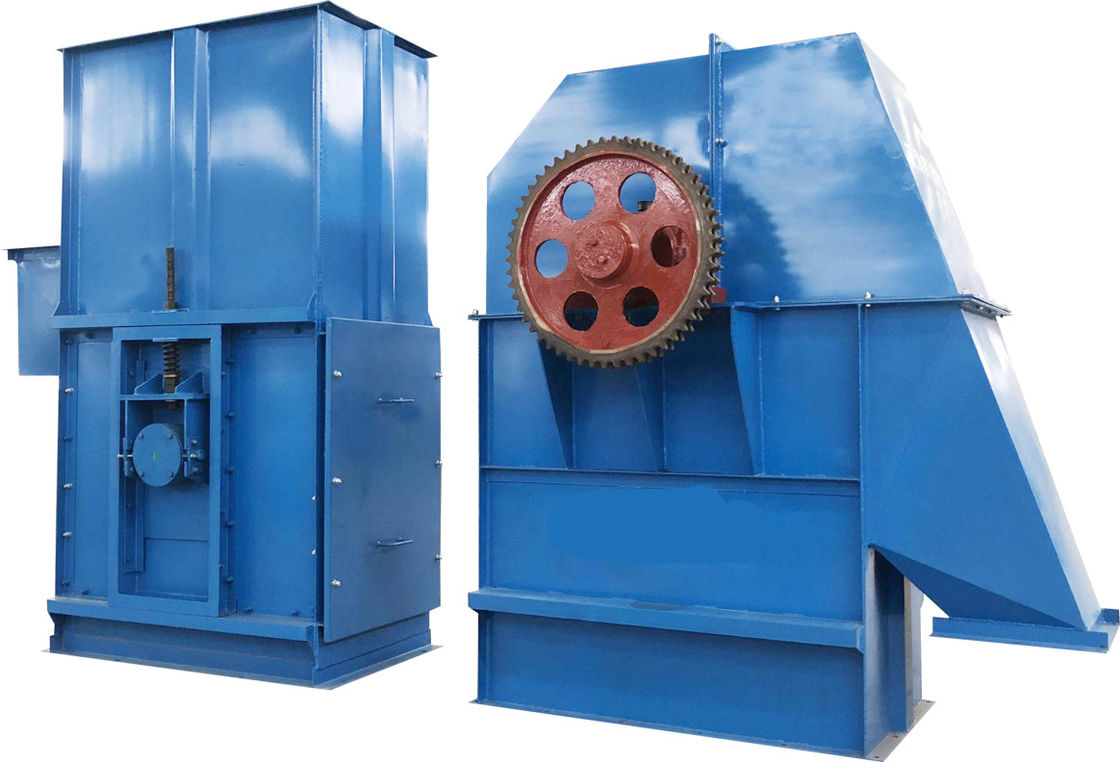

Cauda que aperta o mecanismo
Funil material desgaste-resistente grosso
Conjunto da roda dentada
O projeto da corrente da placa dobro corre lisamente
Parâmetros técnicos
| Modelo |
Tamanho máximo da entrega (milímetros) |
Máximo Levantamento (㎥/h) |
Velocidade de funcionamento (m/min) |
Distância da cubeta (m) |
Capacidade da cubeta (㎥) |
| NE30 |
50 |
32 |
15-30 |
0,3 |
0,0078 |
| NE50 |
60 |
60 |
15-30 |
0,3 |
0,0157 |
| NE100 |
70 |
100 |
18-31 |
0,4 |
0,033 |
| NE200 |
80 |
220 |
23-29 |
0,5 |
0,089 |
| NE300 |
90 |
300 |
22-28 |
0,5 |
0,134 |
| NE400 |
100 |
440 |
24-31 |
0,6 |
0,1766 |
| NE500 |
100 |
500 |
24-31 |
0,7 |
0,228 |
| NE600 |
240 |
600 |
30 |
0,7 |
0,330 |
