Modelo: | Série de H | Nome do produto: | secador giratório |
---|---|---|---|
Característica: | secagem de baixa temperatura | Vantagem: | baixo custo de grande capacidade |
Capacidade (T/h): | 1.9-76 | Shell Cubage (m3): | 9-285 |
obliquidade da instalação (%): | 3~5 | A mais alta temperatura do ar da entrada (℃): | 700-800 |
Motor principal (quilowatts): | 7.5-160 | Peso (T): | 9-135 |
Realçar: | Secador giratório do ar 76T/H,Secador giratório do ar 1.9T/H,Secador giratório do cimento 76T/H |
ponto baixo do consumo da grande capacidade o baixo custou a secador giratório a secagem de baixa temperatura

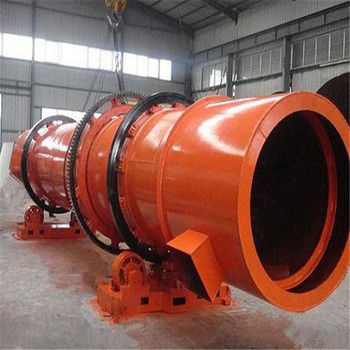

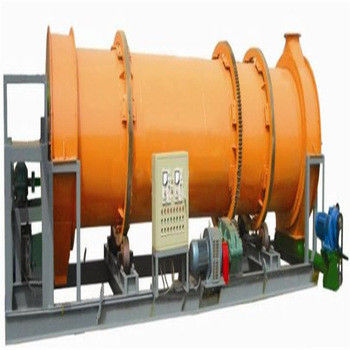

Secador giratório
O secador giratório é usado para queimar o pó magnético duro da ferrite; pode igualmente ser usado no cimento, metalurgia, indústria química. O equipamento é composto da estufa principal e seu transmissão de apoio, tubulação refrigerando, sistema de combustível, controle elétrico, os segundos dispositivos do vento, dispositivo da remoção de poeira da exaustão e pré-aquecer o corpo da estufa. Tem o alarme excedente da temperatura, alarme da sobrecarga, trabalha o controle de temperatura automática, e funções ajustáveis do oxigênio da estufa.
Princípio de funcionamento do secador giratório:
O material molhado é entrada de uma extremidade do secador, sob a aleta da placa de cópia do pano interno do cilindro, o material uniformemente é distribuído e dispersado no secador, e em contatos com o córrego de ar quente (a contracorrente) para acelerar inteiramente a transferência térmica de secagem, e a força motriz de transferência maciça. Durante o processo de secagem, o material na placa de cópia e o córrego a gás quente com a inclinação do papel, pode regular o movimento a uma outra seção estrela-como a válvula de descarga para descarregar os produto acabados.
Aplicações mais secas giratórias:
1. É aplicado das outras indústrias às grandes partículas do produto químico seco, da mineração, da metalurgia e do que materiais significativos.
Como: minério, escória de alto-forno, carvão, pó de metal, fosfato, sulfato do amônio.
2. Ao pó tenha as exigências especiais como: Agente de formação de espuma, resíduo do sedimento, carbonato de cálcio precipitado, argila ativada, pó magnético, grafite, resíduos.
Característica:
Exija a secagem de baixa temperatura, e exija grandes quantidades de material seco contínuo.
O secador giratório tem o alto nível da mecanização, grande capacidade de produção.
O líquido através do cilindro que a resistência é pequena, função do consumo é baixo.
A adaptação forte às propriedades materiais.
Operação estável, baixos custos de operação e boa uniformidade do produto secado.
Secador giratório da série de H
Especs. /m (Dia.×Length) |
Shell Cubage (m3) |
Capacidade (t/h) |
A instalação Obliquidade (%) |
A entrada a mais alta Temperatura do ar (℃) |
Motor principal (quilowatt) |
Peso (t) |
Φ1.2×8.0 | 9,0 | 1.9~2.4 | 3~5 | 700~800 | 7,5 | 9 |
Φ1.2×10 | 11,3 | 2.4~3.0 | 3~5 | 700~800 | 7,5 | 11 |
Φ1.5×12 | 21,2 | 4.5~5.7 | 3~5 | 700~800 | 15 | 18,5 |
Φ1.5×14 | 24,7 | 5.3~6.6 | 3~5 | 700~800 | 15 | 19,7 |
Φ1.5×15 | 26,5 | 5.7~7.1 | 3~5 | 700~800 | 15 | 20,5 |
Φ1.8×12 | 30,5 | 6.5~8.1 | 3~5 | 700~800 | 18,5 | 21,5 |
Φ1.8×14 | 35,6 | 7.6~9.5 | 3~5 | 700~800 | 18,5 | 23 |
Φ2.2×12 | 45,6 | 9.7~12.2 | 3~5 | 700~800 | 22 | 33,5 |
Φ2.2×14 | 53,2 | 11.4~14.2 | 3~5 | 700~800 | 22 | 36 |
Φ2.2×16 | 60,8 | 13.0~16.2 | 3~5 | 700~800 | 22 | 38 |
Φ2.4×14 | 63,3 | 13.5~16.9 | 3~5 | 700~800 | 37 | 45 |
Φ2.4×18 | 81,4 | 17.4~21.7 | 3~5 | 700~800 | 37 | 49 |
Φ2.4×20 | 90,4 | 19.3~24.1 | 3~5 | 700~800 | 45 | 54 |
Φ2.4×22 | 99,5 | 21.2~26.5 | 3~5 | 700~800 | 45 | 58 |
Φ2.6×24 | 127,4 | 27.2~34.0 | 3~5 | 700~800 | 55 | 73 |
Φ3.0×20 | 141,3 | 30.1~37.7 | 3~5 | 700~800 | 75 | 85 |
Φ3.0×25 | 176,6 | 37.7~47.1 | 3~5 | 700~800 | 75 | 95 |
Φ3.2×25 | 201 | 42.9~53.6 | 3~5 | 700~800 | 90 | 110 |
Φ3.6×28 | 285 | 60.8~76.0 | 3~5 | 700~800 | 160 | 135 |
Secador giratório do calor indireto
Artigo Comprimento de Diameter×Cylinder do cilindro |
Diâmetro interno. Do cilindro exterior (milímetro) |
Diâmetro interno. Do cilindro interno (milímetro) |
Comprimento do cilindro (m) |
Volume do cilindro (m3) |
Inclinação do cilindro | Tipo de placa de levantamento | A mais alta temperatura do ar de entrada (℃) |
Dimensões (m) |
Φ1.5×15m Φ1.5×17m Φ1.5×19m |
1500 | 500 | 15 17 19 |
20,27 22,97 25,68 |
3-5% | Tipo de levantamento | 850 | 16.2×2.7×2.7 18.2×2.7×2.7 20.0×2.9×2.9 |
Φ1.8×21m Φ1.8×23m Φ1.8×25m |
1800 | 650 | 21 23 25 |
35,91 39,33 42,75 |
3-5% | Tipo de levantamento | 850 | 22.5×2.7×2.7 24.5×2.9×2.9 26.5×2.9×2.9 |
Φ2.2×21m Φ2.2×23m Φ2.2×25m |
2200 | 800 | 21 23 25 |
58,10 63,61 69,15 |
3-5% | Tipo de levantamento | 850 | — — — |
