Detalhes do produto:
Condições de Pagamento e Envio:
|
| Aplicação: | Processamento de carvão | Material: | abaixo do limo de carvão de 0.5mm |
|---|---|---|---|
| Capacidade de produção: | 0.18-7 (m3/min) | Característica: | peso leve |
| Palavra-chave: | salvar o poder | Nome do produto: | Máquina da flutuação |
| Realçar: | 7m3/Min Ore Dressing Equipment,máquina da flutuação do laboratório 7m3/Min,Metal que separa a máquina da flutuação do laboratório |
||

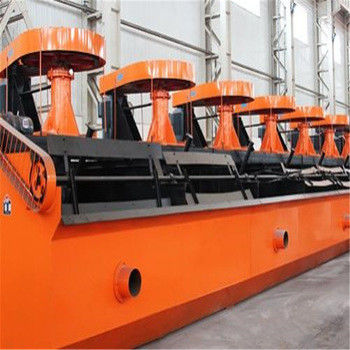

máquina deseparação da flutuação da série da série XJM do equipamento SF do baixo custo
A máquina da flutuação da série é usada principalmente para o pingamento abaixo do limo de carvão de 0.5mm, assim como o metal não-ferroso, o metal raro, o metal preto e os minerais da partícula do metaloide. O produto da série tem vantagens da estrutura compacta, distribuição de pouco peso, uniforme da bolha, grande capacidade de manipulação, fluxo de processo flexível, operação conveniente e segura, etc.
Características de desempenho
A estrutura da máquina da flutuação: esta máquina é composta principalmente da rampa da polpa, dispositivo de mistura, sistema de carregamento do ar, bolha mineralizada que descarrega o dispositivo e o eletro motor.
(1) rampa da polpa: Tem a boca de alimentação da polpa e o dispositivo da porta usado ajustando o nível líquido e o é composto principalmente do composto principalmente pelo corpo da rampa que é derretimento pelo derretimento de aço da placa e da porta pela placa de aço e pela haste de aço.
(2) dispositivo de mistura: É usado principalmente misturando a polpa a fim impedir a areia mineral para depositar na rampa, e é composto principalmente pela roda da correia, impulsor, eixo vertical e o impulsor é feito da borracha antiabrasão.
sistema de carregamento do ar (de 3): É composto principalmente pela tubulação de ar da entrada. Quando o impulsor gerencie, produzirá a pressão negativa dentro da câmara do impulsor a fim absorver o ar através da linha de bomba oca e dispersar a polpa a fim formar um grupo da bolha. Este tipo da polpa com grande quantidade de bolhas será jogado para o estator rapidamente pela força giratória do impulsor e mineraliza mais as bolhas na polpa, e o movimento giratório que é significado eliminar o fluxo da polpa na pilha da flutuação causará a grande quantidade de microvesicle e fornecerá a condição necessária para o processo de flutuação.
(4) mineralizou a espuma que descarrega o dispositivo: Este dispositivo é usado principalmente scarping a espuma que flutua na pilha e é composto principalmente pelo redutor conduzido pelo motor elétrico e pelo scrapper conduzidos pelo redutor.
Dados técnicos:
Máquina da flutuação de SF
| Modelo | SF0.37 | SF0.7 | SF1.2 | SF2.8 | SF4 | SF8 | |
| Capacidade da calha (m3) | 0,37 | 0,7 | 1,2 | 2,8 | 4 | 8 | |
| Diâmetro do impulsor (milímetros) | 300 | 350 | 450 | 550 | 650 | T60 | |
| Capacidade de produção (m3/min) | 0.2-0.4 | 0.3-0.9 | 0.6-1.2 | 1.5-3.5 | 0.5-4 | 4-8 | |
| Velocidade de rotação do impulsor (r/min) | 352 | 400 | 312 | 268 | 238 | 191 | |
| Motor | Modelo | ①Y90L-4 | ①Y100L2-4 | ①Y132M2-6 | ①Y160L-6 | ①Y180L-6 | ①Y250M-8 |
| ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90L-4 | ②Y100L-6 | ||
| Poder (quilowatts) | ①1,5 | ①3 | ①5,5 | ①11 | ①15 | ①30 | |
| ②1,1 | ②1,1 | ②1,1 | ②1,1 | ②1,5 | ②1,5 | ||
| Dimensões (milímetros) | 700×700×750 | 900×820×950 | 1100×1100×1100 | 1700×1600×1150 | 1850×2050×1200 | 2200×2900×1400 | |
| Único peso da calha (quilogramas) | 468 | 600 | 1373 | 2338 | 2660 | 4486 | |
Máquina da flutuação de XJM
| Modelo | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
| Dimensões da rampa | Comprimento (milímetros) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
| Largura (milímetros) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
| Altura (milímetros) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
| Único peso eficaz (quilogramas) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
| Cubage eficaz (m3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
| Capacidade de produção (calculada pelo volume) da pasta (m3/min) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
| Motor principal do eixo | Modelo | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
| Poder (quilowatts) | 5,5 | 7,5 | 11 | 15 | 22 | 37 | 37 | 45 | |
| Impulsor | |||||||||
| Velocidade de rotação (r/min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
| Diâmetro (milímetros) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
| Altura (milímetros) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
| Velocidade de rotação (r/min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
| Velocidade circular (m/s) | 7,5 | 7,5 | 7,5 | 7 | 6,97 | 7,6 | 7,6 | 7,4 | |
| Motor da placa do barro | Modelo | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
| Poder (quilowatts) | 1,1 | 1,1 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | |
| Velocidade de rotação (r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| Placa do barro | Velocidade de rotação (r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
| Diâmetro (milímetros) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
| Pressão de vento do fã (kpa) | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
| Uma quantidade da injeção de Max.air (m3/㎡·minuto) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
