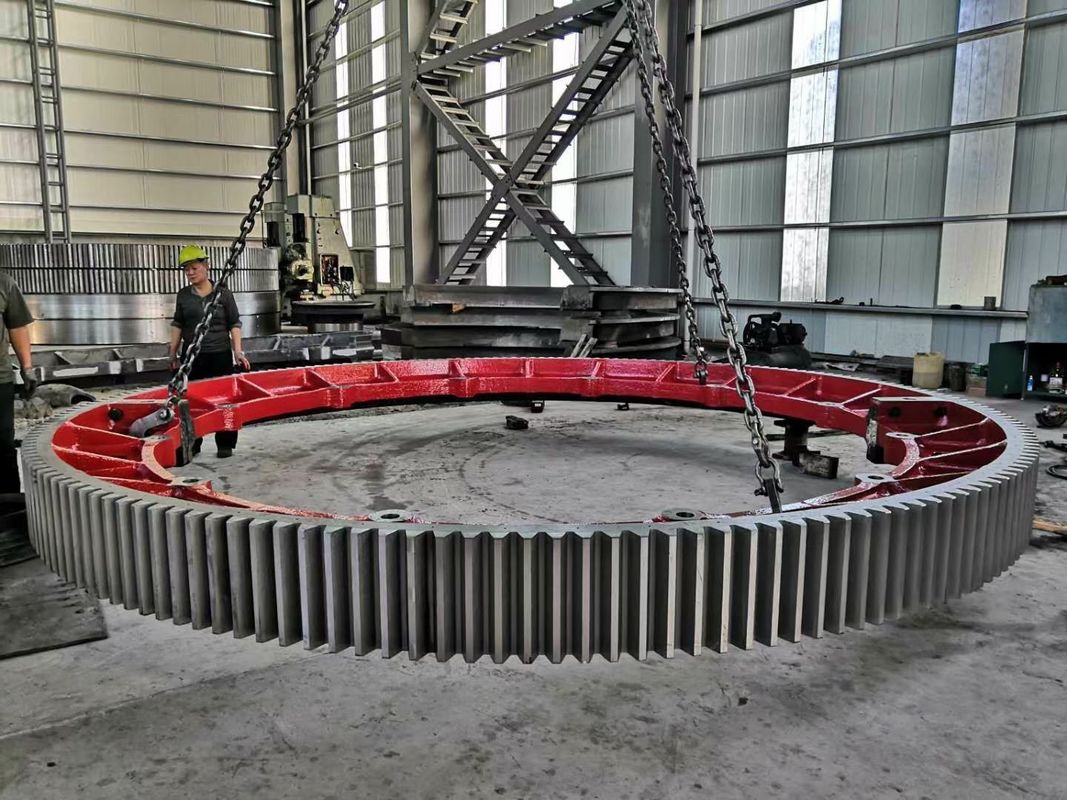

Circunferências da movimentação principal da engrenagem das circunferências da estufa do misturador de cimento 16000mm engrenagem de aço das grandes grandes

Somos fornecedores líderes de engrenagens de giros de forno para as várias plantas listadas abaixo.

1- Planta de ferro espongoso 50TPD 100TPD 300TPD 350TPD, 500TPD, 1000TPD

2. Centrais de cimento conforme exigência do cliente

3Engrenagens para minas de fosfato, planta de alumina, caolino-bentonita

Capacidade de corte de engrenagens:

1Diâmetro de 100 mm a 16000 mm

2. 10Módulo a 70Módulo

As engrenagens de circunferência do Kiln estão disponíveis principalmente em bi-parte, quatro partes, 8 partes ou múltiplos segmentos de acordo com a exigência e a adequação com a aplicação de engrenagens.No domínio dos componentes de moagemFornecemos cabeças de moinho, entrada de alimentação, rolos de moagem, anel de montagem de fornos de cimento, engrenagens de fundição, blocos de eixo.

Documentos de garantia da qualidade
Os seguintes relatórios devem ser apresentados à garantia da qualidade:
a. Relatório químico
b. Relatório físico
c. Documentos de tratamento térmico


Especificação para as peças fundidas de aço para moinhos de moagem
d. Relatório de inspecção por ultra-som (antes e após as reparações)
e. Relatório de inspecção de partículas magnéticas (antes e após as reparações)
f. Relatório dimensional
g. Mapas de reparação de soldas
h. Procedimentos de solda e registo de qualificação dos procedimentos
i. Qualificação de soldador
j. Qualificação de inspector de ensaios não destrutivos

Requisitos técnicos de um grande anel de engrenagem CITICIC:
1) é pré-tratado antes de normalizar o tratamento de endurecimento da superfície, a dureza deve HB210 ~ 250; desempenho mecânico são a resistência final Rb 690MPa, tensão de rendimento Rs 490MPa, alongamento D5 11%,Redução da área W 25%, resistência ao impacto Ak 30J; dentes endurecidos por indução, dureza HRC50 ~ 55; profundidade efetiva da camada endurecida 3 ~ 5 mm.
2) detecção geral de defeitos por ultra-som, a qualidade interna deve satisfazer dois requisitos requisitos normais GB7233-87; inspecção de partículas magnéticas de dente e filete,A qualidade deve satisfazer dois requisitos normais GB/T9444-88.
3) Observe que a fundição não é arredondada R5 ~ R10.
4) Câmara dentada em ambas as extremidades e 1 45b.5) por dois anéis de engrenagem de largura de dois anéis e meio de cada engrenagem de engrenagem ao longo da borda de um anel inteiro feito com parafusos de alta resistência,combinado com a superfície do dente deve estar no centro inferior.
2 processo de fabrico de engrenagens de anel grandes
2.1 de matérias brutas
A fundição em branco de aço é fornecida pela CITIC Heavy Machinery Co., Ltd. A fábrica de forja pesada, administrada pela norma GB11352-89, especifica requisitos para modelagem de acordo com o processo de fundição, fundição,casting, caixas de acerto, limpeza, curativo das peças de fundição; durante a inspecção e aceitação pelos desenhos e requisitos técnicos para o aço em branco
Cheques, de acordo com as normas JB/T6402-92 emitidos após a aceitação
Procedimento para baixo.
2.2 em bruto
Cruzado por desenho e permanência, alinhamento, ligação, processamento dentro e fora do círculo, combinando fresagem de face, perfuração e outros processos.
2.3 Lesões de exploração
A detecção de falhas por ultra-som global e a qualidade interna devem satisfazer os dois requisitos das normas GB7233-87.
2.4 normalização do pré-tratamento
Os pares de semi-anéis normalizam e temperam o tratamento, proporcionando uma boa organização para o subsequente endurecimento da superfície; impressão de desenhos de deformação da inspecção do engrenagem de meio anel após tratamento térmico.
2.5 Usinagem
Os primeiros dois anéis e meio são feitos com parafusos de alta resistência que conectam o anel como um todo, o processo geral através do desenho de um círculo Quannei Wai dentes e extremidades superior e inferior,e, em seguida, desenho e usinagem requisitos do processo de fresagem.
2.6 Eliminação do esforço de processamento
O anel foi aquecido para eliminar o stress.
2.7 endurecimento da superfície global do anel
IF ao longo da superfície alveolar do dente, endurecimento por indução, dureza HRC50 ~ 55, profundidade efetiva da camada endurecida 3 ~ 5 mm.
2.8 Inspecção final
Em primeiro lugar, a frequência de detecção de amortecimento, a dureza após o temperamento do engrenagem de anel de engrenagem atende aos requisitos dos desenhos; em segundo lugar,para detectar se o diâmetro exterior máximo maior tamanho D6944 como a deformação 3mm, a correcção mecânica necessária até qualificada; em terceiro lugar, inspecção de partículas magnéticas de dente e filete, a qualidade deve cumprir dois requisitos requisitos da norma GB/T9444-88;De acordo com os desenhos e os requisitos técnicos para a inspecção final.
