5-500 moinho de moedura 5 Ton Quartz Ball Mill Grinding da bola de Tph

uso
O moinho de bola é o equipamento chave para esmagar o material depois que é quebrado.
O moinho de bola é uma das máquinas de moedura finas altas amplamente utilizadas na produção industrial.
Há muitos tipos, tais como o moinho de bola horizontal, o moinho de bola que carregam o arbusto, o moinho de bola de poupança de energia, o tipo moinho de bola, moinho de bola cerâmico, moinho de bola da grade, etc. do excesso.
O moinho de bola é apropriado para moer todos os tipos do minério e dos outros materiais, é amplamente utilizado no processamento mineral, materiais de construção e as indústrias químicas, podem ser divididas em métodos de moedura secos e molhados. Pode ser dividido em dois tipos, tipos da grade e tipos do excesso, de acordo com modos de descarregamento diferentes.

tipo do moinho do minério	observação
moinho de bola	tamanho e saída pequenos de alimentação 200mesh
moinho do agmill e da caída	com grande relação de esmagamento como o triturador de maxila

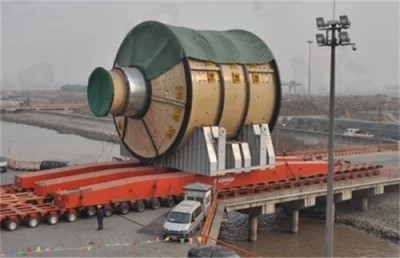

Nossos moinhos mais maiores foram entregados ao SINO local são até agora moinhos Gearless movimentação 28MW AG de Ø12.2m x 11m e moinhos de bola gêmeos da movimentação do pinhão de Ø7.9m x 13.6m 2x8 MW. Estes moinhos são programados do começo acima 2012.
Nossa parte de mercado em China excede 80% com os moinhos os maiores forneceu até agora ser um moinho de bola 2x8.5MW de Ø7.9m x 13.6m e um moinho de Ø11m x 5.4m 2x8.5MW SAG, sendo o maior em China.CITIC HMC Empresa é a grande empresa chave para os equipamentos do projeto e da fabricação em China. A fabricação de equipamento de moedura começa desde 1960 S. desde 1980 s, nossa empresa cooperou com os muitos moedura estrangeira famosa fabrica na fabricação da introdução, da cooperação da tecnologia e no desenvolvimento. Nós temos em particular a experiência longa no teste do moinho, o estudo, projeto, feito e operação de campo, e avanço e inovação feitos em tecnologias estrangeiras. Nós temos estabelecido agora nosso próprio laboratório de moedura, formamos o vário tipo moinhos às séries, produzidas totalmente sobre 1000 grupos, e exportado para Austrália, Rússia, Paquistão, Zâmbia, Indonésia, Vietname, Canadá etc. nós produzimos o moinho de bola do excesso com o tamanho o maior Φ5.5×8.5m, o moinho semi-autogêneo de Φ8.5×4.0m, do tubo de Φ5×15.5m moinho cru do cimento vertical do moinho Φ5m de cimento, etc.
Nossa empresa possui o estudo e o grupo de primeira ordem nacionais no moinho, na experiência perfeita e em medidas de teste, e equipamento e tecnologia de fabricação superior em moinhos em grande escala, nós formamos o sistema de fornecimento completo para a experiência do moinho, o projeto do estudo, a fabricação, os testes e o serviço.

Um moinho de bola moem minérios e outros materiais a um tamanho típico do produto da malha 35 ou um mais fino.

A alimentação a um moinho de bola é preparada perto…
· Únicos ou esmagamento e exame de vários estágios
· Esmagamento, seleção, e/ou trituração da haste
· Esmagamento preliminar e moedura autogênea/semiautogenous

Tamanhos normais da alimentação do moinho de bola:
· 80% 1/4" de passagem (6 milímetros ou mais finos) para minérios duros
· 80% 1" de passagem (25 milímetros ou mais finos) para minérios mais macios
(Os tamanhos maiores da alimentação podem ser dependência tolerada
Moinho de bola da descarga da grelha ou do diafragma

Na extremidade da descarga deste moinho, um diâmetro ou uma grelha parcial completa entalhada do diâmetro com conjunto do elevador da descarga transportam o material à abertura do eixo da descarga. A grelha serve para reter bolas, caminhada, e o material grosseiro. Um inclinação criado entre a abertura da alimentação e os entalhes da descarga facilita o fluxo de material.
Moinho de bola da descarga do excesso do eixo
Um moinho do excesso do eixo tem uma extremidade aberta da descarga. O material corre através do eixo em consequência do inclinação da polpa entre a alimentação e as aberturas da descarga. Uma hélice reversa no forro do eixo da descarga retém bolas no moinho.
Característica do moinho de bola de ZTIC
* o moinho cilíndrico adota o tipo de condução queconduz, centro-conduzir, borda-conduzindo com engrenagem do multi-ponto, etc.; conduzido pelo motor assíncrono +reducer +pinion e a engrenagem assim como motor síncrono +

lclutch + pinhão e engrenagem do ar.
* apoiou geralmente pela pressão estático-dinâmica que carrega em ambas as extremidades. Fuuly fechou o balancim que dealinhamento da osculação 120º o rolamento é usado. Igualmente os rolamentos dinâmicos do staic- simples ou duplo do deslizador podem ser usados. O arbusto é feito pela máquina do NC.
* a grande engrenagem aberta é projetada usando o padrão de AGMA, equipado com o alojamento confiantemente selado da engrenagem e lubrifica o sistema de lubrificação de pulverização ahtomatic.
O escudo é parte fundamental de um moinho. Realize a análise de elemento finito nela com computador para assegurar a operação segura;
* o escudo é soldado automaticamente, inspecionada ultrassônica, recozido completamente e feito à máquina por grandes máquina ferramenta especiais em uma que lança; selo lá especial nas peças estático-dinâmicas da conexão, ch como a alimentação e o hoper da descarga, eixo, etc., para impedir o escapamento do óleo e da pasta;
* o forro é do material da desgaste-resistência louco por nossa empresa, que calor-foi tratada especialmente, com dureza alta e vida útil longa. Moldação igualmente a outra da desgaste-resistência ou forro de borracha podem ser usados;
* há uma movimentação da velocidade lenta para o moinho médio e grande;
* a pressão do alto e baixo que lubrifica a estação é equipada para o moinho médio e grande;
* o controle e o sistema de proteção são controlados pelo PLC.

Procedimentos de manutenção

(1) ciclo da manutenção:

1. Após a reparação para 1 mês;

2, reparos menores 1-3 meses;

3. 12-24 meses do reparo médio;

4. Revise 60-120 meses.

(2) índice da manutenção:

1. Após o reparo: verifique principalmente a quantidade do óleo, ajuste o afastamento de cada parte, reforce os parafusos de cada parte, para substituir a placa de alinhamento individual ou para verificar a condição do desgaste da placa de alinhamento, e para reparar o alimentador.

2. Reparos menores: Verifique o desgaste das superfícies da limpeza e do dente da medida, verifique o desgaste da placa de alinhamento, e substitua-o caso necessário.

3. Reparo intermediário: substitua as peças de alimentação, substitua o corredor e o rolamento do pinhão da transmissão, e verifique a desmontagem da caixa da redução. A grande engrenagem pode ser ajustada e usado de acordo com a situação quando está correndo por 3-5 anos, e o eixo oco deve ser medido quando está correndo por 3-5 anos.

4. Revisão: desmonte, inspecione, para limpar, para medir, para reparar ou substituir a grande engrenagem, o eixo oco, o arbusto esférico, o eixo de transmissão, o pinhão e o cilindro de acordo com a condição do desgaste, reparar e substituir componentes elétricos, após o equipamento elétrico são revisadas, ele devem ser testadas para o trabalho da aceitação.

(3) padrões da manutenção:

1. As superfícies de processamento das duas bases de carregamento estão no mesmo plano horizontal, a tolerância entre os centros é 1mm, o desvio do não-paralelismo da linha central longitudinal é 0.5mm, e o desvio da linha central horizontal é 0.5mm pelo medidor.

2. O ângulo de contato da superfície de contato esférica da almofada deve ser uniforme; nenhuns menos de 1-2 pontos por 5050mm2Ⅹ; a superfície de contato entre o eixo oco e a almofada não deve ser nenhum menos de 2 pontos pela polegada quadrada em 90°-100°, e o jornal e o o afastamento em ambos os lados do rolamento são aproximadamente o mesmo.

3. A superfície de acoplamento da flange do cilindro e da tampa de parte frontal deve assegurar o bom contato, nenhuma gaxeta é permitida, e a tolerância dos graus axiais diferentes dos dois eixos ocos é menos de 0.8mm. Quando a grande engrenagem de anel e a tampa de extremidade do cilindro são conectadas e montadas, a pressão deve ser firme e o pino de posicionamento deve ser instalado. O balanço radial da engrenagem de anel não deve exceder 0.5mm e o balanço axial não deve exceder 0.84mm.

4. Ao instalar a placa de alinhamento, a tampa de extremidade deve ser instalada primeiramente. A placa de alinhamento do cilindro deve partir da boca e ser realizada de acordo com as exigências do conjunto. Os parafusos devem ser apertados uniformemente para impedir o escapamento da água. Não deve haver nenhuma diferença no forro de borracha, e as diferenças devem ser obstruídas com esponja.

5. A linha do centro do pinhão deve estar paralela à linha do centro da grande engrenagem, e o desvio não deve exceder 0.2mm pelo medidor. O afastamento superior do dente é 1/4 de módulo, o dente que o afastamento lateral é 1,06-----1.8mm, a área de contato da superfície do dente não é menos de 50% do comprimento do dente e 40% da altura do dente.

6. O acoplamento da transmissão do redutor, do motor e do eixo de transmissão deve manter o coaxiality alto, o non-axiality da linha do centro não é mais de 0.3mm, e a inclinação da linha do centro é menos de 1/1000.

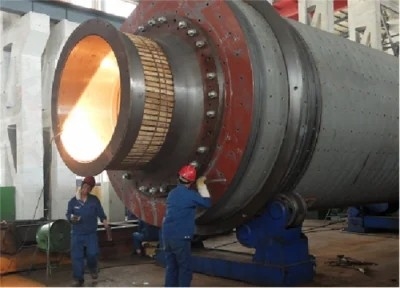

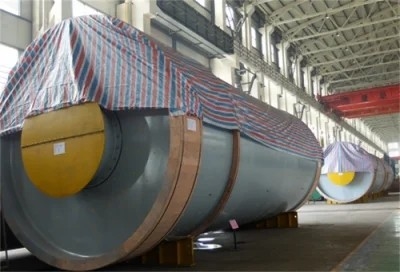

mostra da fábrica da empresa

Q: Porque nós acreditamos nas indústrias co do zhongtai de luoyang., ltd:
: 1. Mais de 30 anos de experiência.
2.We são o fornecedor profissional principal da maquinaria de mineração, maquinaria de construção, carcaça de máquinas e peças forjadas
3. Todos os produtos conseguiram ISO9901: certificado 2000 da gestão de qualidade e CE, certificados de ROHS.

Q: Prazo de entrega
: prazo de execução 1-2months das peças, máquinas 2-3months.

Q: Termos do pagamento
: Aceite o tipo do pagamento: T/T, L/C, união ocidental, dinheiro.
depósito de 30% quando contrato assinado. Pagamento completo pago antes de enviar

Q: Garantia da qualidade?
: tempo da garantia: um ano para a maquinaria principal. Se algo errado nós forneceremos o conselho técnico e encontraremos a solução imediatamente. Para aquelas peças vestindo nós para garantir as peças de alta qualidade para a fonte a longo prazo.

Q: Após o serviço de vendas?
: nós podemos fornecer o guia técnico para as máquinas que correm o teste e a manutenção das peças se o utilizador final precisa.
