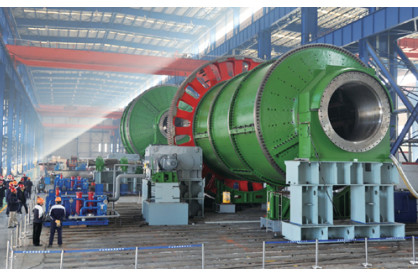

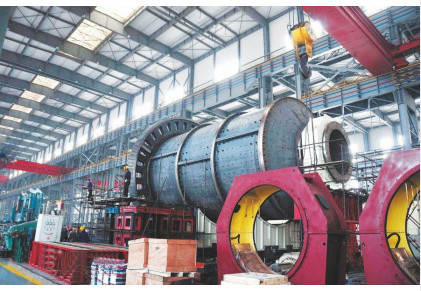

Φ 6.2m× 9.5m (F/F) moinho de bola do excesso e sistema de apoio com inteiramente - o funcional
1. Vista geral, circunstâncias básicas
(1) vista geral
O moinho de bola é o equipamento chave para o material que esmaga após o esmagamento. Este tipo de moinho está em seu corpo do cilindro em um determinado número de bolas de aço como o meio de moedura.
É amplamente utilizado no cimento, os produtos do silicato, materiais de construção novos, materiais refratários, cerâmica química do molho e de vidro de adubo, preto e não-ferroso do metal e a outra moedura das indústrias da produção, a seca ou a molhada de todos os tipos dos minérios e de outros materiais grindable. O moinho de bola é apropriado para moer todos os tipos do minério e dos outros materiais, é amplamente utilizado no processamento mineral, materiais de construção e as indústrias químicas, podem ser divididas em seco e em molhado moendo duas maneiras. De acordo com a maneira diferente de descarga do minério, pode ser dividido em dois tipos: entrelace o tipo e o tipo do excesso.
(2) circunstâncias geográficas e meteorológicas
Para a instalação interna, a altura é menos de 1000m.
rotação (de 3) do moinho
Rotação à direita
Interpretação da rotação: do fim de alimentação à extremidade de descarregamento, o motor principal está à direita. O motor principal está na extremidade de descarregamento.
sistema do trabalho (de 4)
Trabalho contínuo 330d/a, 24h/d, 3 deslocamento /d, deslocamento 8h/.
(5) condições da fonte de alimentação
Fonte de alimentação: 10kV de quatro fios trifásico de alta tensão, escala 10kV±10% da tensão da saída, 380V de quatro fios trifásico de baixa voltagem, frequência 50Hz.
(6) condições da fonte de água
Qualidade de água: água de circulação neutra e limpa; Temperatura da água: ≤30℃; Pressão de água: 0,3 ~ 0.4mpa.
2. lista de equipamento fornecido
| Não. |
Nome |
Especificações |
Quantidade |
| 1 |
Moinho de bola do excesso |
φ 6.2× 9.5m (F/F) |
1 |
3. Espaço da fonte (detalhes da fonte de um único dispositivo)
| Não. |
Nome |
Quantidade |
Estrutura principal |
Nota |
| Ⅰ |
Ontologia do equipamento |
1 |
moinho de bola do excesso do φ 6.2m×9.5m
|
Feito em China |
| 1 |
Sistema de alimentação |
1 |
Tubo da caixa que dobra a alimentação elétrica do trole. |
Feito em China |
| 2 |
Sistema principal dos rolamentos |
2 |
Lubrificação hidrostática completa, selo de três línguas, telha de cobre, estrutura de alinhamento da superfície dobro do arco. |
Feito em China |
| 3 |
Peças giratórias |
1 |
Inclui: eixo oco da entrada e da tomada, bucha da entrada e da tomada, tambor, forro da tampa de extremidade, forro do tambor e outros acessórios necessários. |
Feito em China |
| 4 |
Conduzindo as peças |
1 |
Inclui: engrenagem grande, pinhão, alojamento da engrenagem e outros acessórios necessários. |
Feito em China |
| 5 |
Peneira da descarga |
1 |
Incluindo a tela do cilindro e a tampa da tela. |
Feito em China |
| 6 |
Unidade baixa |
1 |
Inclui: parafusos da placa de base e de âncora do dispositivo. |
Feito em China |
| 7 |
Tubo do óleo de lubrificação |
1 |
Tubulação de aço inoxidável. |
Feito em China |
| 8 |
Protetor |
1 grupo |
Peças de gerencio. |
Feito em China |
parâmetros 4.Main técnicos
Parâmetros técnicos do moinho de bola do excesso
| Não. |
Nome |
O numérico |
| 1 |
Especificações do moinho (milímetros) |
Φ6200 x9500 |
| 2 |
Diâmetro interno do cilindro (milímetros) |
6200 |
| 3 |
Flange do cilindro a flangear comprimento (milímetros) |
9500 |
| 4 |
Volume eficaz de cilindro (³ de m) |
259 |
| 5 |
Volume eficaz de tampa de extremidade (³ de m) |
21 |
| 6 |
Taxa média máxima da suficiência (%) |
28 |
| 7 |
Carga máxima da bola (T) |
365 |
| 8 |
Velocidade do cilindro (r/min) |
13 |
| 9 |
Poder do motor principal |
5700kW |
