Detalhes do produto:
Condições de Pagamento e Envio:
|
Circunstância: | Novo | Modelo: | O ar varreu o moinho de carvão |
---|---|---|---|
cor: | Customizável | Aplicação: | Moedura do minério |
Tamanho da alimentação: | ≤25mm | Lugar de origem: | Henan, China |
Garantia: | 12 meses | Nome: | moinho de minério |
Realçar: | Moinho varrido ar de carvão do controle do PLC,Moinho varrido ar de carvão de 85 T/H,Moinho varrido ar de moedura de carvão do minério |

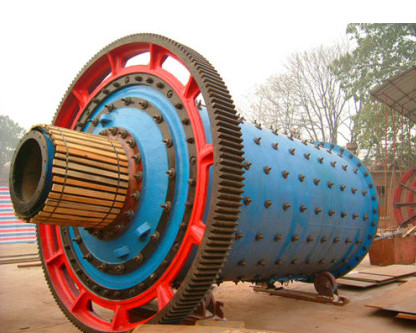

Moinho de moedura do minério moinho varrido ar de carvão da capacidade de 85 T/H com sistema de controlo do PLC
1. Descrição do produto do moinho varrido ar de moedura de carvão do moinho do minério
(1) o ar de mina de Luo varreu o moinho | o ar varreu especificações do moinho de carvão:
φ4×8 3.5m = diâmetro interno do comprimento eficaz do × do cilindro do cilindro que seca o comprimento da câmara
(2) o processo de desenvolvimento de vento varreu o moinho de carvão
Do φ2.2m passado, φ2.8m, φ3m, desenvolvimento ao φ3.8m atual, φ4m de φ3.2m e assim por diante e assim por diante. As escalas da capacidade do equipamento de 500T/D, de 700T /d, de 1000T /d, de 2500T/D, de 5000T /d, e de 6000T /d
2. Princípio de funcionamento de moinho de carvão da varredura do ar:
O carvão cru é alimentado no escaninho de secagem do moinho pela comporta do dispositivo de alimentação. O ar quente com uma temperatura aproximadamente de 350℃ igualmente entra no moinho através da tubulação de entrada do ar para secar o carvão cru. O carvão secado atravessa no escaninho de moedura a placa da separação e é esmagado sob o impacto e a moedura do corpo abrasivo (bola de aço). Ao mesmo tempo, o gás formado pelo exaustor especial trará o carvão pulverizado fora do moinho através do dispositivo da descarga.
3. Desenvolvimento da mina de Luo e para projetar a varredura do vento | o vento varreu características de moedura da tecnologia de carvão é:
(1) o moinho do cilindro adota o formulário da transmissão de insetos da borda, de transmissão do centro, da transmissão de engrenagem da borda do multi-ponto e dos outros tipos de transmissão; O formulário de condução é motor + redutor + pinhão assíncronos + engrenagem grande e motor síncrono + embreagem + pinhão de ar + engrenagem grande;
(2) o uso geral de dois estáticos e o modo do apoio de rolamento da pressão dinâmica, o uso da linha completamente fechado contato do ‘tipo’ rolamentos do auto-alcolating 1200 balancim, podem igualmente usar a única trilha deslizante, o apoio da pressão estática e dinâmica da trilha deslizante dobro ou o apoio completo da pressão estática;
(3) a grande engrenagem aberta adota o projeto padrão do americano AGMA, equipado com um alojamento de selagem seguro da engrenagem, com glicerina automática do dispositivo da lubrificação do pulverizador;
o cilindro (de 4) é a parte fundamental do moinho. A análise de elemento finito é realizada pelo computador para assegurar a confiança de seu uso.
(5) grande e moinho de tamanho médio equipado com o dispositivo de condução lento;
(6) grande e moinho de tamanho médio equipado com a estação da lubrificação da pressão do alto e baixo;
o controle (de 7) e o sistema de proteção adotam o controle do PLC.
4. Parâmetros do produto
O ar de mina de Luo varreu o moinho | o ar varreu parâmetros da tecnologia do moinho de carvão:
Especs. (diameter×length) | Rev (r/min) |
Tamanho da alimentação (milímetros) | Capacidade de produção (t/h) | Carga de meios de moedura (t) |
Motor principal | Engrenagem de diminuição principal | Peso (t) |
|||
Tipo | Poder (quilowatts) | Com referência a (RPM) | Tipo | Relação da velocidade | ||||||
φ2.2×4.4 | 22,4 | ≤25 | 8~9t/h | 18t | YRKK4501-6 | 250 | 986 | ZD60-11 | 6,3 | 36,7 |
φ2.2×5.8 | 22,4 | ≤25 | 5.5~7 | 23.5~25 | Y4005-8 | 280 | 750 | ZD70-10 | 5,6 | 45 |
φ2.4×4.75 | 21,2 | ≤25 | 14 | 22~24 | YR4501-8 | 315 | 740 | ZD60-8 | 4,5 | 49 |
φ2.4×4 2 | 20,2 | ≤25 | 10~11 | 19 | YRKK450-8 | 250 | 740 | ZDY355 | 4,5 | 60 |
φ2.4×4.5 2 | 20,2 | ≤25 | 10~12 | 20,8 | YRKK500-8 | 280 | 740 | JDX45 | 4,5 | 68 |
φ2.6× (5,25 2,25) | 19,7 | ≤25 | 9~10 | 28 | YRKK500-8 | 400 | 740 | ZDY450 | 4,5 | 87,4 |
φ2.8× (5 3) | 18,7 | ≤25 | 13~13.5 | 32 | Y5001-8 | 500 | 740 | JDX560 | 4,5 | 102 |
φ2.9×4.7 | 19,1 | ≤25 | 14~19 | 34,4 | YR560-8 | 500 | 743 | MBY560 | 5,6 | 79 |
φ2.5×3.9 | 21 | ≤25 | 14 | 21 | JR138-8 | 280 | 740 | ZD70-9 | 5 | 49,5 |
φ3× (6,5 2,5) | 18,3 | ≤25 | 17~19 | 43 | YRKK5603-8 | 630 | 740 | MBY560 | 5 | 120 |
φ3.2×4.8 | 16,7 | ≤25 | 20 | 48 | YR630-8 | 630 | 740 | MBY560 | 5 | 118 |
φ3.2× (6,5 2) | 16,9 | ≤25 | 20 | 50 | YRKK560-8 | 710 | 740 | JDX630 | 5 | 137 |
φ3.5×8 | 17,2 | ≤25 | 55~60 | 80 | YRKK710-8 | 1000 | 740 | MBY800 | 6,3 | 182 |
φ3.8× (7,75 3,5) | 16,7 | ≤25 | 85 | 85 | YRKK710-8 | 1400 | 740 | JDX90-WX-2A | 5,6 | 215 |
