Detalhes do produto:
Condições de Pagamento e Envio:
|
Circunstância: | Novo | Tipo: | Moinho de Raymond |
---|---|---|---|
Tamanho da alimentação: | 15-30mm | Tamanho terminado: | 0.125- 0.044mm |
Lugar de origem: | Henan, China | Garantia: | 12 meses |
Nome: | Moinho de moedura do minério | ||
Realçar: | O IOS aprovou Raymond Mill Machine,Pedra mineral Raymond Mill Machine |

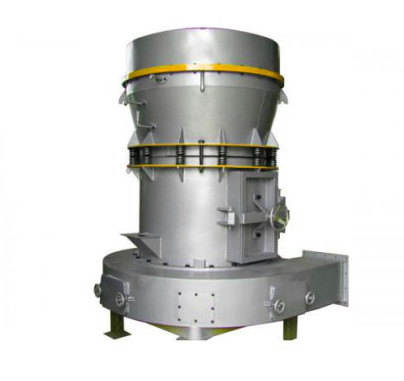

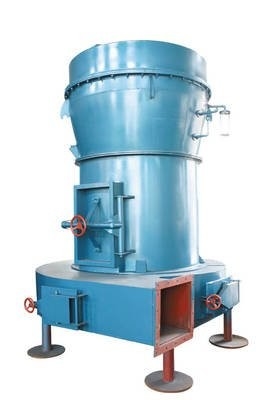

Moinho de moedura de moedura do minério da máquina do moinho de Raymond Mill Mineral Stone Raymond
1. Estrutura principal do moinho de Raymond
A estrutura da máquina é composta principalmente da máquina principal, do analisador, do fã, do separador de ciclone terminado, do micro separador de ciclone do pó e do canal de ar. Entre eles, o computador central consiste em um quadro, volute da entrada de ar, pá, rolo de moedura, anel de moedura, escudo da tampa.
2. Princípio de funcionamento de moinho de Raymond:
O trabalho, precisará de esmagar materiais do lado do escudo da capa no funil adiciona a máquina, confiando no dispositivo do rolo da suspensão na prateleira da flor da ameixa do anfitrião, em torno da linha central vertical da revolução, própria gerencie ao mesmo tempo, devido ao efeito de girar a força centrífuga quando o balanço do rolo para fora, a imprensa no anel, a faca da pá que escava acima do material entre ao rolo de moedura e ao anel de moedura, a finalidade de esmagar materiais são conseguidos rolando e pressionando o rolo de moedura.
Processo de seleção do ar: depois que o material é à terra, o fã fundirá o vento no alojamento principal da máquina, fundindo o pó, classificando pelo analisador colocado acima da sala de moedura, o fino e os materiais grosseiros caem na sala de moedura para regrinding, finura de acordo com as especificações do vento no coletor do ciclone, recolhidas após o descarregamento através da tomada do pó, isto é, o produto acabado. O fluxo de ar é retornado ao fã pelo canal do retorno na extremidade superior do coletor grande do ciclone. O trajeto do vento está circulando e fluxo sob a pressão negativa. O volume de ar aumentado do trajeto de circulação do ar é descarregado através da tubulação de exaustão entre o fã e o computador central, e entra no coletor pequeno do ciclone para o tratamento da purificação.
3. Parâmetros do produto do moinho de Raymond
Número de modelo e parâmetros técnicos do moinho de Raymond | ||||||
Modelo | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
Especs. | ||||||
Tamanho da alimentação (milímetros) | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
Tamanho terminado (milímetros) | 0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
Produção material diferente do deslocamento da finura (t) | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0.5-8 |
Velocidade do eixo de centro (r/min) |
82 | 105 | 130 | 160 | 180 | 280 |
Diâmetro de moedura do anel (milímetros) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
450 | 410 | 320 | 260 | 210 | 140 | |
Altura do rolo de moedura (milímetros) | 250 | 190 | 160 | 150 | 150 | 100 |
Motor principal | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
Motor de ventilador | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
Motor do analisador | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
