Detalhes do produto:
Condições de Pagamento e Envio:
|
Modelo: | Secador giratório da série de H | Motor principal: | 7.5-160 quilowatts |
---|---|---|---|
Nome: | Secador indireto da transferência térmica | Obliquidade da instalação (%): | 3~5 |
Material da aplicação: | óxido de ferro, lama, casco, ferro, concentrado de cobre | Capacidade: | 1.9-76 t/h |
Aplicação: | Processamento mineral, materiais de construção, metalurgia, produto químico | Inclinação do cilindro: | 3-5% |
Nome do produto: | Secador giratório | Característica: | Secagem de baixa temperatura |
Peso: | 9-135 t | Vantagem: | Baixo custo de grande capacidade |
A mais alta temperatura do ar da entrada: | 700-800 ℃ | ||
Realçar: | Secador de cilindro giratório da grande capacidade,Secador de cilindro giratório da queda,Cai a estufa giratória do cimento |

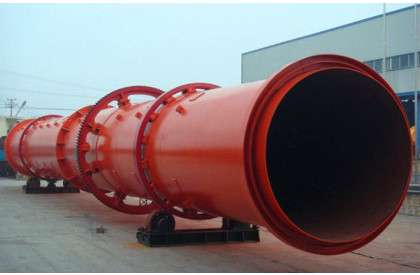

Do cimento mais seco do secador de cilindro da queda do secador giratório de grande capacidade estufa giratória
espaço de estufa 1.Cement giratória de aplicação mais seco:
O secador é usado principalmente para o processamento mineral, os materiais de construção, a metalurgia, o produto químico e os outros departamentos secando a determinado umidade ou tamanho de partícula do material, o secador giratório tem a adaptação forte ao material, pode secar todos os tipos dos materiais, e o equipamento é simples e seguro, assim que é amplamente utilizado.
Os secadores da série do minério de Luo Mine são amplamente utilizados dentro: óxido de ferro, lama, casco, ferro, concentrado do cobre, pó do carboneto de silicone, minério da terra rara, pó do mercúrio, pó da lata, minério do cobalto, minério de níquel, pó do minério do manganês, pó da gipsita, bentonite, argila do caulim, minério de ferro, pó da ligação, casco do petróleo, pó do minério do ouro, escória de aço, escória da água, minério da fluorite, a areia do mar, areia do rio e a outra secagem dos materiais.
2. Características estruturais do secador:
Cai o secador, secador de cilindro, secador giratório, secador da areia, secador do lignite, secador da areia do rio
O secador é composto principalmente do cilindro, anel grande do dente, pinhão, roda de apoio, retendo a roda, a correia da roda, o eixo de apoio da roda e as outras peças. O motor através da correia do triângulo, com a retardação de duas fases do redutor, através do anel grande da engrenagem da movimentação do pinhão, de modo que a velocidade de projeto do cilindro para a operação, de modo que o corpo do cilindro que seca uniformemente materiais.
tipos principais de estufa 3.Cement giratória de secador:
Secador mais seco giratório da queda, secador de cilindro, secador giratório
(1) o secador de cilindro giratório, igualmente chamou o secador de cilindro giratório.
Amplamente utilizado nos materiais de construção, na metalurgia, no produto químico, na indústria de cimento que secam a pedra calcária da escória, no pó de carvão, na escória, na argila e nos outros materiais. A máquina é composta principalmente do corpo de gerencio, içando a placa, o dispositivo de condução, anel de apoio do dispositivo e de selagem e outros componentes. Tem as vantagens da estrutura razoável, do consumo da produção, à rendimento elevado, a baixa de energia excelente e da operação conveniente.
(2) o secador giratório pode igualmente ser usado para a produção composta do adubo, secando determinado adubo do tamanho da umidade e de partícula, mas igualmente para outros materiais que secam, a distribuição da placa do transporte e o projeto do ângulo são desempenho razoável, seguro, assim taxa de utilização alta de energia calorífica, uniforme que seca, materiais de limpeza menos épocas, manutenção conveniente e outras características.
(3) o secador giratório tem a adaptação forte aos materiais e pode secar todos os tipos dos materiais. É usado secando a pedra calcária, a argila, o carvão pulverizado e materiais misturados em plantas do cimento. É usado igualmente na metalurgia, na mineração, na energia elétrica, na indústria química, no alimento e nos outros departamentos. O secador giratório é o equipamento de secagem o mais de uso geral na planta do cimento. E o equipamento é operação simples e segura, selagem dustproof, manutenção conveniente, assim que é amplamente utilizado.
o secador da queda (de 4) é amplamente utilizado em indústrias do alimento, da alimentação, as químicas, as farmacêuticas, da mineração e o outro. O processo de trabalho do equipamento é como segue: Depois que os materiais molhados desidratados são adicionados ao secador, os materiais estão dispersados uniformemente no secador e inteiramente no contato com o ar quente sob o movimento do leitor da placa distribuído uniformemente no cilindro, que acelera a transferência térmica de secagem e transferência maciça. No processo de secagem, o produto acabado é descarregado da outra peça do secador sob a ação da placa de inclinação e do ar quente. Esta máquina é apropriada para secar todos os tipos de materiais da escória com índice de água menos de 85%, tal como grões da cerveja, resíduos do feijão, casca do pulverizador-milho, limo de carvão, resíduos do fruto, etc. Tem o bom efeito em recursos tornando-se da alimentação, reduzindo-se alimentando o custo e reduzindo a poluição ambiental.
4. cimente parâmetros giratórios do produto de KilnDryer
(1) parâmetros técnicos do secador giratório da série de H, secador da queda, secador de cilindro, secador giratório
Especs. do produto (m) | Volume do cilindro (³ de m) | Capacidade de produção (t/h) | Ângulo da instalação (%) | Temperatura máxima da entrada | Poder do motor principal (quilowatts) | Total peso (t) |
Φ1.2×8.0 | 9,0 | 1.9-2.4 | 3-5 | 700-800 | 7,5 | 9 |
Φ1.2×10 | 11,3 | 2.4-3.0 | 3-5 | 700-800 | 7,5 | 11 |
Φ1.5×12 | 21,2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18,5 |
Φ1.5×14 | 24,7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19,7 |
Φ1.5×15 | 26,5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20,5 |
Φ1.8×12 | 30,5 | 6.5-8.1 | 3-5 | 700-800 | 18,5 | 21,5 |
Φ1.8×14 | 35,6 | 7.6-9.5 | 3-5 | 700-800 | 18,5 | 23 |
Φ2.2×12 | 45,6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33,5 |
Φ2.2×14 | 53,2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
Φ2.2×16 | 60,8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
Φ2.4×14 | 63,3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
Φ2.4×18 | 81,4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
Φ2.4×20 | 90,4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
Φ2.4×22 | 99,5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
Φ2.6×24 | 127,4 | 27.4-34.0 | 3-5 | 700-800 | 55 | 73 |
Φ3.0×20 | 141,3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
Φ3.0×25 | 176,6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
(2) parâmetros técnicos do secador indireto da transferência térmica
Artigo Comprimento do diâmetro x do cilindro | Fora do diâmetro do cilindro (milímetro) | Dentro do diâmetro do cilindro (milímetro) | Comprimento do cilindro (m) | Volume do cilindro (m3) | Inclinação do cilindro | Tipo de placa da grua | Temperatura máxima da entrada | Dimensões (m) |
Φ1.5×15m Φ1.5×17m Φ1.5×19m | 1500 | 500 | 15 17 19 | 20,27 22,97 25,68 | 3-5% | Tipo de levantamento | 850 | 16.2×2.7×2.7 18.2×2.7×2.7 20.0×2.9×2.9 |
Φ1.8×21m Φ1.8×23m Φ1.8×25m | 1800 | 650 | 21 23 25 | 35,91 39,33 42,75 | 3-5% | Tipo de levantamento | 850 | 22.5×2.7×2.7 24.5×2.9×2.9 26.5×2.9×2.9 |
Φ2.2×21m Φ2.2×23m Φ2.2×25m | 2200 | 800 | 21 23 25 | 58,10 63,61 69,15 | 3-5% | Tipo de levantamento | 850 |
5. Método da manutenção do secador giratório:
(1) durante o funcionamento normal do secador giratório, a temperatura do gás de conduto quente da entrada tem 700-800 graus Célsio, e a temperatura do gás de conduto quente da tomada tem 90-150 graus Célsio.
(2) verificam o anel e a roda de apoio do secador giratório. Se os pontos da lubrificação do rolamento de rolo estão enchidos adequadamente.
(3) se o contato entre o anel e a roda de apoio é bom, a superfície de contato não é menos de 70% da largura do anel.
(5) se os parafusos de fechamento e os parafusos de âncora do secador giratório são fracos ou quebrados.
(6) se a pressão de cada roda de apoio é uniformemente ascendente.
(7) se há uma vibração, uma quebra ou uma subsidência da fundação do secador giratório.
(8) se a roda de retenção gerencie flexivelmente, se o contato com o anel é bom, se a força é demasiado grande causar a superfície da roda de retenção que brilha, descascando e carregando o aquecimento e outros fenômenos anormais.
(9) se a rotação do corpo de cilindro do secador de cilindro giratório é flexível e estável, e se os selos estão vestidos ou escapados.
(10) se a vibração do dispositivo de transmissão, óleo do ponto da lubrificação é suficiente.
