Carcaças e forjamentos dos acessórios do triturador do cone para a máquina de mineração

Carcaças e acessórios do triturador do cone dos forjamentos para a máquina de mineração

1. Introdução de carcaças e de forjamentos do triturador do cone

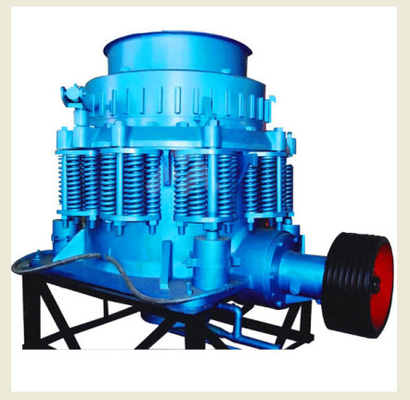

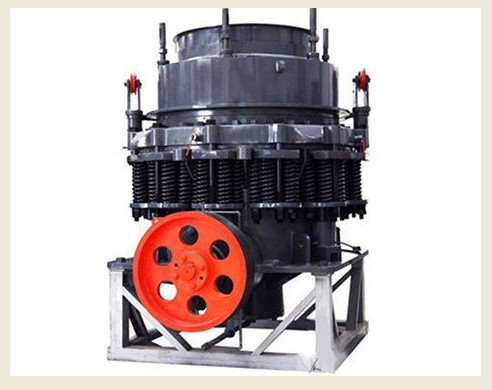

O triturador do cone é amplamente utilizado na metalurgia, construção, mineração e outras indústrias, podem ser usadas como dois que esmagam ou três, quatro que esmagam. Triturador hidráulico do cone, triturador composto do cone, triturador do cone da mola todos os tipos das peças vestindo referidas coletivamente como acessórios do triturador do cone.

2. Introdução de acessórios de carcaças e de forjamentos do triturador do cone

(1) parede quebrada

Um dos componentes principais do triturador do cone, igualmente conhecidos como o cone móvel, é fixado no corpo do cone com uma cabeça do cone. A parede quebrada do cone é forjada pelo material composto novo, que tem as características da resistência de desgaste super, do desempenho custado alto e do campo largo da aplicação. A parede quebrada do cone é fixada no corpo do cone pela cabeça do cone, e a resina de cola Epoxy é moldada entre os dois. Após 6~8 horas do trabalho, verifique a condição de fechamento da parede quebrada recentemente instalada ou recentemente substituída do cone, e aperte-a imediatamente se se encontra frouxamente.

Carcaças e forjamentos

(2) parede de rolamento do almofariz

A parede de rolamento do almofariz e a parede do esmagamento são as peças principais que trabalham junto no cone que quebra para esmagar o material. Porque é fixado, é chamado igualmente cone fixo. Quando o cone é quebrado na operação, a parede quebrada fará o movimento da trilha, e a distância entre a parede do moinho e a parede do almofariz é às vezes próxima e às vezes longe, para espremer o material quebrado, a parte do material será descarregada do porto lateral aberto da descarga. A parede do almofariz tem punho em forma de u do parafuso no anel do ajuste, e liga de zinco é injetado entre os dois para fazê-los combinados proximamente. Quando a parede do almofariz recentemente é instalada ou substituída, a circunstância de aperto deve ser verificada e o parafuso em forma de u apertou outra vez após 6~8 horas do trabalho.

Carcaças e forjamentos

3. Lista dos acessórios de carcaças e de forjamentos do triturador do cone

(1) seção da cremalheira

Base, bucha, placa do forro do reforço, tampa inferior, disco, injeção da lata

(2) departamento da transmissão

Engrenagem cônica pequena, eixo da movimentação, bucha, placa da proteção, bandeja de óleo, acoplamento

(3) eixo excêntrico vazio

Grande engrenagem cônica, eixo excêntrico vazio, bucha

(4) peças do rolamento da bacia

Quadro de carregamento em forma de bacia e arbusto de carregamento em forma de bacia

(5) esmagando a peça do cone

O corpo do cone, parede quebrada, eixo, luva da pressão, cabeça do cone, placa da distribuição, para a engrenagem, enchimento da liga, anel esférico, placa de cobertura

(6) ajustam a peça do dispositivo

Cilindro do impulso, travando o cilindro, luva de apoio, tampa protetora contra poeira

(7) ajuste a luva

Parede de rolamento do almofariz, ajustando a luva, parafuso de U, funil

(8) peças da mola

Mola, parafuso do hexágono

(9) peças da lubrificação

Bomba de engrenagem, filtro, estação da lubrificação, estação hidráulica

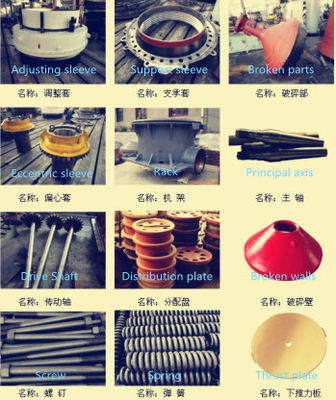

4. Tabela dos acessórios de carcaças e de forjamentos do triturador do cone

Carcaças e forjamentos

Carcaças e forjamentos
