Detalhes do produto:
Condições de Pagamento e Envio:
|
| Modelo: | Moinho de bola do cimento Φ2.2×6.5 | Modo da movimentação: | Borda, centro |
|---|---|---|---|
| Peso do dispositivo: | 53 t | Material: | cimento, produtos do silicato, materiais de construção novos |
| Poder do motor principal: | 380 quilowatts | Tensão: | 6000V |
| Classificação: | Moinho de moedura do minério | Garantia: | 12 meses |
| Realçar: | máquina de trituração do cimento de 2.2×6.5m,Máquina de trituração do cimento do setor mineiro,cimento de moedura do moinho de 2.2×6.5m |
||

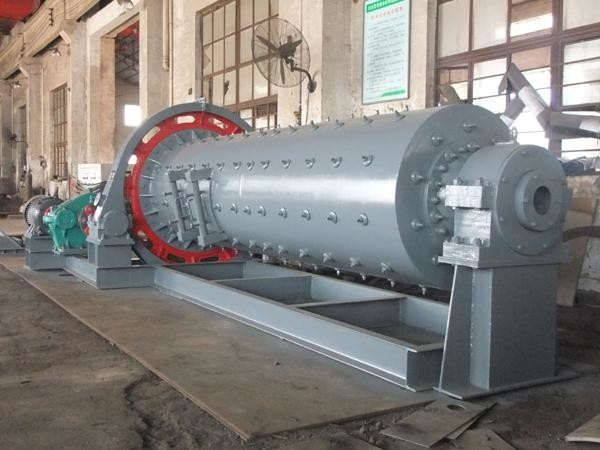

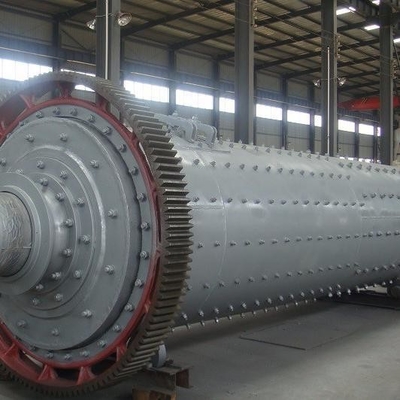

Moinho de bola do cimento de Φ2.2×6.5m do moinho de moedura do minério para o setor mineiro
1. Princípio de funcionamento de moinho de moedura do minério do moinho de bola do cimento
Esta máquina é dispositivo giratório cilíndrico, externo ao longo da transmissão da engrenagem, dois escaninho, moinho de bola da estrutura. O material do dispositivo de alimentação com a espiral oca de alimentação do eixo uniformemente no primeiro escaninho do moinho, o escaninho pisou alinhando a placa ou a placa ondulada do forro, carregada com as especificações diferentes das bolas de aço, rotação do cilindro produz a força centrífuga trará a bola de aço a alguma altura após a queda, o material tem um sopro pesado e um efeito de moedura.
Depois que o material roughed no primeiro armazém, entra no segundo armazém através da única placa da separação da camada. O armazém é embutido com a placa de alinhamento lisa e a bola de aço, e o material grinded mais. O pó é descarregado através da grelha de descarregamento para terminar a operação de moedura.
2. Parâmetros do produto do moinho de moedura do minério do moinho de bola do cimento
Moinho do cimento | moinho de bola do cimento para obter o indicador técnico:
| Não. | Especs. (m) | Produção (t/h) | Moinho RPM (r/min) | tamanho da alimentação no moinho milímetro | Carga dos meios de moedura (t) | Volume eficaz | Conduzindo o modo | Motor principal | Dimensão total | Peso do dispositivo (T) | Nota | |||
| Poder (quilowatts) | Tensão (v) | L | W | H | ||||||||||
| 1 | Φ2.2×6.5 | 13-14 | 22 | <25 | 31 | 21,4 | Borda | 380 | 6000 | 12385 | 5390 | 4210 | 53 | |
| 2 | Φ2.2×11 | 15-16 | 21 | <25 | 50 | 36 | Centro | 630 | 6000 | 21559 | 4540 | 3520 | 109 | |
| 3 | Φ2.2×13 | 16-18 | 21,5 | <25 | 60 | 43 | 630 | 6000 | 26079 | 4540 | 3520 | 114,2 | ||
| 4 | Φ2.4×8 | 15 | 20,8 | <25 | 45 | 30 | Borda | 560 | 6000 | 17215 | 5564 | 4540 | 82,53 | |
| 5 | Φ2.4×13 | 20-23 | 19 | <25 | 65 | 51,7 | Centro | 800 | 6000 | 27580 | 4540 | 3620 | 138 | |
| 6 | Φ2.6×13 | 30-32 | 19,6 | <25 | 80 | 60 | Borda | 1000 | 6000 | 20883 | 7740 | 5670 | 144,5 | |
| 7 | Φ3×9 | 28-32 | 17,8 | <25 | 70-80 | 55 | Centro | 1000 | 6000 | 23568 | 4760 | 3670 | 138,7 | |
| 8 | Φ3×11 | 36-40 | 18,9 | <25 | 100 | 69 | 1250 | 6000 | 27610 | 5720 | 4080 | 181,9 | ||
| 9 | Φ3×11 | 36 | 17,69 | <25 | 100 | 69 | Borda | 1250 | 6000 | 24567 | 7510 | 5968 | 156,5 | |
| 10 | Φ3.2×11 | 40-45 | 17,4 | <15 | 90-100 | 78 | Centro | 1250 | 6000 | 28000 | 5720 | 3672 | 180 | |
| 11 | Φ3.5×9.5 | 40 | 18 | <20 | 115 | 76,4 | 1400 | 6000 | 29717 | 5250 | 5000 | 194,4 | ||
| 12 | Φ3.5×11 | 45 | 17,2 | <15 | 116 | 78,5 | 1600 | 6000 | 28454 | 5350 | 5600 | 271,64 | ||
| 13 | Φ3.6×8.5 | 60 | 16,5 | <20 | 102 | 86 | 2500 | 6000 | 19693 | 4141 | 5404,5 | 233.3* | Com saída da imprensa do rolo | |
| 14 | Φ3.8×9 | 70-80 | 16,5 | <20 | 130 | 94 | 2000 | 6000 | 28521 | 5550 | 5600 | 255,2 | ||
| 15 | Φ3.8×12.5 | 55 | 16,4 | <25 | 167 | 123,5 | Borda | 2500 | 6000 | 17419 | 10745 | 8204 | 301,4 | |
| 16 | Φ3.8×13 | 60 | 16,3 | <25 | 173 | 128 | Centro | 2500 | 6000 | 19693* | 4141* | 5404,5 | 223.3* | |
| 17 | Φ4.2×11 | 120 | 15,75 | passagem de ≤3 80% | 182 | 134,5 | 2800 | 18500 | 4400 | 6500 | 256 ** | Com imprensa e O-Sepa do rolo | ||
| 18 | Φ4.2×11.5 | 130 | 15,99 | passagem de ≤3 80% | 199 | 138 | Movimentação dobro do único lado | 2800 | 10000 | 18002 | 8962 | 7520 | 219 ** | Com imprensa do rolo |
| 19 | Φ4.2×11.5 | 130 | 16 | passagem de ≤3 80% | 199 | 138 | Centro | 2800 | 17259 | 4960 | 5600 | 220 ** | Com imprensa do rolo | |
| 20 | Φ4.2×12.5 | 85 | 16 | ≤25 90% | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 251 ** | com o separador eficiente do pó | ||
| 21 | Φ4.2×12.5 | 145 | 16 | ≤3 80% | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 242 ** | Com imprensa do rolo | ||
| 22 | Φ4.2×13 | 75 | 15,6 | ≤25 90% | 209 | 157 | Borda | 3150 | 174450 | 4880 | 8000 | 255 ** | com o separador eficiente do pó | |
| 23 | Φ4.2×13 | 150 | 15,6 | ≤3 80% | 209 | 157 | Centro | 3150 | 17445 | 4880 | 8000 | 256 ** | Com imprensa e O-Sepa do rolo | |
| 24 | Φ4.2×13.5 | 80-85 | 15,8 | ≤25 90% | 230 | 164 | 3550 | 17744 | 6700 | 6010 | 256 ** | |||
| 25 | Φ4.2×14 | 95 | 15,6 | ≤25 90% | 252 | 169 | 3550 | 19055 | 20490 | 23200 | 220 ** | |||
| 26 | Φ4.2×14.5 | 95 | 15,8 | ≤25 80% | 250 | 178 | 4000 | 5050 | 6700 | 11054 | 278 ** | |||
| 27 | Φ4.6×14 | 95-110 | 15 | 285 | 185 | Borda | 4200 | 6000 | 23200 | 11054 | 6370 | 310 ** | ||
