Detalhes do produto:
Condições de Pagamento e Envio:
|
Circunstância: | Novo | nome: | Moinho de moedura do tubo |
---|---|---|---|
O motor rev: | 740rpm | Poder do motor: | 570-4200 quilowatts |
Modo da movimentação: | Borda, centro | Tamanho da alimentação: | ≤25mm |
Garantia: | 12 meses | Classificação: | Moinho de moedura do minério |
Realçar: | Moinho de moedura de mineração do minério,Moinho de tubulação de mineração do tubo,Moinho de tubulação de moedura do tubo do minério |
Moinho de moedura de mineração do tubo do equipamento do moinho do moinho de moedura do minério

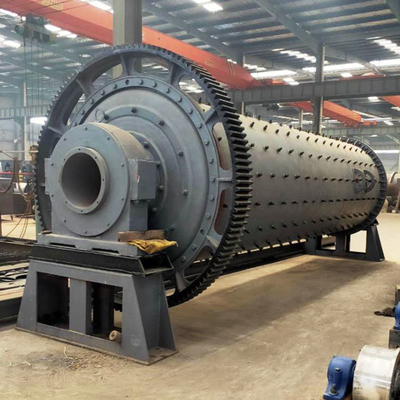

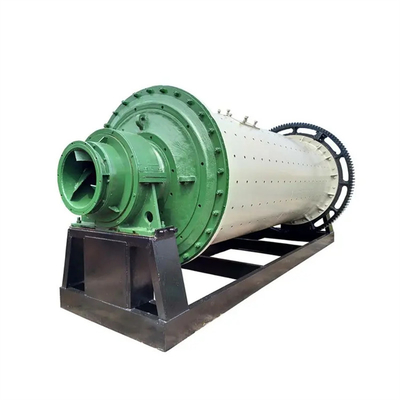

1. Introdução de moinho de moedura de moedura do minério do moinho do tubo
O moinho de moedura do tubo é um equipamento fino muito importante do moinho na indústria moderna. A capacidade de produção de moinho de moedura do grande tubo é muito alta. O moinho de moedura do tubo é amplamente utilizado para o cimento de moedura e os outros materiais nos materiais de construção, na metalurgia, no processamento mineral, na energia elétrica e na indústria química. O moinho de moedura do tubo tem as características da grande relação de esmagamento, da grande capacidade de produção, da adaptação forte aos materiais e da substituição fácil das peças gastas.
2. Características técnicas do moinho de moedura do minério do moinho de tubo:
(1) formulário da transmissão: transmissão do centro e transmissão da borda (que inclui o tipo de engrenagem do multi-ponto de transmissão da borda). Grande e moinho médio com movimentação lenta.
(2) modo de apoio do moinho: tipo de carregamento principal, tipo deslizante da sapata e de tipo misto dobro (uma extremidade do rolamento principal, com a uma extremidade da sapata deslizante). O rolamento e o suporte são processados pela máquina-ferramenta. Os três apoios são equipados com os dispositivos da lubrificação da pressão do alto e baixo.
(3) porções giratórias: o corpo do cilindro adota a soldadura automática, a emenda da solda é a inspeção ultrassônica de 100%, o recozimento inteiro após a solda do corpo do cilindro, elimina inteiramente o esforço de solda; O corpo do cilindro adota uma grande máquina-instrumento especial para instalar o cartão que processa, que assegura eficazmente o coaxiality do anel deslizante (rolamento principal) em ambas as extremidades, de modo que o equipamento possa correr lisamente.
(4) alimentando e descarregando o dispositivo: com a tubulação oca do eixo ou de movimentação e a outra junção estática e dinâmica com um selo especial, para não assegurar nenhum escapamento do óleo, nenhum escapamento da cinza.
controle de sistema (de 5): o sistema inteiro do moinho é controlado pelo PLC, que pode realizar a inspeção da temperatura e a detecção da vibração de todos os rolamentos e óleo de lubrificação do dispositivo e do redutor de apoio do moinho, e pode realizar o controle comum do computador com a sala de comando central.
3. Parâmetros do produto do moinho de moedura do minério
Parâmetros do produto do moinho de tubo
Especs. (comprimento do × do diâmetro) | Rev (r/min) |
Tamanho da alimentação (milímetros) | Capacidade de produção (t/h) | Carga de meios de moedura (t) |
Motor principal | Engrenagem de diminuição principal | Peso (t) |
|||
Tipo | poder (quilowatts) | Rev (r.p.m) | Tipo | relação da velocidade | ||||||
φ2.2×11 | 20,91 | ≤25 | 15~17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5,6 | 92 |
φ2.4×8 | 20,91 | ≤25 | 14~18 | 39.5~42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76,4 |
φ2.4×9 | 20,91 | ≤25 | 23~25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
φ2.4×10 | 20,91 | ≤25 | 16~22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
φ2.4×11 | 21 | ≤25 | 19~24 22~28 |
6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5,6 | 125 |
φ2.4×12 | 21 | ≤25 | 18~20 21~23 |
6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 127 |
φ2.4×13 | 21 | ≤25 | 21~22 24~26 |
6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 131 |
φ2.6×10 | 20,6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6,3 | 140 |
φ2.6×13 | 20,6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6,3 | 158 |
φ3.0×9 | 19,13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7,1 | 148 |
φ3×11 | 18,92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 177 |
φ3×12 | 18,92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 182 |
φ3×13 | 18,92 | ≤25 | 39~45 | 116max | YR1400-8/1430 | 1400 | 740 | JDX900 | 7,1 | 200,7 |
φ3.2×11 | 18,3 | ≤25 | 45~48 | 112max | YR1600-8/1430 | 1400 | 740 | JDX900 | 7,15 | 213,6 |
φ3.2×13 | 18,7 | ≤25 | 50~55 | 133max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7,15 | 237 |
φ3.4×11 | 18 | ≤25 | 45~55 | 120max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
φ3.5×13 | 17 | ≤25 | 60~65 | 156max | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257,6 | |
φ3.8×13 (Tipo de carregamento principal) |
17 | ≤25 | 65~70 | 190 | YR2500-8/1730 | 2500 | 740 | JS130-C-F1 | 316 | |
φ3.8×13 (Deslizando o tipo da borda) |
17 | ≤25 | 65~70 | 185 | YR2500-8/1730 | 2500 | 740 | DMG22/2500 | 313 | |
φ4×13 | 16,3 | ≤25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
φ4.2×11 (Tipo de carregamento principal) |
15,8 | ≤25 | 100~110 | 182~190 | YR2800-8/17830 | 2800 | 740 | JS140-A-F1D | 350 | |
φ4.2×13 (Tipo de carregamento principal) |
15,2 | ≤25 | 110~120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 375 | |
φ4.2×13 (Tipo de carregamento principal) |
15,2 | ≤25 | 120~130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-A | 390 | |
φ4.2×13 (Tipo do deslizamento do centro) |
15,2 | ≤25 | 110~120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 380 | |
φ4.6×14 | 15 | ≤25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 |
