Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do produto: | Rod Mill | Circunstância: | Novo |
---|---|---|---|
Tipo: | Moinho de moedura do minério | Aplicação: | Pedras e materiais de volume |
Garantia: | 12 meses | Uasge: | Materiais de construção, produto químico |
Indústria da aplicação: | Planta do cimento, fresa de aço, central química & incinerador | Porto: | QingDao, TianJian, ShangHai |
Peso: | 20-175t | Poder: | 75-1400kw |
Moinho de moedura Rod Mill do minério
Ⅰ. Introdução básica de moinho de haste (moinho de moedura do minério)
A empresa pode fornecer moinhos de haste de vários especificações e modelos abaixo de 8m no diâmetro. Os moinhos de Rod podem ser usados para a moedura preliminar na areia de pedra artificial, o processamento mineral, a indústria química, a energia elétrica e as outras indústrias.
O moinho de haste de Ф4.3×6m é um moinho de haste em grande escala usado na indústria do produto carboquímico e na indústria da pasta da carvão-água. Este grupo do moinho de haste de equipamento utiliza eficazmente métodos de projeto moderno tais como desenhos assistidos por computador, análise de elemento finito, e projeto da otimização.
Em termos dos moinhos de haste molhados, muitas empresas químicas domésticas fabricaram e moinhos de haste eliminados erros.
Confiando no projeto da gasificação de carvão, acelere o desenvolvimento do mercado e a promoção do moinho de haste do projeto Φ 4.7×6m da continuação (processo molhado).
O moinho de Rod é uma série de moinhos em grande escala de Luokuang.
Ⅱ. Especificações e modelos de Rod Mills em Luoyang (moinho de moedura do minério)
(1) moinho de Rod: várias especificações com as várias configurações que variam de φ1.5x3.0 a φ3.5x5.8m e a um volume eficaz de 4,6 a 60.7m3;
(2) moinho de haste da pasta da água de carvão: usado para a preparação da pasta da água de carvão para a produção do gás de Texaco na indústria química. As várias especificações com as várias configurações que variam de φ3.2x4.5 a φ4.0x6.7m, e o volume eficaz máximo são 77.6m3;
Ⅲ. Características técnicas do moinho de haste (moinho de moedura do minério)
(1) os formulários da transmissão usados pelo moinho do cilindro incluem o folheto da borda, a movimentação de centro, a movimentação de engrenagem da borda do multi-ponto, etc.; os formulários da movimentação incluem o motor + o redutor + o pinhão assíncronos + grande engrenagem e o motor síncrono + a embreagem + o pinhão de ar + grande engrenagem;
(2) geralmente, o método do apoio dos rolamentos da pressão estática e dinâmica em ambas as extremidades é adotado, e 1200 uma linha dealinhamento completamente fechado contato do ‘tipo’ rolamento balancim é usada. Apoio completo da pressão estática;
(3) a grande engrenagem aberta é projetada de acordo com o padrão americano de AGMA, equipado com uma tampa selada e segura da engrenagem, e equipado com um pulverizador automático da glicerina que lubrifica o dispositivo;
(4) o cilindro é a parte fundamental do moinho, e um computador é usado para realizar a análise de elemento finito nele para assegurar a confiança de seu uso;
(5) os grandes e moinhos de tamanho médio são equipados com os dispositivos lentos da movimentação;
(6) os grandes e moinhos de tamanho médio são equipados com as estações da lubrificação da pressão do alto e baixo;
(7) o controle e o sistema de proteção adotam o controle do PLC.
Parâmetros técnicos de moedura do moinho do minério
Modelo | Diâmetro do cilindro (milímetro) |
Comprimento do cilindro (milímetro) |
Volume eficaz (³ de m) |
Velocidade do moinho (r/min) |
Carga abrasiva do corpo (t) | Método de transferência | Motor elétrico |
Dimensões (L×W×H) |
Peso (t) |
|
Poder (quilowatt) |
Velocidade de gerencio (r/min) |
|||||||||
MB15×30 | 1500 | 3000 | 5 | 23 | 8 | borda | 75 | 743 | 7.6×3.4×2.8 | 20 |
MB17×30 | 1700 | 3000 | 5,8 | 20 | 10,2 | 90 | 980 | 7.6×3.5×3.1 | 40,4 | |
MB21×30 | 2100 | 3000 | 8,8 | 19,4 | 25 | 220 | 735 | 8.7×4.8×4.4 | 48 | |
MB21×36 | 2100 | 3600 | 10,8 | 21 | 28 | 220 | 735 | 9.5×4×4.7 | 52,5 | |
MB24×30 | 2400 | 3000 | 11,8 | 18,2 | 27 | 250 | 735 | 8.5×4.2×4.6 | 58 | |
MB27×36 | 2700 | 3600 | 18,8 | 17,5 | 42 | 400 | 187 | 12×5.7×4.7 | 70 | |
MB30×40 | 3000 | 4000 | 25,9 | 16,2 | 50 | 500 | 187 | 12.6×6.1×4.9 | 89 | |
MB32×45 | 3200 | 4500 | 33 | 15,5 | 56 | 630 | 167 | 16×8×5.6 | 111,5 | |
MB32×48 | 3200 | 4800 | 34 | 15,5 | 60 | 710 | 740 | 12×7×6 | 121,2 | |
MB36×54 | 3600 | 5400 | 50 | 14,5 | 97 | 1000 | 167 | 16×8×6.7 | 155 | |
MB38×52 | 3800 | 4200 | 54,1 | 14,2 | 102 | 1120 | 992 | 15×8.27×6.21 | 175 | |
MB38×58 | 3800 | 5800 | 60,3 | 14,2 | 112,2 | 1250 | 167 | 15.6×8.27×7.21 | 156 | |
MB40×60 | 4000 | 6000 | 70 | 14,0 | 130 | 1400 | 200 | 18.2×9.00×7.5 | 163 |

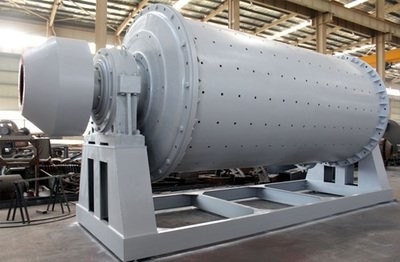

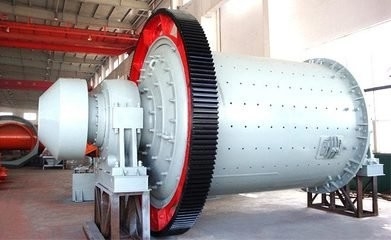

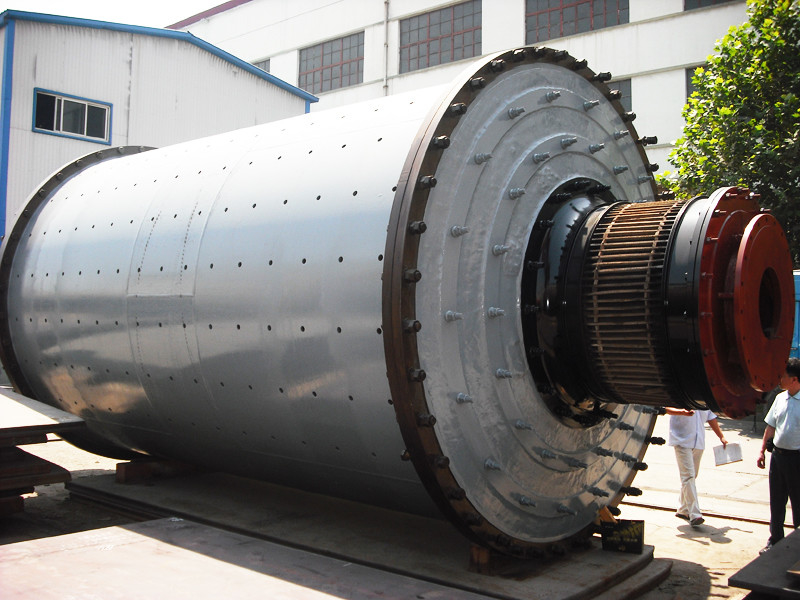

Explicação de moedura da foto do moinho do minério
