Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | O ar varreu o moinho de carvão | Circunstância: | Novo |
|---|---|---|---|
| Tipo: | Moinho de moedura do minério | Aplicação: | Pedras e materiais de volume |
| Garantia: | 12 meses | Uasge: | Materiais de construção, produto químico |
| Indústria da aplicação: | Planta do cimento, fresa de aço, central química & incinerador | Porto: | QingDao, TianJian, ShangHai |
| Peso: | 36-215t | Poder: | 250-1400kw |
| Realçar: | Moinho de moedura do minério de carvão,O ar varreu o moinho de moedura do minério,O ar varreu o moinho de moedura de carvão |
||
Moinho varrido ar de moedura de carvão do moinho do minério
Ⅰ. Características técnicas do moinho ar-varrido de carvão
(1) os formulários da transmissão usados pelo moinho do cilindro incluem o folheto da borda, a movimentação de centro, a movimentação de engrenagem da borda do multi-ponto, etc.; os formulários da movimentação incluem o motor + o redutor + o pinhão assíncronos + grande engrenagem e o motor síncrono + a embreagem + o pinhão de ar + grande engrenagem;
(2) geralmente, o método do apoio dos rolamentos da pressão estática e dinâmica em ambas as extremidades é adotado, e 1200 uma linha dealinhamento completamente fechado contato do ‘tipo’ rolamento balancim é usada. Apoio completo da pressão estática;
(3) a grande engrenagem aberta é equipada com uma tampa selada e segura da engrenagem, e equipada com um pulverizador automático da glicerina que lubrifica o dispositivo;
(4) o cilindro é a parte fundamental do moinho, e um computador é usado para realizar a análise de elemento finito nele para assegurar a confiança de seu uso;
(5) os grandes e moinhos de tamanho médio são equipados com os dispositivos lentos da movimentação;
(6) os grandes e moinhos de tamanho médio são equipados com as estações da lubrificação da pressão do alto e baixo;
(7) o controle e o sistema de proteção adotam o controle do PLC.
Ⅱ. Especificação e significado do moinho ar-varrido de carvão
φ4×8+3.5m = diâmetro interno do comprimento cylinder×effective de cylinder+length de secar o escaninho
Ⅲ. Processo de desenvolvimento de moinho ar-varrido de carvão
Do φ2.2m passado, φ2.8m, φ3m, φ3.2m, etc., à capacidade atual do equipamento de φ3.8m, de φ4m, etc. de 500t/d, 700t/d, 1000t/d, 2500t/d, 5000t/d, 6000t/d.
Ⅳ. Princípio de funcionamento de moinho ar-varrido de carvão
O carvão cru é alimentado no escaninho de secagem do moinho do corredor do dispositivo de alimentação, e o ar quente com uma temperatura do ℃ aproximadamente 350 igualmente entra no moinho através da tubulação de entrada do ar para secar o carvão cru, e o carvão secado entra no moinho de moedura através da placa que da separação o silo é esmagado sob o impacto e a moedura do corpo de moedura (bola de aço). Ao mesmo tempo, o gás formado pelo exaustor especial trará o pó de carvão pulverizado fora do moinho através do dispositivo da descarga.
Parâmetros técnicos de moedura do moinho do minério
| Especificações (comprimento do × do diâmetro) | Velocidade de gerencio (r/min) |
Tamanho da alimentação (milímetros) | Capacidade (t/h) | Carga abrasiva do corpo (t) |
Motor principal | Decelerator principal | Peso (t) |
|||
| Modelo | Poder (quilowatts) | Velocidade de gerencio (r.p.m) | Modelo | Relação da velocidade | ||||||
| φ2.2×4.4 | 22,4 | ≤25 | 8~9t/h | 18t | YRKK4501-6 | 250 | 986 | ZD60-11 | 6,3 | 36,7 |
| φ2.2×5.8 | 22,4 | ≤25 | 5.5~7 | 23.5~25 | Y4005-8 | 280 | 750 | ZD70-10 | 5,6 | 45 |
| φ2.4×4.75 | 21,2 | ≤25 | 14 | 22~24 | YR4501-8 | 315 | 740 | ZD60-8 | 4,5 | 49 |
| φ2.4×4+2 | 20,2 | ≤25 | 10~11 | 19 | YRKK450-8 | 250 | 740 | ZDY355 | 4,5 | 60 |
| φ2.4×4.5+2 | 20,2 | ≤25 | 10~12 | 20,8 | YRKK500-8 | 280 | 740 | JDX45 | 4,5 | 68 |
| φ2.6× (5.25+2.25) | 19,7 | ≤25 | 9~10 | 28 | YRKK500-8 | 400 | 740 | ZDY450 | 4,5 | 87,4 |
| φ2.8× (5+3) | 18,7 | ≤25 | 13~13.5 | 32 | Y5001-8 | 500 | 740 | JDX560 | 4,5 | 102 |
| φ2.9×4.7 | 19,1 | ≤25 | 14~19 | 34,4 | YR560-8 | 500 | 743 | MBY560 | 5,6 | 79 |
| φ2.5×3.9 | 21 | ≤25 | 14 | 21 | JR138-8 | 280 | 740 | ZD70-9 | 5 | 49,5 |
| φ3× (6.5+2.5) | 18,3 | ≤25 | 17~19 | 43 | YRKK5603-8 | 630 | 740 | MBY560 | 5 | 120 |
| φ3.2×4.8 | 16,7 | ≤25 | 20 | 48 | YR630-8 | 630 | 740 | MBY560 | 5 | 118 |
| φ3.2× (6.5+2) | 16,9 | ≤25 | 20 | 50 | YRKK560-8 | 710 | 740 | JDX630 | 5 | 137 |
| φ3.5×8 | 17,2 | ≤25 | 55~60 | 80 | YRKK710-8 | 1000 | 740 | MBY800 | 6,3 | 182 |
| φ3.8× (7.75+3.5) | 16,7 | ≤25 | 85 | 85 | YRKK710-8 | 1400 | 740 | JDX90-WX-2A | 5,6 | 215 |

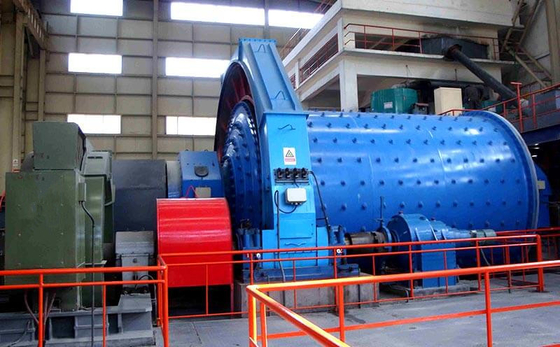

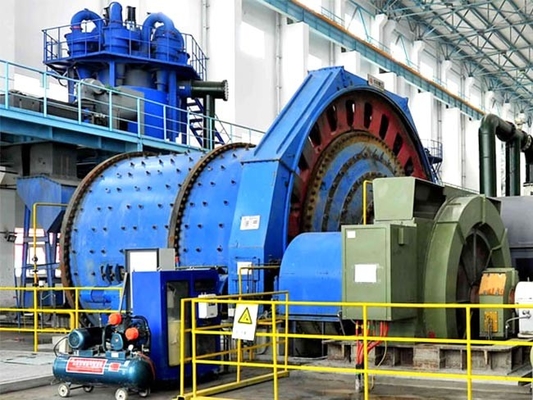

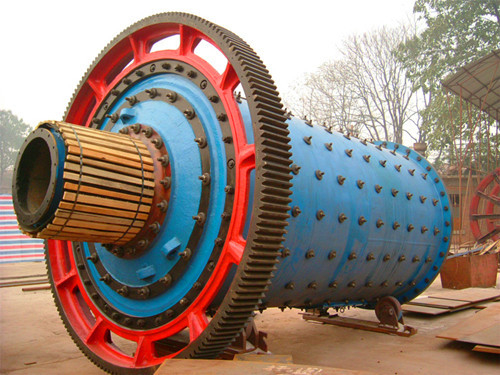

Explicação de moedura da foto do moinho do minério
