Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do produto: | Moinho de bola de aço | Circunstância: | Novo |
---|---|---|---|
Tipo: | Moinho de moedura do minério | Aplicação: | Pedras e materiais de volume |
Garantia: | 12 meses | Uasge: | Materiais de construção, produto químico |
Indústria da aplicação: | Planta do cimento, fresa de aço, central química & incinerador | Porto: | QingDao, TianJian, ShangHai |
Peso: | 23000-252000kg | Poder: | 75-2000kw |
Realçar: | Moinho de bola 50TPH de aço,Motor assíncrono do moinho de bola de aço,Moedura da bola 50TPH de aço |
Padrão assíncrono de moedura do controle AGMA do PLC do motor do moinho do minério do moinho de bola de aço
Ⅰ. Introdução de moinho de bola de aço
O moinho de carvão da bola de aço é o equipamento principal do sistema da preparação do pó de carvão na central térmica. Ao mesmo tempo, é igualmente apropriado para pulverizar sistemas tais como a indústria de cimento, a indústria metalúrgica, a indústria química, a indústria de açúcar, etc. É amplamente utilizado para esmagar o carvão da vária dureza. Sua função é secar, esmagar e moer o carvão de um determinado tamanho no carvão pulverizado para a combustão da caldeira. Os moinhos de carvão da bola de aço são amplamente utilizados por centrais elétricas térmicos no país e no estrangeiro. De acordo com estatísticas, os moinhos de carvão da bola de aço esclarecem mais de 60% de todos os tipos de moinhos de carvão em centrais elétricas domésticos.
O moinho de carvão é um tipo do moinho de bola. Introdução de hulha do moinho de carvão da bola de aço.
Ⅱ. Princípio de funcionamento de moinho de carvão da bola de aço
O moinho de carvão é uma máquina para o carvão de esmagamento e de moedura no carvão pulverizado, e é um equipamento auxiliar importante para a fornalha de carvão pulverizado. O processo de moedura de carvão é o processo em que o carvão é quebrado acima e sua área de superfície é aumentada continuamente. O carvão é moído no carvão pulverizado em um moinho de carvão, principalmente esmagando, esmagando e pulverizando. Os moinhos de carvão podem ser divididos em moinhos de baixa velocidade de carvão, em moinhos de média velocidade de carvão e em moinhos de alta velocidade de carvão de acordo com a velocidade rotatória das peças de trabalho demoedura.
Ⅲ. Uso do moinho de carvão da bola de aço
Os moinhos de carvão/moinhos de carvão são amplamente utilizados no cimento, os produtos do silicato, materiais de construção novos, materiais refratários, cerâmica da redução e de vidro dos adubos, o ferroso e o não-ferroso do metal e outras indústrias da produção secar vários minérios e outros materiais grindable. ou moedura molhada.
Ⅳ. As características técnicas do moinho são:
(1) os formulários da transmissão usados pelo moinho do cilindro incluem o folheto da borda, a movimentação de centro, a movimentação de engrenagem da borda do multi-ponto, etc.; os formulários da movimentação incluem o motor + o redutor + o pinhão assíncronos + grande engrenagem e o motor síncrono + a embreagem + o pinhão de ar + grande engrenagem;
(2) geralmente, o método do apoio dos rolamentos da pressão estática e dinâmica em ambas as extremidades é adotado, e 1200 uma linha dealinhamento completamente fechado contato do ‘tipo’ rolamento balancim é usada. Apoio completo da pressão estática;
(3) a grande engrenagem aberta é projetada de acordo com o padrão de AGMA, equipado com uma tampa selada e segura da engrenagem, e equipado com um dispositivo automático da lubrificação do pulverizador da glicerina;
(4) o cilindro é a parte fundamental do moinho, e um computador é usado para realizar a análise de elemento finito nele para assegurar a confiança de seu uso;
(5) os grandes e moinhos de tamanho médio são equipados com os dispositivos lentos da movimentação;
(6) os grandes e moinhos de tamanho médio são equipados com as estações da lubrificação da pressão do alto e baixo;
(7) o controle e o sistema de proteção adotam o controle do PLC.
Parâmetros técnicos de moedura do moinho do minério
Modelo | Tamanho do cilindro (milímetros) | Velocidade do cilindro (r/min) | Carga da bola (t) |
Tamanho da alimentação (milímetro) |
Capacidade (t/h) |
Poder (quilowatt) |
Dimensão (milímetro) |
Peso (quilogramas) | |
Diâmetro | Comprimento | ||||||||
DTM1722 | 1700 | 2200 | 24,5 | 5 | ≤25 | 2-3 | 75 | 6685×3500×3000 | 23000 |
DTM1725 | 1700 | 2500 | 24,5 | 7,5 | ≤25 | 3-5 | 90 | 7026×3745×3295 | 24600 |
DTM2126 | 2100 | 2600 | 22,81 | 10 | ≤25 | 4-6 | 160 | 7891×4930×3800 | 35000 |
DTM2133 | 2100 | 3300 | 22,81 | 13 | ≤25 | 4.5-6.5 | 210 | 8691×4930×3800 | 38000 |
DTM2137 | 2100 | 3700 | 22,81 | 17 | ≤25 | 5.2-7.1 | 210 | 9110×4930×3800 | 40000 |
DTM2226 | 2200 | 2600 | 22 | 10 | ≤25 | 4.4-6.6 | 160-180 | 7070×4980×3400 | 37400 |
DTM2230 | 2200 | 3000 | 22 | 12 | ≤25 | 4.7-7.0 | 180 | 8450×4980×3400 | 38800 |
DTM2233 | 2200 | 3300 | 22 | 14 | ≤25 | 5-7.4 | 210 | 8850×4980×3400 | 41000 |
DTM2238 | 2200 | 3800 | 22 | 16 | ≤25 | 6-8 | 210-250 | 9450×4980×3400 | 43600 |
DTM2244 | 2200 | 4400 | 22 | 18 | ≤25 | 8-9 | 250-280 | 10500×5340×4300 | 45143 |
DTM2247 | 2200 | 4700 | 22 | 22 | ≤25 | 10-13.8 | -280 | 11000×5340×4300 | 48800 |
DTM2532 | 2500 | 3200 | 20,3 | 18 | ≤25 | 6.5-7.5 | 250-280 | 9810×5450×4194 | 50780 |
DTM2536 | 2500 | 3600 | 20,3 | 20 | ≤25 | 7.5-8.5 | 310 | 10210×5450×4194 | 54900 |
DTM2539 | 2500 | 3900 | 20,3 | 22 | ≤25 | 8.6-10 | 320 | 11000×5450×4194 | 59000 |
DTM2935 | 2900 | 3500 | 19,1 | 22 | ≤25 | 11-12 | 380 | 10715×6355×4846 | 71000 |
DTM2941 | 2900 | 4100 | 19,1 | 30 | ≤25 | 11.8-14 | 475 | 11522×6355×4846 | 75000 |
DTM2947 | 2900 | 4700 | 19,1 | 35 | ≤25 | 13-16.4 | 570 | 12195×6355×4846 | 81000 |
DTM3247 | 3200 | 4700 | 18,4 | 44 | ≤25 | 20 | 630 | 12600×7201×5435 | 120000 |
DTM3258 | 3200 | 5800 | 18,4 | 55 | ≤25 | 25 | 800 | 14143×7201×5435 | 135000 |
DTM3560 | 3500 | 6000 | 17,57 | 64 | ≤25 | 30 | 1000 | 14460×8451×5435 | 175000 |
DTM3570 | 3500 | 7000 | 17,57 | 75 | ≤25 | 35 | 1200 | 15460×8451×5435 | 182000 |
DTM3872 | 3800 | 7200 | 16,54 | 90 | ≤25 | 42 | 1700 | 16730×9249×5900 | 240000 |
DTM3883 | 3800 | 8300 | 16,54 | 95 | ≤25 | 50 | 2000 | 17820×10169×5900 | 252000 |

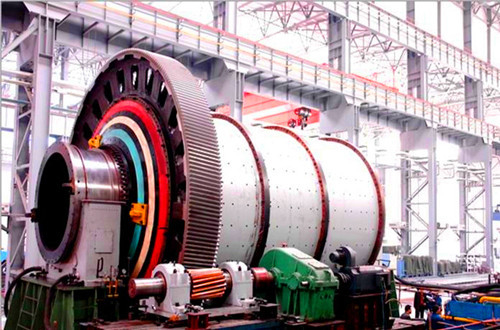

Explicação de moedura da foto do moinho do minério
