Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do produto: | Moinho de tubo | Circunstância: | Novo |
---|---|---|---|
Tipo: | Moinho de moedura do minério | Aplicação: | Pedras e materiais de volume |
Garantia: | 12 meses | Uasge: | Materiais de construção, produto químico |
Indústria da aplicação: | Planta do cimento, fresa de aço, central química & incinerador | Porto: | QingDao, TianJian, ShangHai |
Peso: | 92-485t | Poder: | 570-4200kw |
Realçar: | Moinho de moedura do minério do moinho de tubo,Moinho de moedura do minério assíncrono do motor,Controle de moedura do PLC do moinho do minério |
Moinho de tubo de moedura do moinho do minério
1. Características técnicas do moinho (moinho de moedura do minério)
(1) os formulários da transmissão usados pelo moinho do cilindro incluem o folheto da borda, a movimentação de centro, a movimentação de engrenagem da borda do multi-ponto, etc.; os formulários da movimentação incluem o motor + o redutor + o pinhão assíncronos + grande engrenagem e o motor síncrono + a embreagem + o pinhão de ar + grande engrenagem;
(2) geralmente, o método do apoio dos rolamentos da pressão estática e dinâmica em ambas as extremidades é adotado, e 1200 uma linha dealinhamento completamente fechado contato do ‘tipo’ rolamento balancim é usada. Apoio completo da pressão estática;
(3) a grande engrenagem aberta é projetada de acordo com o padrão americano de AGMA, equipado com uma tampa selada e segura da engrenagem, e equipado com um pulverizador automático da glicerina que lubrifica o dispositivo;
(4) o cilindro é a parte fundamental do moinho, e um computador é usado para realizar a análise de elemento finito nele para assegurar a confiança de seu uso;
(5) os grandes e moinhos de tamanho médio são equipados com os dispositivos lentos da movimentação;
(6) os grandes e moinhos de tamanho médio são equipados com as estações da lubrificação da pressão do alto e baixo;
(7) o controle e o sistema de proteção adotam o controle do PLC.
2. Introdução básica de moinho de tubo (moinho de moedura do minério)
O moinho de tubo é projetado aproveitar-se das vantagens e das desvantagens do sistema de moedura do aberto-fluxo, e fez melhorias significativas ao moinho de bola tradicional. A saída da máquina foi melhorada extremamente, e a área da finura do pó e de superfície específica aumentou, realizando o rendimento alto e a finura alta, e fornecendo um novo tipo de equipamento de moedura para a produção de cimento de primeira qualidade.
O moinho de tubo de Luokuang ajusta o nível material de cada escaninho com sua placa combinada original da separação e placa da grelha da descarga, aumenta o volume da ventilação, e melhora as condições dentro do moinho; ao mesmo tempo, adota um novo tipo de placa do forro, ajusta a velocidade do moinho, e aperfeiçoa o o projeto da engrenagem e os parâmetros da lubrificação do arbusto de carregamento são melhorados, a estabilidade e a vida útil de corrida do moinho são aumentadas, e a eficiência de moedura é melhorada.
Sob a circunstância que outros parâmetros permanecem inalterados, a saída pela unidade é aumentada por 20%, e o consumo de potência pelo produto da unidade é diminuído por 10-12%; no aberto-fluxo que mói, a área de superfície específica do cimento pode alcançar 320m2/kg.
3. Características técnicas do moinho de tubo de Luokuang (moinho de moedura do minério)
(1) formulário da transmissão: transmissão do centro e transmissão da borda (que inclui a transmissão da borda sob a forma do multi-ponto que engrena). Os grandes e moinhos de tamanho médio são equipados com as movimentações lentas.
(2) o modo do apoio do moinho: tipo de carregamento principal, tipo deslizante dobro da sapata e tipo híbrido (um rolamento principal em uma extremidade e em uma extremidade que deslizam a sapata). Carregar arbustos e apoiar almofadas são processados por máquina-ferramenta. Todos os três apoios são equipados com a pressão do alto e baixo que lubrifica dispositivos.
(3) porções giratórias: o corpo do cilindro é soldado automaticamente, a emenda da solda é inspeção ultrassônica de 100%, o corpo do cilindro é recozido no conjunto após a solda, e o esforço de solda é eliminado inteiramente; o corpo do cilindro é processado por uma grande máquina especial ao mesmo tempo, que assegure eficazmente os anéis coletores em ambas as extremidades. (coaxiality do rolamento principal), de modo que o equipamento possa correr lisamente.
(4) alimentando e descarregando o dispositivo: Há uns selos especiais com as junções dinâmicas e estáticas tais como o eixo oco ou a conexão da transmissão para assegurar-se de que não escape o óleo ou a cinza.
controle de sistema (de 5): O sistema inteiro do moinho é controlado pelo PLC, que pode realizar a inspeção da temperatura e a detecção da vibração do dispositivo do apoio do moinho e todos os rolamentos e óleo de lubrificação do redutor, e pode realizar o controle comum do computador com a sala de comando central.
Parâmetros técnicos de moedura do moinho do minério
Modelo | RPM (r/min) | Tamanho da alimentação (milímetros) | Capacidade (t/h) | Carga abrasiva do corpo (t) | Motor principal | Decelerator principal | Peso (t) | |||
Modelo | Poder (quilowatts) | RPM (r.p.m) | Modelo | Relação da velocidade | ||||||
φ2.2×11 | 20,91 | ≤25 | 15~17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5,6 | 92 |
φ2.4×8 | 20,91 | ≤25 | 14~18 | 39.5~42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76,4 |
φ2.4×9 | 20,91 | ≤25 | 23~25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
φ2.4×10 | 20,91 | ≤25 | 16~22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
φ2.4×11 | 21 | ≤25 | 19~24 22~28 | 6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5,6 | 125 |
φ2.4×12 | 21 | ≤25 | 18~20 21~23 | 6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 127 |
φ2.4×13 | 21 | ≤25 | 21~22 24~26 | 6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 131 |
φ2.6×10 | 20,6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6,3 | 140 |
φ2.6×13 | 20,6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6,3 | 158 |
φ3.0×9 | 19,13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7,1 | 148 |
φ3×11 | 18,92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 177 |
φ3×12 | 18,92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 182 |
φ3×13 | 18,92 | ≤25 | 39~45 | 116max | YR1400-8/1430 | 1400 | 740 | JDX900 | 7,1 | 200,7 |
φ3.2×11 | 18,3 | ≤25 | 45~48 | 112max | YR1600-8/1430 | 1400 | 740 | JDX900 | 7,15 | 213,6 |
φ3.2×13 | 18,7 | ≤25 | 50~55 | 133max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7,15 | 237 |
φ3.4×11 | 18 | ≤25 | 45~55 | 120max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
φ3.5×13 | 17 | ≤25 | 60~65 | 156max | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257,6 | |
φ4×13 | 16,3 | ≤25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
φ4.6×14 | 15 | ≤25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 |

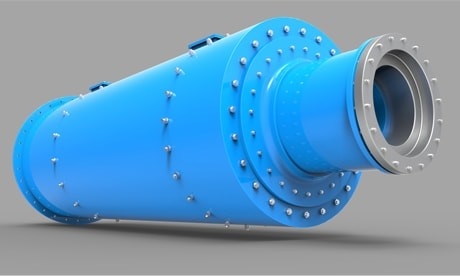

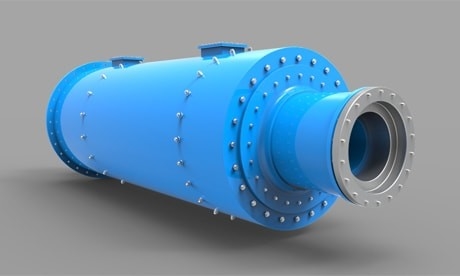

Explicação de moedura da foto do moinho do minério
