Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Moinho de Raymond | Circunstância: | Novo |
|---|---|---|---|
| Tipo: | Moinho de moedura do minério | Aplicação: | Pedras e materiais de volume |
| Garantia: | 12 meses | Uasge: | Materiais de construção, produto químico |
| Indústria da aplicação: | Planta do cimento, fresa de aço, central química & incinerador | Porto: | QingDao, TianJian, ShangHai |
| Realçar: | moinho de moedura do minério da alimentação de 30mm,alimentação Raymond Mill de 30mm,Raymond Mill For Purification |
||

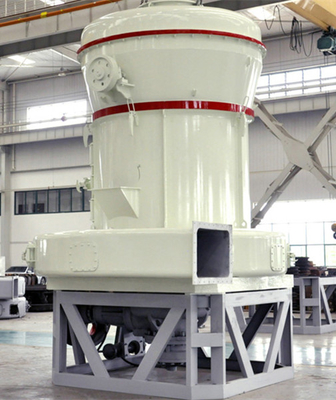

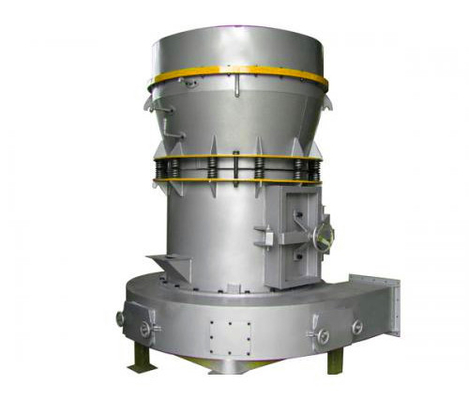

Dispositivo do tamanho da alimentação de Raymond Mill Ore Grinding Mill 30mm para a purificação
1. Estrutura principal do moinho de Raymond
A estrutura da máquina é composta principalmente do motor principal, do analisador, do fã, do separador de ciclone do produto acabado, do separador de ciclone fino do pó e do canal de ar. Entre eles, o motor principal consiste em um quadro, em um volute da entrada de ar, em uma lâmina, em um rolo de moedura, em um anel de moedura e em uma tampa.
2. Princípio de funcionamento de moinho de Raymond
Ao trabalhar, os materiais a ser pulverizados são alimentados na máquina do funil de alimentação no lado da tampa de máquina, e confiam no dispositivo do rolo de moedura suspendido no quadro da flor da ameixa da máquina principal para revolver em torno da linha central vertical, e gerenciem-se ao mesmo tempo, devido à força centrífuga durante a rotação, o rolo de moedura balança para fora e imprensas contra o anel de moedura, de modo que a pá escave acima o material e o envie entre o rolo de moedura e o anel de moedura.
parâmetros técnicos de moedura do moinho 3.Ore
| Modelo do moinho de Raymond e parâmetros técnicos | ||||||
| modelo | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
| parâmetro | ||||||
| Tamanho de partícula da alimentação (milímetros) | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
| Tamanho de partícula terminado (milímetros) | 0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
| Produção do deslocamento da finura material diferente (t) | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0.5-8 |
| Velocidade central do eixo (r/min) | 82 | 105 | 130 | 160 | 180 | 280 |
| Diâmetro de moedura do anel (milímetros) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
| Diâmetro do rolo (milímetros) | 450 | 410 | 320 | 260 | 210 | 140 |
| Altura do rolo (milímetros) | 250 | 190 | 160 | 150 | 150 | 100 |
| motor do anfitrião | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
| Motor de fã | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
| Motor do analisador | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
4. Processo de seleção do vento de moinho de Raymond
Depois que o material é moído, o fã funde o vento na explosão principal da embalagem o pó, que é classificado pelo analisador colocado acima da câmara de moedura. O material com quedas excessivas da finura na câmara de moedura para regrinding. Entra no coletor do ciclone com o fluxo do vento, e é descarregada através da tomada do pó após a coleção, que é o produto acabado. O fluxo de ar é retornado ao fã através da tubulação de ar do retorno na extremidade superior do grande coletor do ciclone. O trajeto do ar está circulando e fluxo sob a pressão negativa. O volume de ar aumentado do trajeto de circulação do ar é descarregado através da tubulação de exaustão entre o fã e o motor principal, e incorpora a coleção pequena do ciclone. dispositivo para a purificação.
explicação de moedura da foto do moinho 5.Ore
