Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Máquina de moedura | Circunstância: | Novo |
|---|---|---|---|
| Tipo: | Moinho de moedura do minério | Aplicação: | Pedras e materiais de volume |
| Garantia: | 12 meses | Uasge: | Materiais de construção, produto químico |
| Indústria da aplicação: | Planta do cimento, fresa de aço, central química & incinerador | Porto: | QingDao, TianJian, ShangHai |
| Realçar: | Moinho de moedura do minério de 25 TPH,Moinho de moedura do minério de 18 TPH,Máquina de moedura do minério de 25 TPH |
||
O PLC de moedura do moinho do minério da máquina de moedura controla o padrão americano de AGMA
1. Introdução básica de máquina de moedura
O moinho de moedura é o equipamento principal no processo da peletização. Segura materiais com um índice de água de 8% a 13%, de modo que os materiais sejam inteiramente misturados e refinados, e a área de superfície das partículas materiais é aumentada. O uso de moer o moinho pode encurtar o processo de produção de pelotas, salvar o consumo de energia de equipamento, e melhorar a qualidade das pelotas e da taxa de recuperação do metal, melhorar condições de trabalho e condições da proteção ambiental, etc., assim que foi promovido rapidamente no processo da peletização.
2. Características técnicas da máquina de moedura
(1) os formulários da transmissão usados pelo moinho do cilindro incluem o folheto da borda, a movimentação de centro, a movimentação de engrenagem da borda do multi-ponto, etc.; os formulários da movimentação incluem o motor + o redutor + o pinhão assíncronos + grande engrenagem e o motor síncrono + a embreagem + o pinhão de ar + grande engrenagem;
(2) geralmente, o método do apoio dos rolamentos da pressão estática e dinâmica em ambas as extremidades é adotado, e 1200 uma linha dealinhamento completamente fechado contato do ‘tipo’ rolamento balancim é usada. Apoio completo da pressão estática;
(3) a grande engrenagem aberta é projetada de acordo com o padrão americano de AGMA, equipado com uma tampa selada e segura da engrenagem, e equipado com um pulverizador automático da glicerina que lubrifica o dispositivo;
(4) o cilindro é a parte fundamental do moinho, e um computador é usado para realizar a análise de elemento finito nele para assegurar a confiança de seu uso;
(5) os grandes e moinhos de tamanho médio são equipados com os dispositivos lentos da movimentação;
(6) os grandes e moinhos de tamanho médio são equipados com as estações da lubrificação da pressão do alto e baixo;
(7) o controle e o sistema de proteção adotam o controle do PLC.
parâmetros técnicos de moedura do moinho 3.Ore
| NÃO. | Projeto | Unidade | Número | |||||
| 1 | Modelo | MR2265 | MR2470 | MR3254 | MR3562 | MR3870 | ||
| 2 | Diâmetro interno do cilindro | milímetro | 2200 | 2400 | 3200 | 3500 | 3800 | |
| 3 | Comprimento de funcionamento do cilindro | milímetro | 6500 | 7000 | 5400 | 6200 | 7000 | |
| 4 | Capacidade eficaz de cilindro | m3 | 21,4 | 29,3 | 39,5 | 55,6 | 73,6 | |
| 5 | Carga máxima | Material | t | 3,4 | 5 | 6 | 8,7 | 11,3 |
| Bola de aço | t | 24 | 32 | 44 | 64 | 83 | ||
| 6 | Revoluções do funcionamento do cilindro | r/min | 21,95 | 19,28 | 16,5 | 15,47 | 14,3 | |
| 7 | Capacidade | t/h | 18-25 | 30-40 | 45-55 | 55-70 | 70-92 | |
| 8 | Poder | quilowatt | 280 | 570 | 630 | 1000 | 1250 | |
| 9 | Relação principal da velocidade do redutor | 5,0 | 5,0 | 4,96 | 6,74 | 7,1 | ||
| 10 | Movimentação lenta | Poder | quilowatt | 11 | 11 | 11 | 11 | |
| Relação da velocidade do redutor | 90 | 500 | 355 | 90 | ||||
| Revoluções da saída | r/min | 1,62 | 1,94 | 2,056 | 2,06 | |||
| 11 |
Alimentador de parafuso (Também disponível para a alimentação da correia) |
Poder | quilowatt | 11 | 22 | 22 | 22 | 30 |
| Revoluções da saída | r/min | 23,3 | 23,3 | 23,3 | 23,25 | 23,25 | ||
| Relação da velocidade | 43 | 43 | 43 | 43 | 43 | |||
| 12 | Dimensões (L×W×H) | milímetro | 10970× 5625×4055 |
15400× 6685×4885 |
13400× 7250×5700 |
15473× 7707×6280 |
16400× 8738×7590 |
|
| 13 | Peso da máquina (com exclusão do motor e do controle eletrônico) | t | 63 | 92 | 122,1 | 135 | 180 | |
| Nota: 1. O peso da máquina não inclui o peso do motor, do controle elétrico, da estação fina do óleo e dos meios de moedura. | ||||||||
4. O princípio de trabalho da máquina de moedura
Quando o cilindro é conduzido pela grande engrenagem periférica para girar, o material está impactado pela bola de aço média de moedura, e a moedura entre a bola e a bola e entre a bola e a placa do forro do cilindro expõe inteiramente a superfície fresca do material, e é misturada inteiramente. É descarregada do moinho através do furo de descarga e incorpora o processo seguinte. Esta máquina pode eficazmente reduzir a quantidade de bentonite adicionou e melhora a força de bolas verdes.

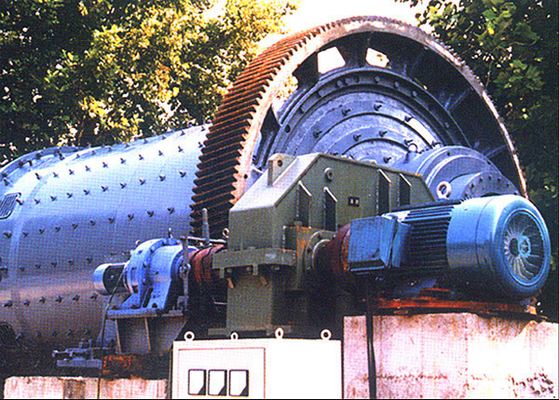

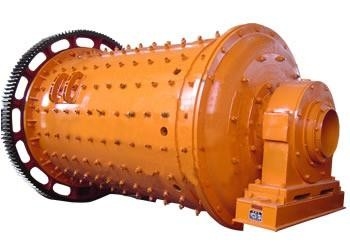

explicação de moedura da foto do moinho 5.Ore
