Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do produto: | Moinho da matéria prima | Circunstância: | Novo |
---|---|---|---|
Tipo: | Moinho de moedura do minério | Aplicação: | Pedras e materiais de volume |
Garantia: | 12 meses | Uasge: | Materiais de construção, produto químico |
Indústria da aplicação: | Planta do cimento, fresa de aço, central química & incinerador | Porto: | QingDao, TianJian, ShangHai |
Realçar: | Moinho de bola do minério da matéria prima,Moinho de bola do minério de 220 T/D,Moinho de bola do minério 15T/D |
Controle de moedura do PLC da saída 15-220 T/D do moinho do minério do moinho da matéria prima
1. Especificação e modelo do moinho da matéria prima
Moinho de tubo para a produção do cimento: As especificações do moinho da matéria prima e da escala do moinho do cimento de φ2.2x6.5 a φ4.6 x 14.0m, com um total de 46 especificações. A saída é 15~220 t/d.
2. Características técnicas do moinho da matéria prima
(1) os formulários da transmissão usados pelo moinho do cilindro incluem o folheto da borda, a movimentação de centro, a movimentação de engrenagem da borda do multi-ponto, etc.; os formulários da movimentação incluem o motor + o redutor + o pinhão assíncronos + grande engrenagem e o motor síncrono + a embreagem + o pinhão de ar + grande engrenagem;
(2) geralmente, o método do apoio dos rolamentos da pressão estática e dinâmica em ambas as extremidades é adotado, e 1200 uma linha dealinhamento completamente fechado contato do ‘tipo’ rolamento balancim é usada. Apoio completo da pressão estática;
(3) a grande engrenagem aberta é projetada de acordo com o padrão americano de AGMA, equipado com uma tampa selada e segura da engrenagem, e equipado com um pulverizador automático da glicerina que lubrifica o dispositivo;
(4) o cilindro é a parte fundamental do moinho, e um computador é usado para realizar a análise de elemento finito nele para assegurar a confiança de seu uso;
(5) os grandes e moinhos de tamanho médio são equipados com os dispositivos lentos da movimentação;
(6) os grandes e moinhos de tamanho médio são equipados com as estações da lubrificação da pressão do alto e baixo;
(7) o controle e o sistema de proteção adotam o controle do PLC.
3. Parâmetros técnicos de moedura do moinho do minério
NÃO. | Modelo (m) | Capacidade (t/h) | Revolução do moinho | Tamanho da alimentação (milímetros) | Carga abrasiva do corpo | Volume eficaz | Motor principal | Dimensões | Peso (T) | |||
Poder (quilowatts) | Tensão (v) | L | W | H | ||||||||
1 | Φ2.2×6.5 | 15-16 | 22 | <20 | 22 | 18 | 320 | 6000 | 12280 | 5390 | 4210 | 52 |
2 | Φ2.2×8 | 30 | 20,8 | <25 | 45 | 560 | 6000 | 17215 | 5564 | 4540 | 81 | |
3 | Φ2.2×11 | 22-25 | 21 | <25 | 56 | 36 | 630 | 6000 | 24080 | 4540 | 3229 | 106 |
4 | Φ2.2×11 | 22-25 | 21,5 | <25 | 40~45 | 43 | 500 | 6000 | 20020 | 6512 | 4960 | 105 |
5 | Φ2.2×13 | 29-30 | 21,5 | <25 | 60 | 43 | 630 | 6000 | 26183 | 4540 | 3229 | 118,4 |
6 | Φ2.2×13 | 24-25 | 21,5 | <25 | 60 | 43 | 630 | 6000 | 26079 | 4540 | 3520 | 113 |
7 | Φ2.2×13 | 40-46 | 19 | <25 | 65 | 50 | 800 | 6000 | 27540 | 4540 | 3415 | 134 |
8 | Φ2.2×13 | 40 | 18,9 | <25 | 65 | 50 | 800 | 6000 | 27345 | 6040 | 3620 | 145 |
9 | Φ2.6×13 | 43-50 | 19,4 | ≤20 | 80 | 60 | 1000 | 10000 | 20973 | 5616 | 5675 | 152,3 |
10 | Φ2.6×13 | 43-50 | 19,4 | ≤20 | 80 | 60 | 1000 | 10000 | 20973 | 6507 | 5675 | 153 |
11 | Φ3×9 | 36-42 | 17,8 | <15 | 70-80 | 1000 | 6000 | 23285 | 5965 | 3878 | 136,6 | |
12 | Φ3×11 | 60-65 | 17,4 | <25 | 90-100 | 69 | 1250 | 6000 | 28000 | 5720 | 3672 | 180 |
13 | Φ3×12 | 55-58 | 17,7 | <20 | 95-100 | 76 | 1250 | 6000 | 30800 | 5720 | 3900 | 198,6 |
14 | Φ3.2×7+1.8 | 48-53 | 18 | <20 | 55-58 | 44,5 | 1000 | 6000 | 24700 | 5120 | 4230 | 167,5 |
15 | Φ3.2×10 | 55 | 17,83 | <20 | 65 | 44,5 | 1000 | 6000 | 5300 | 186,9 | ||
16 | Φ3.4×7+1.8 | 54 | 16,9 | <20 | 65 | 51,5 | 1000 | 6000 | 22075+a | 5120 | 4230 | 184,4 |
17 | Φ3.4×7.5+1.8 | ~60 | 16,9 | <20 | 70 | 54,58 | 1250 | 6000 | 27180 | 5720 | 4230 | 214~217.5 |
18 | Φ3.5×10 | 75 | 16,69 | <20 | 80 | 64,6 | 1250 | 6000 | 25382 | 5802 | 4830 | 170 |
19 | Φ3.8×9 | 90-95 | 16,5 | <15 | 130 | 94 | 2000 | 6000 | 28521 | 550 | 5600 | 256,3 |
20 | Φ3.8×8.5+3.5 | ~90 | 16,5 | <20 | 100 | 89,4 | 1600 | 6000 | 32504 | 6770 | 6030 | 305,6 |
21 | Φ4.6×8.5+3.5 | 150 | 15 | <20 | 150 | 89,4 | 2800 | 21739 | 6990 | 9000 | 310,7 | |
22 | Φ4.6×10+3.5 | 190 | 15 | <25 | 190 | 157 | 3500 | 23599 | 6900 | 4630 | 352 ** | |
23 | Φ4.6×9.5+3.5 | 185 | 15,2 | <25* | 175-180 | 148 | 3550 | 6000 | 22939 | 5239 | 7550 | 298 ** |
24 | Φ4.6×14 | 185-220 | 15 | 210 | 185 | 4200 | 23200 | 11934 | 6370 | 31 | ||
passagem de *95%; ** Com exclusão da transmissão e do peso corporal de moedura |
4. Introdução básica de moedura da matéria prima
O moinho de bola da matéria prima é usado principalmente para a moedura dos produto acabados e das matérias primas em plantas do cimento. Pode ser usado para o aberto-fluxo que mói, e é igualmente apropriado para o circular-fluxo que mói combinado com um separador do pó.
O moinho de bola da matéria prima tem as características da adaptação forte aos materiais, à produção contínua, à grande relação de esmagamento, e ao ajuste fácil da finura dos produtos de moedura. Pode estar seco ou molhado produzido, ou pode ser moído e secado ao mesmo tempo.

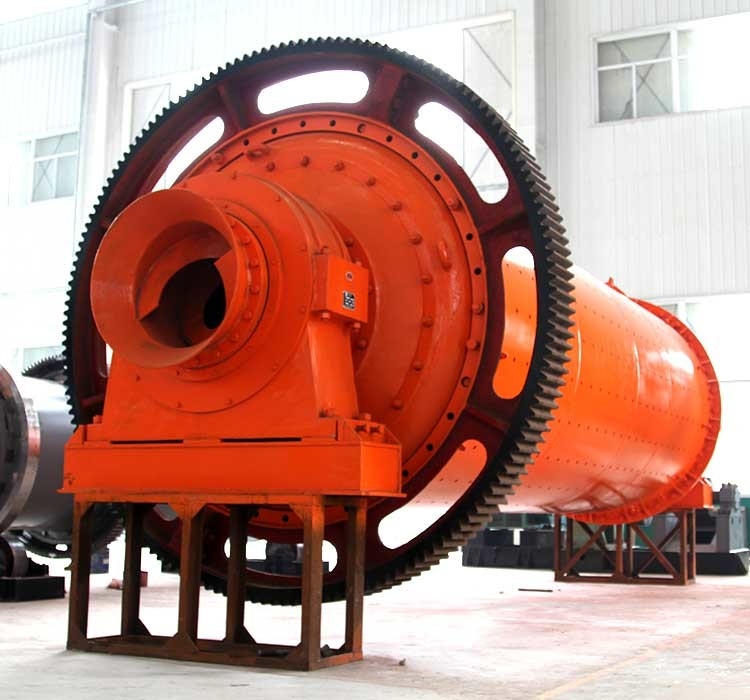

5. explicação de moedura da foto do moinho do minério
