Alimentador de placa que transporta içando a escala de velocidade 0~0.6 M/Min da máquina

Máquina de elevação de transporte de alimentação de chapas Faixa de velocidade 0~0,6 M/min

1Propósito.

O alimentador de placas é um tipo de maquinaria de transporte contínuo amplamente utilizada em mineração, metalurgia, materiais de construção, portos, carvão e empresas industriais e de mineração químicas.É usado principalmente para fornecer e transferir de forma contínua e uniforme vários objetos pesados a granel e materiais abrasivos a granel de contentores de armazenamento ou tolvas de transferência para trituradoresÉ um dos equipamentos importantes e indispensáveis no processo de processamento de minério e matéria-prima e produção contínua.

2Características do trabalho

(1) A maior parte do arranque sem carga, basicamente sem fenômeno de sobrecarga, ocasionalmente arranque com carga nominal, a bóia receptora tem um máximo de 70 t de carvão;

(2) É necessário iniciar a velocidade zero, e a faixa de velocidade é de 0 ~ 0,6 m / min. Pode ser controlada manualmente para acelerar ou desacelerar lentamente.que é usado mais e funciona de forma estável;

(3) A carga externa é basicamente estável durante o funcionamento estável e o impacto é pequeno;

(4) A temperatura ambiente é baixa e a poeira é grande.

3Princípio de funcionamento

Uma cadeia de forjamento a pressão de alta resistência com um passo de 228,6 mm (9 polegadas) é usada como elemento de tração.As duas correntes contornam um par de rodas motrizes instaladas na cabeça do corpo e um par de rodas de tensão na cauda do corpo para formar um circuito fechadoCada elo da cadeia das duas fileiras de cadeias é equipado com sulcos de transporte de carga pesada sobrepostos para formar uma linha de transporte contínua capaz de transportar materiais.Seu próprio peso e o peso do material são suportados por várias fileiras de rodas de suporteO sistema de transmissão é ligado ao redutor pelo motor de regulação da velocidade de conversão de frequência AC.e, em seguida, o mecanismo de transportador é diretamente ligado pela manga de expansão e o dispositivo de condução para conduzir a operação de baixa velocidadeO material descarregado para a caixa de cauda é transportado para a parte da frente do corpo ao longo da linha de transporte para atingir o objectivo de alimentação contínua e uniforme para a máquina de trabalho abaixo.

4.Propósito do trabalho

É um tipo de maquinaria de transporte contínuo amplamente utilizada em mineração, metalurgia, materiais de construção, porto, indústria de carvão e química e empresas de mineração.É utilizado principalmente para o fornecimento contínuo e uniforme e transferência de vários grandes pesos e materiais a granel abrasivos do depósito de depósito ou funil de transferência para a trituradoraÉ um dos equipamentos importantes e essenciais no processamento de minério e matéria-prima e no processo de produção contínua.

5Parâmetros técnicos da máquina de transporte

6Características de desempenho do alimentador de placas

A cadeia de tração adota uma cadeia de rolos de alfinetes de placa de passo longo, e todas as partes da cadeia são feitas de material de aço ligado, e foram submetidas a tratamento térmico científico, com boa resistência ao desgaste,alta resistência à tração e longa vida útilA placa inferior do corpo do tanque é sobreposta por arcos para evitar fugas de material.O motor de acionamento adota um motor de regulação de velocidade, e a velocidade de marcha é ajustável, de modo que a quantidade de transporte pode ser selecionada de forma mais razoável.e também há várias combinações de layouts horizontais e obliquesO comprimento de transporte de uma única máquina é igual ou inferior a 60 m e a altura de elevação é igual ou inferior a 30 m. O ângulo máximo de inclinação de transporte é de 0 a 75 graus.A temperatura do material é igual ou inferior a 600°COs modelos podem ser divididos em alimentador de avental leve, alimentador de avental médio e alimentador de avental pesado.

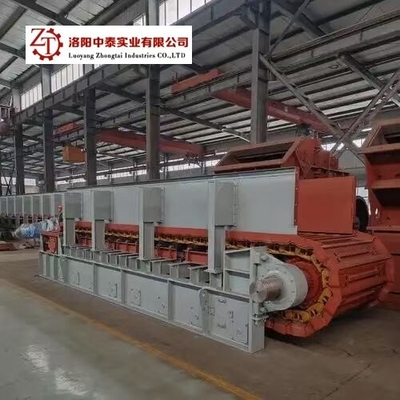

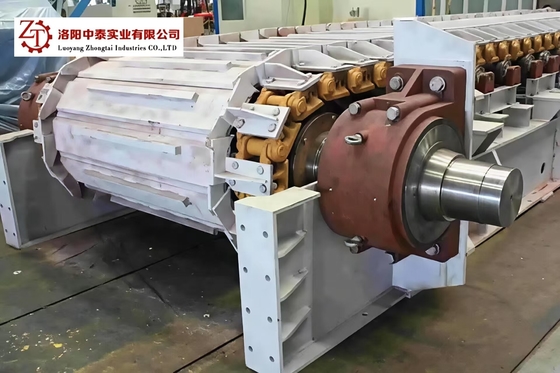

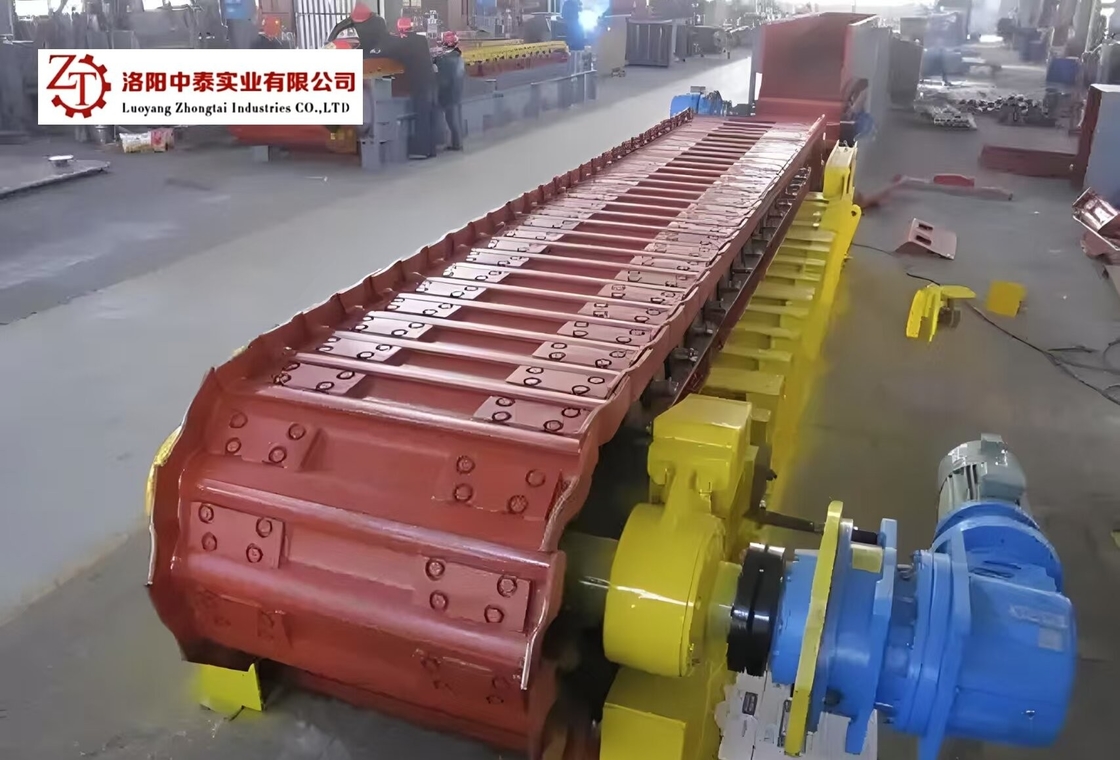

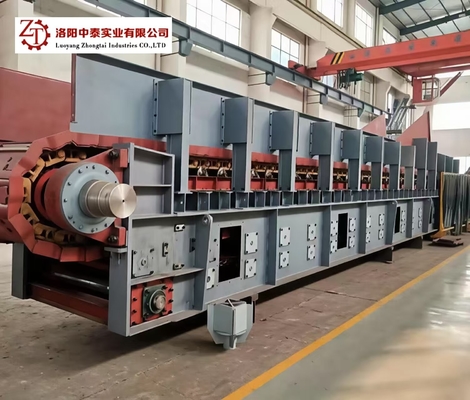

7. Explicação fotográfica da máquina de transporte
