Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | grua da fricção da multi-corda | Circunstância: | Novo |
|---|---|---|---|
| Tipo: | Transtorte içando a máquina | Aplicação: | Pedras e materiais de volume |
| Garantia: | 12 meses | Uasge: | Materiais de construção, produto químico |
| Indústria da aplicação: | Planta do cimento, fresa de aço, central química & incinerador | Porto: | QingDao, TianJian, ShangHai |
Grua da fricção da Multi-corda que transporta içando o controle de rede da máquina
1. Características técnicas da grua da mina
(1) os vários tipos de carretéis são usados: integral, dois-lobed e quatro-lobed;
(2) o sulco da corda do cilindro adota o sulco espiral de processamento da corda, a linha quebrada sulco da corda ou o sulco espiral da corda pressionado pelo forro de madeira e pelo forro plástico, e o dispositivo da transição do cabo entrançado de aço é ajustado entre as cordas;
(3) o freio de disco traseiro do cilindro é adotado, e o controle comum elétrico-hidráulico é adotado; a estação hidráulica é dividida em dois tipos: pressão média e baixa e médio e de alta pressão. A estação hidráulica da pressão média e baixa tem dois tipos de travagem de duas fases do atraso elétrico de travagem constante da força e do atraso hidráulico; a estação hidráulica média e de alta pressão tem dois formulários da retardação constante e da travagem de duas fases de travagem constante do torque. A estação hidráulica pode ser equipada com os sensores da pressão e os relés da pressão;
(4) o eixo principal e o carretel são conectados pela grande fricção plana do torque;
(5) o dispositivo da monitoração do sinal composto do codificador fotoelétrico, auto-ajustando a máquina do ângulo e o tachogenerator chileno de baixa velocidade tem funções perfeitas da monitoração e da proteção tais como a velocidade excessiva, dar corda em excesso, a falha da indicação da profundidade, o desgaste da sapata de freio, e a fadiga da mola;
(6) o console tem dois formulários: o tipo integral e o tipo da separação, que usam luzes de sinal integradas, instrumentos elétricos seguros e os punhos de funcionamento integrais novos, e têm indicadores de profundidade digitais e digital e parafuso-tipo indicadores de profundidade como o sistema integrado da indicação da profundidade é equipado com as bancadas especiais tais como tevês ou computadores e impressoras industriais;
(7) o dispositivo da roda do céu adota uma estrutura soldada integral ou dois-lobed, e é apoiado rolando os rolamentos e uma almofada da fricção do cloreto polyvinyl ou do nylon é instalada na borda da roda;
(8) pode ser equipado com o controle de rede da grua da mina e o sistema de diagnóstico.
2. Transtorte içando parâmetros técnicos da máquina
| Modelo | Diâmetro de roda do guia | Corda de fio | Velocidade máxima do elevador | Redutor | Peso do deslocamento da peça de gerencio (exceto a roda do motor e do guia) | Peso do deslocamento da roda do guia |
Dimensões (L×W×H) |
|||||
| Tração estática máxima | Diferença estática máxima da tensão | Diâmetro máximo com roda do guia | Diâmetro máximo sem roda do guia | Afastamento | ||||||||
| m | kN | milímetro | m/s | Modelo | Relação da velocidade | t | t | m | ||||
| JKM-1.3×4 (Ⅰ) E | 100 | 25 | 16,5 | 200 | 5 | XP550 | 11,5 | 2,1 | 6.4×6.5×1.6 | |||
| JKM-1.6×4 (Ⅰ) E | 150 | 40 | 19,5 | 8 | XP560 | 7,35 10,5 11,5 |
4 | 6.4×7×1.75 | ||||
| JKM-1.85×4 (Ⅰ) E | 210 | 60 | 23 | 10 | XP800 | 5,8 | 7×7.5×2.02 | |||||
| JKM-2×4 (Ⅰ) E | 2 | 230 180 |
65 55 |
20 | 24 | 10 | XP800 | 5,7 | 7×8×2.2 | |||
| JKM-2.25×4 (Ⅰ) E | 2 | 215 | 65 | 22 | 28 | 10 | XP800 | 6,5 | 1,39 | 7.4×8×2.3 | ||
| JKM-2.8×4 (Ⅰ) E | 2,5 | 335 | 100 | 28 | 250 | 14 | XP1000 | 9,1 | 2,48 | 8.5×10×2.65 | ||
| JKM-2.8×4 (Ⅱ) E | P2 H630 | 10 | 2,48 | 7.5×8.5×2.65 | ||||||||
| JKM-2.8×6 (Ⅰ) E | 2,5 | 500 | 140 | 28 | 14 | XP1120 | 15,8 | 3,69 | 8×8.5×2.68 | |||
| JKM-2.8×6 (Ⅱ) E | P2 H800 | 17,8 | 3,69 | 7.5×8.5×2.68 | ||||||||
| JKM-2.8×6 (Ⅲ) E | 14 | 3,7 | 7.5×8×2.7 | |||||||||
| JKM-3.25×4 (Ⅰ) E | 3 | 450 | 140 | 32 | 300 | 14 | XP1120 | 7,35 10,5 11,5 |
13,36 | 2,72 | 8.9×8.9×2.98 | |
| JKM-3.25×4 (Ⅱ) E | P2 H800 | 15,74 | 2,72 | 8.5×8.7×2.98 | ||||||||
| JKM-3.5×6 (Ⅰ) E | 3 | 790 | 220 | 35 | 300 | 14 | XP1250 | 22,85 | 4,06 | 11.5×9.2×3.15 | ||
| JKM-3.5×6 (Ⅱ) E | P2 H900 | 25,6 | 4,06 | 10.5×9.2×3.15 | ||||||||
| JKM-3.5×6 (Ⅲ) E | 21 | 4,06 | 8×9×3.2 | |||||||||
| JKM-4×4 (Ⅰ) E | 3,2 | 690 | 180 | 39,5 | 300 | 14 | XP1250 | 7,35 10,5 11,5 |
18,5 | 4,1 | 9×10×3.63 | |
| JKM-4×4 (Ⅱ) E | P2 H900 | 24,7 | 4,1 | 9×10×3.63 | ||||||||
| JKM-4×4 (Ⅲ) E | 16 | 4,1 | 7.5×9×3.63 | |||||||||
| JKM-4×6 (Ⅲ) E | 3,2 | 1030 | 270 | 39,5 | 300 | 22 | 6,5 | 9×9×3.63 | ||||
| JKM-4.5×6 (Ⅲ) E | 3,6 | 1330 | 340 | 45 | 300 | 16 | 30 | 10 | 12×9.5×3.9 | |||
| JKM-5×6 (Ⅲ) E | 4 | 1600 | 420 | 50 | 300 | |||||||
3. Vantagens da grua da mina da fricção da multi-corda
(1) a carga é carregada por diversos prende cordas, o diâmetro da corda de fio é pequeno, e o tamanho do equipamento é pequeno. Isto é, sob a mesma especificação do diâmetro, a capacidade de levantamento é grande;
(2) a corda de fio é colocada no carretel, que não é afetado pela capacidade da corda, e é apropriada para poços profundos;
(3) inércia pequena, consumo de baixa energia sob a mesma saída;
(4) quando o tanque é colado ou sobre-rolado, pode deslizar para evitar quebrar a corda de fio;
(5) a possibilidade da corda de fio que quebra ao mesmo tempo é pequena, e o prendedor da queda não pode ser fornecido;
(6) o mesmo número de cordas da esquerdo-torção e de fio da direito-torção pode ser usado para deslocar a tendência da torção fraca e para evitar a pressão da orelha do recipiente no tanque.

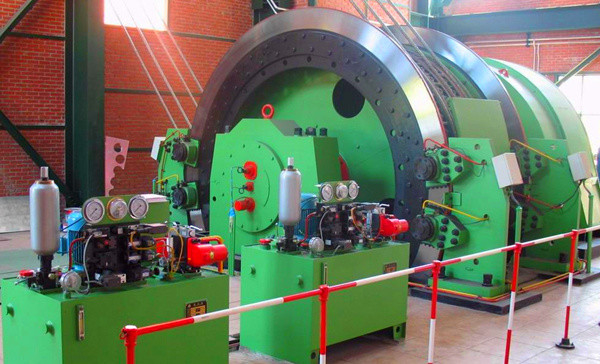

4. Transtorte içando a explicação da foto da máquina
