Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do produto: | Filtro de disco da série de GPY | Circunstância: | Novo |
---|---|---|---|
Tipo: | Equipamento do molho do minério | Aplicação: | Pedras e materiais de volume |
Garantia: | 12 meses | Uasge: | Materiais de construção, produto químico |
Indústria da aplicação: | Planta do cimento, fresa de aço, central química & incinerador | Porto: | QingDao, TianJian, ShangHai |
Diâmetro do disco: | 2700 milímetros | Poder do motor principal: | 2.2-4 quilowatts |
Agitando a velocidade: | 73 r/min | Número de fãs do filtro pela bandeja: | 10 PCes |
Realçar: | filtro de disco 120M2,filtro de disco 40M2,Tipo agitador da pá do filtro de disco |
Minério do filtro de disco da série de GPY que veste o Pá-tipo agitador do equipamento
1. Finalidade
O filtro de disco da série de GPY é usado principalmente para a desidratação de materiais de grãos finos tais como o carvão limpo da flutuação de 0~0.5mm e o carvão da cauda, e pode igualmente ser usado para a separação do contínuo-líquido na metalurgia, na indústria química, no petróleo e no tratamento de esgotos.
2. Princípio de funcionamento
O processo de filtragem do filtro de disco é: sob a ação da diferença da pressão formada pela bomba de vácuo, um bolo de filtro da partícula é formado no pano de filtro, e a fase líquida é removida através do bolo de filtro e do pano de filtro para conseguir a separação do contínuo-líquido, e o bolo de filtro entra na área de secagem. A maioria da água é removida, e então entra na área da expulsão. O ar comprimido gerado pelo ventilador purga a parte do bolo de filtro no disco do filtro, e o resto do bolo de filtro é descarregado pelo raspador, que é terminado em um ciclo.
3. Parâmetros técnicos do equipamento do molho do minério
Parâmetros básicos | Unidade/especificação | GPY-40 | GPY-60 | GPY-80 | GPY-100 | GPY-120 |
Área de filtro | m2 | 40 | 60 | 80 | 100 | 120 |
Diâmetro do disco | milímetro | 2700 | ||||
Número do disco | PCes | 4 | 6 | 8 | 10 | 12 |
Número de fãs do filtro pela bandeja | PCes | 10 | ||||
Velocidade do eixo | r/min | 1-0.167 | 0966-0.215 | |||
Poder do motor principal | Quilowatt | 2,2 | 4 | |||
Agitando a velocidade | r/min | 73 | ||||
Agitando o poder do motor | Quilowatt | 2,2 | 4 | |||
Tamanho de partícula da alimentação | O índice das partículas menores de 0.063mm não é mais de 35-40% |
4. Características principais
(1) o dispositivo de transmissão tem uma estrutura compacta, uma operação segura e um regulamento stepless da velocidade;
(2) equipado com um acoplamento delimitação, que jogue o papel da proteção da sobrecarga e assegure o funcionamento seguro e seguro do motor principal;
(3) o eixo central é uma estrutura soldada, que seja clara no peso, boa na rigidez, alta na força e grande no deslocamento do filtrado. A bucha é o material composto do SP, que é claro no peso e desgaste-resistente;
(4) o tipo novo placa em forma de leque plástica do ponto da estrela é adotado, que é claro no peso, alto na força, bom no hydrophobicity, alto na taxa de abertura, bom no efeito da desidratação e do de-bolo, em baixos na umidade do bolo de filtro, por muito tempo na vida útil, resistente à corrosão e conveniente para a decoração;
(5) o pano de filtro é tecido com fio de aço inoxidável, que tem bom filtrando o efeito, a baixa umidade do bolo de filtro, a taxa alta da remoção do bolo e a vida útil longa;
(6) o pá-tipo flutuar-tipo caixa do agitador de enchimento de selagem é adotado, permitindo que o eixo do agitador flutue até certo ponto, o efeito de selagem é bom, e as peças de selagem são fáceis de substituir;
(7) o uso combinado do ar instantâneo que funde e suspendeu o raspador que descarrega o dispositivo tem não somente uma taxa de descarregamento alta (até 90%), mas igualmente o raspador pode balançar com o disco do filtro, e o disco do filtro está em um bom estado de força, reduzindo a carga no anfitrião;
(8) além do que as vantagens acima, os produtos novos da série GPY20-120 são projetados de acordo com o tamanho da fundação e do porto da descarga, que é conveniente para a renovação da fábrica velha e a renovação do equipamento.

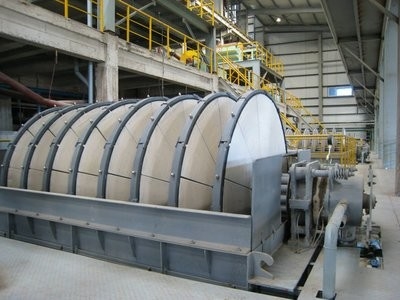

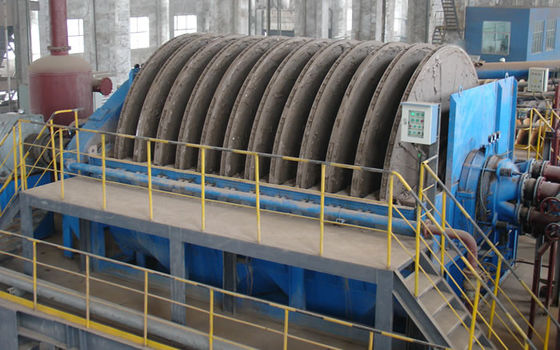

5. Explicação da foto do equipamento do molho do minério
