Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do produto: | rampa espiral | Circunstância: | Novo |
---|---|---|---|
Tipo: | Equipamento do molho do minério | Aplicação: | Pedras e materiais de volume |
Garantia: | 12 meses | Uasge: | Materiais de construção, produto químico |
Indústria da aplicação: | Planta do cimento, fresa de aço, central química & incinerador | Porto: | QingDao, TianJian, ShangHai |
Realçar: | Rampa espiral da gravidade dos materiais de maioria,Nenhuma rampa espiral da gravidade movente,Rampa espiral da configuração conveniente |
Minério da rampa espiral que veste o equipamento nenhuma configuração conveniente das peças moventes
1. O espaço de aplicação da rampa espiral
É apropriado para classificar o ferro, a lata, o tungstênio, o tântalo, o nióbio, o ouro, o carvão, o monazite, o rutile, o zircão e o outro metal e minerais do metaloide com suficiente gravidade específica.
2. Parâmetros técnicos do equipamento do molho do minério
Modelo | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
Diâmetro exterior (milímetros) | 1200 | 900 | 600 | 400 | |
Passo (milímetros) | 900, 720, 540 | 675, 540, 405 | 450, 360, 270 | 240, 180 | |
Distância à relação do diâmetro (passo/diâmetro) | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,6, 0,45 | |
Inclinação lateral (graus) | 9° | 9° | 9° | 9° | |
Máximo pela unidade | 4 | 4 | 3 | 2 | |
Número de cabeças espirais instaladas | 0.3-.0.03 | 0.3-.0.03 | 0.2-0.02 | 0.2-0.02 | |
Tamanho do minério da alimentação (milímetros) | 25-55 | 25-55 | 25-55 | 25-55 | |
Concentração de alimentação (%) | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
Diâmetro | L (milímetro) | 1360 | 1060 | 700 | 460 |
W (milímetro) | 1360 | 1060 | 700 | 460 | |
H (milímetro) | 5230 | 4000 | 2600 | 1500 | |
Peso (quilogramas) | 600 | 400 | 150 | 50 |
3. O princípio de trabalho da rampa espiral
O divisor é colocado livremente na cruz (ou no tripé) da tabela do apoio. A polpa uniforme é alimentada lentamente à superfície do sulco espiral através do sulco de alimentação instalado na extremidade principal do sulco espiral para classificar. A extremidade do sulco espiral é equipada com um sulco de intercepção do produto em blocos da válvula, que divida os produtos classificados em três (ou quatro) categorias no sentido radial. A largura da interrupção de cada produto pode ser mudada ajustando a posição do bloco da válvula. A cubeta do recolhimento do produto é um cilindro anular concêntrico, que recolha e exporte os córregos interceptados do minério da multi-cabeça separadamente. O seção transversal da rampa espiral, a mudança da inclinação da curva é especialmente apropriado para a seleção de materiais da partícula fina. O equipamento de processamento mineral tem as vantagens da estrutura simples, de nenhumas peças moventes, de peso leve, de nenhum ruído, da configuração conveniente, da instalação e da manutenção.
4. Características estruturais da rampa espiral
A fibra de vidro reforçou a rampa espiral plástica consiste em seis porções: alimentador, alimentador do minério, sulco espiral, sulco do produto, cubeta do recolhimento do produto e suporte de intercepção do sulco (incluindo a cruz ou o tripé). O sulco helicoidal formado pelos flocos helicoidais é o componente principal. As partes espirais são feitas da fibra de vidro reforçaram plástico (plástico reforçado fibra de vidro) e são conectadas junto pelos parafusos. A superfície selecionada do sulco espiral tem uma camada desgaste-resistente pré-fabricada. O equipamento de processamento mineral tem as vantagens do peso leve, da consistência e da durabilidade. A parte superior do sulco espiral é fornecida com um minério-alimentador da multi-tubulação e distribuiu uniformemente o minério, que é fácil de controlar.

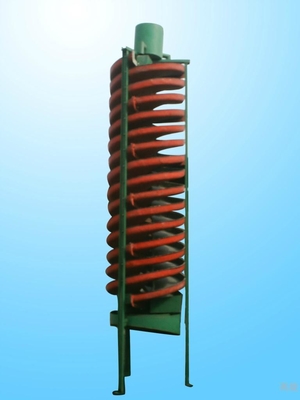

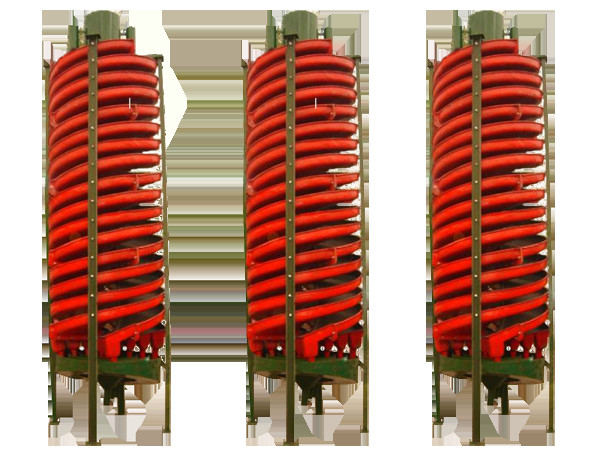

5. Explicação da foto do equipamento do molho do minério
