Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do produto: | Grande gabarito da partícula | Circunstância: | Novo |
---|---|---|---|
Tipo: | Equipamento do molho do minério | Aplicação: | Pedras e materiais de volume |
Garantia: | 12 meses | Uasge: | Materiais de construção, produto químico |
Indústria da aplicação: | Planta do cimento, fresa de aço, central química & incinerador | Porto: | QingDao, TianJian, ShangHai |
Curso: | 0-26 milímetros | Área de tela: | ² de 0.015-2.7 m |
Peso: | 130-2000 quilogramas | Poder: | 0.55-1.5 quilowatts |
Realçar: | Grande gabarito do diafragma da partícula,gabarito do diafragma da partícula de 12mm,separador de agitação do diafragma de 12mm |
Grande minério do gabarito da partícula que veste o tamanho máximo 12mm da alimentação do equipamento
1. Introdução básica de gabarito
O gabarito dobro do diafragma da cubeta é dividido em dois tipos: tipo esquerdo máquina e tipo direito superfície do gabarito. Este gabarito é uma peneira fixa. É apropriado para a separação de minérios de metal, tais como o tungstênio e etc. placer da ouro-contenção, o minério seletivo da lata. Pode ser usado para materiais de grãos finos e grosseiro-grained. No exemplo individual de classificar o placer, o tamanho de partícula máximo é 12mm.
2. Parâmetros técnicos do equipamento do molho do minério
Modelo |
Área de tela (² de m) |
Tamanho de partícula de alimentação (milímetros) |
Capacidade (t/h) |
curso (milímetro) |
Resplendor (épocas/minuto) |
Adicione a água (hora da tonelada) |
Pressão de água (² de kg/cm) |
Motor principal |
Peso (quilograma) |
|
Modelo | Poder (quilowatts) | |||||||||
gabarito 100×150Diaphragm | 0,015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0,55 | 130 |
gabarito do diafragma da câmara 300×450Double | 0,27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1,1 | 745 |
gabarito do cone 1000×1000Down-moving | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1,5 | 1700 |
gabarito do cone-diafragma 370×360Down-moving | 0,274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1,1 | 240 |
Gabarito Lado-móvel trapezoidalmente de couro industrial do diafragma | 2,7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1,1 | 2000 |
670×920Jig | 1,44 | 4-8 | 7-10 | 18-24 | 240-300 |
3. Estrutura e instruções para o uso
A estrutura do gabarito do diafragma da dobro-cubeta LTS300×450 é composta de partes principais tais como o corpo, o dispositivo de transmissão, o separador de água, o diafragma e o torneira de regulagem. É dividida em duas porções, na área de agitação e na área do diafragma. O processo de agitação é realizado pela agitação do meio (água) causado pelo para cima e para baixo o movimento reciprocando do diafragma de borracha. O motor conduz a grande polia para girar através da V-correia, de modo que a haste de conexão no eixo excêntrico se mova para cima e para baixo, e o braço de balancim conectado com esta haste de conexão igualmente move-se para cima e para baixo. Há outras duas bielas no braço de balancim que conectam o diafragma de borracha, de modo que o diafragma possa reciprocar para cima e para baixo. Exercício, agitando.
De acordo com o tamanho de partícula do minério a ser processado, os tempos do curso da haste de conexão podem ser mudados e os cursos diferentes podem ser selecionados a fim obter o melhor efeito de agitação. A maneira de mudar o curso é substituir a polia pequena. Há dois cursos: 322 vezes/minuto; 420 vezes/mínimos. O método da seleção do curso é afrouxar o parafuso de fixação e a porca, retira o pino de posicionamento, e gerencie a posição relativa entre a luva excêntrica do ajuste e o eixo excêntrico. Há 11 cursos diferentes (0-25.3mm).
Desde que uma peneira é adicionada acima da peneira de trabalho, a máquina do gabarito pode ser usada para segurar materiais com tamanho de partícula desigual. (Nota: esta tela não pode ser fornecida de acordo com as exigências da ordem) depois que o minério cru selecionado é enviado à câmara de agitação, as partículas do minério é estratificada no meio de acordo com sua gravidade específica devido à agitação do diafragma; o finos e partículas pesadas do minério passam com a diferença entre as partículas artificiais da cama e o furo da peneira, as partículas grosseiras e claras do minério (minerais) na camada superior são varridos ao porto da descarga na extremidade da peneira pelo fluxo médio, porque a câmara traseira do gabarito é mais baixa do que a câmara dianteira do gabarito. 50mm, assim que as partículas claras do minério transbordam através da placa da cauda da câmara dianteira e para incorporar a câmara traseira, e são agitados outra vez. A altura da placa da cauda pode ser ajustada como necessário para controlar a quantidade de minério descarregada. O concentrado na cubeta do armazenamento é descarregado regularmente pela tubulação de descarga.
A redução do gabarito é uma operação de classificação profunda do sulco. Usa a água como um meio da redução, e usa a diferença na gravidade específica de minerais selecionados à ganga classificando. As máquinas do gabarito são na maior parte tipo do diafragma, e o curso e o número de cursos são baseados na gravidade específica dos minerais selecionados. , pode flexivelmente ser ajustado, amplamente utilizado na redução da gravidade do tungstênio, da lata, do ouro do placer, do hematita, do limonite, do manganês, do titânio, do antimônio, da ligação, do tântalo, do nióbio e dos outros metais.
4. Espaço de aplicação do gabarito
Há muitos modelos dos gabaritos. O gabarito AM30 é um grande gabarito da partícula. Amplamente utilizado na redução da gravidade do tungstênio, da lata, do ouro do placer, do hematita, do limonite, do manganês, do titânio, do antimônio, da ligação, do tântalo, do nióbio e dos outros metais. De acordo com exigências de usuário, nós podemos produzir LTP34/2, LTA55/2, LTA1010/2, LTC-69/2, 2LTC79/4, 2LTC-912/4 e outros modelos dos gabaritos.
O gabarito 6109 trapezoidalmente o gabarito trapezoidalmente tem uma capacidade de processamento de 20-30T pela hora.
O gabarito da onda JT1070-2 do sawtooth tem as vantagens de salvar a água e a energia e de melhorar a recuperação de partículas finas e de minerais. É amplamente utilizado na fundição do tungstênio, da lata, do ouro, do ferro, do manganês, do titânio, do adze, do cromo, do enxofre e de várias ligas. Transforme a extração dos metais, etc.
A máquina do gabarito LTA-1010/2 é usada principalmente processando o tungstênio, a lata, o antimônio e os outros minérios na redução.
A máquina do gabarito LTP34/2 é amplamente utilizada na redução do gabarito do tungstênio, lata, ouro, ferro, conduz, zinco, manganês e outros metais pesados.

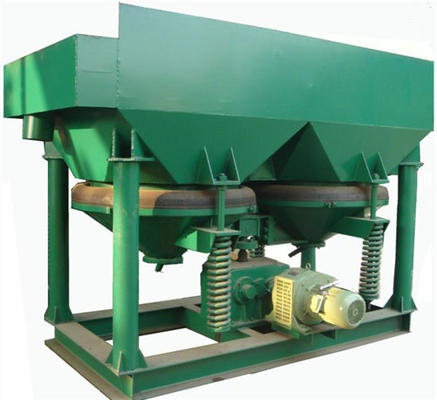

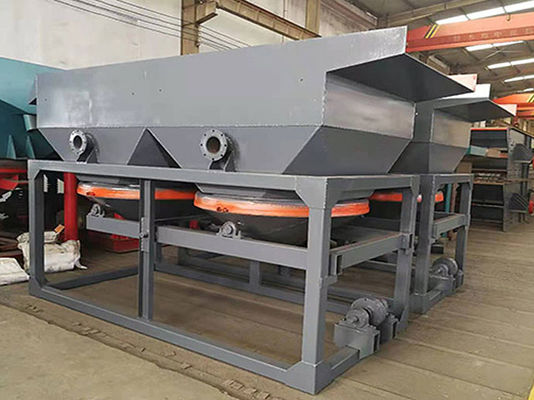

5. Explicação da foto do equipamento do molho do minério
