Fundidos e forjados de placas de ventilador de filtro de disco para lavagem de equipamentos de peneiramento
1. Introdução do produto da placa do ventiladorfundidos e forjados

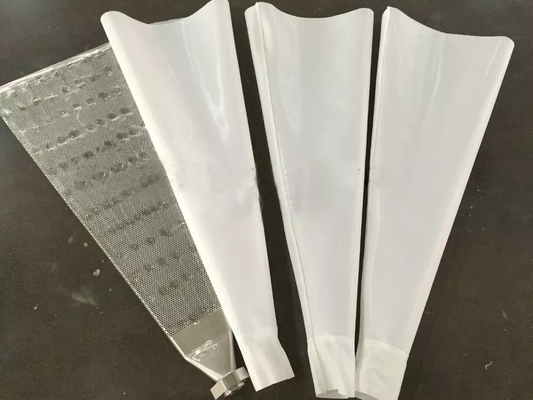

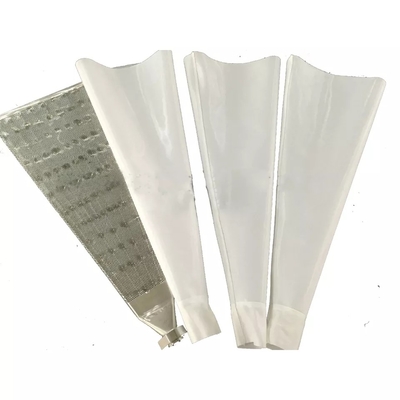

Placa em forma de ventilador, placa em forma de ventilador de filtro de disco, setor de placa de filtro, placa de setor de filtro de disco PG/GPY - placa em forma de ventilador de filtro de disco, uma nova placa de setor de plásticos de engenharia leve, de alta resistência, boa hidrofóbica, taxa de abertura é alta , o melhor efeito de desidratação e bolo, teor de umidade do bolo de filtro é baixo, a vida útil é longa, resistência à corrosão, decoração conveniente.
2. Princípio de funcionamento do filtro de disco
Filtro de disco principalmente por bomba de vácuo sob a ação da diferença de força de formação, a formação de partículas na torta de filtro de pano de filtro e através da torta de filtro e pano de filtro excluem a fase líquida, separação sólido-líquido, usada para flotação de 0-0,5 mm limpa carvão e carvão de cauda e outra desidratação de material granular fino, também pode ser usado em metalurgia, química, petroquímica, separação sólido-líquido de tratamento de esgoto.
3. Tabela de acessórios relacionados do filtro de discofundidos e forjados
(1) Corpo do cilindro
Cilindro de filtro interno, cilindro de filtro externo, cilindro dobrável
(2) Departamento de transmissão
Rolo, engrenagem helicoidal, engrenagem helicoidal, redutor,
(3) Seção de filtragem
Placa de filtro, pano de filtro, cabeça de vácuo, separador de gás-água, disco de ar errado
4. Parâmetros do produto da placa em forma de leque para filtro de vácuo de discofundidos e forjados
(1) Parâmetros do produto da placa do ventilador para o filtro de vácuo de disco da série PGfundidos e forjados
| Modelo |
PG18-4 |
PG27-6 |
PG39-4 |
PG58-6 |
PG78-8 |
PG97-10 |
PG116-12 |
| Área de filtro(㎡) |
18 |
27 |
39 |
58 |
78 |
97 |
116 |
|
Filtrar número da placa
(PC)
|
4 |
6 |
4 |
6 |
8 |
10 |
12 |
| Diâmetro do filtro (mm) |
1800 |
1800 |
2700 |
2700 |
2700 |
2700 |
2700 |
| Número de ventiladores de filtro em cada disco (PCS) |
10 |
(2) Parâmetros técnicos da nova placa do setor de plástico de engenharia:
| Parâmetros técnicos da nova placa do setor de plástico de engenharia: |
| Desempenho do projeto |
Condição de teste
|
Método de teste |
Dados de teste |
Unidade de dados
|
| Propriedade física |
Índice de fluidez |
200℃ 5kg |
ASTM D-1238 |
4,5 |
g/10min |
| Índice de fluidez |
200 ℃ 21,6 kg |
ASTM D-1238 |
50 |
g/10min |
| A proporção de |
--- |
ASTM D-792 |
1,04 |
23/23 ℃ |
| Encolhimento do modelo |
--- |
ASTM D-955 |
0,4~0,7 |
% |
| Propriedade mecânica |
A resistência à tração |
23℃ |
ASTM D-638 |
480 |
kg/cm2 |
| A força de flexão |
23℃ |
ASTM D-790 |
650 |
kg/cm2 |
| Módulo de flexão |
23℃ |
ASTM D-790 |
24.000 |
kg/cm2 |
| dureza Rockwell |
--- |
ASTM D-785 |
108 |
R |
| alongamento |
--- |
ASTM D-638 |
30 |
|
| Força de impacto de entalhe |
23℃/8 pol. (3,2 mm) |
ASTM D-256 |
26 |
% |
| Força de impacto de entalhe |
23℃/4 pol. (6,4 mm) |
ASTM D-256 |
23 |
kg.cm/cm |
| Propriedade térmica |
Temperatura de distorção |
não recozido |
6,4mm 186kg/cm2 |
ASTM D-648 |
85(185) |
kg.cm/cm |
| recozimento |
95(203) |
℃('f) |
| ponto de amolecimento vicat |
--- |
ASTM D-1525 |
95(203) |
℃('f) |
