1. Introdução de carcaças e de forjamentos da tampa de extremidade do moinho de bola

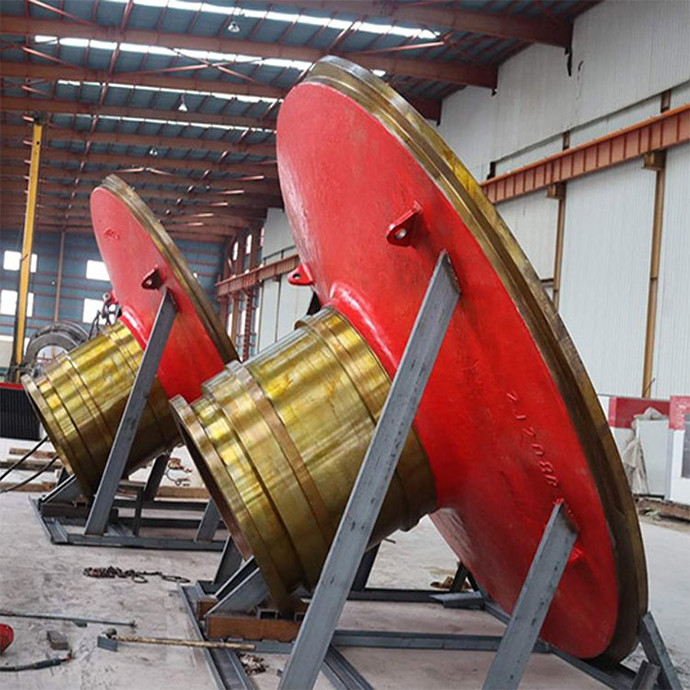

A tampa de extremidade do moinho de bola é uma das partes principais do moinho de bola produzido por nossa fábrica. O material da tampa de extremidade é ZG270-500.

A força da seção perigosa da tampa de extremidade do moinho de bola é o primeiro problema a ser considerado no projeto da tampa de extremidade, porque o tambor do moinho de bola um pouco pesada é apoiado na tampa principal do rolamento para o fim.

A tampa de extremidade do moinho de bola é geralmente levemente cônica, que é projetada tomar em consideração a configuração do rolamento principal, a resistência de dobra do jornal e o problema de evitar a engrenagem grande que toca na fundação do rolamento principal. A tampa de extremidade do grande e moinho de bola de tamanho médio está feita na maior parte do aço moldado, quando o moinho de bola pequeno for feito do ferro dútile. A fim assegurar a concentricidade da linha central da tampa de extremidade e do cilindro, a tampa de extremidade e o jornal são moldados geralmente em um. Mas no caso da fundição e do equipamento de moldação a capacidade não é bastante, podem igualmente ser moldados separadamente, após o processamento, eles são prendidos junto, e processamento finalmente mecânico.

Ao determinar a peça do jornal da tampa de extremidade, deve-se considerar adiantado que o moinho de bola está conduzido pelas engrenagens (dentes retos, dentes helicoidais ou dentes da mitra). Devido ao erro horizontal da linha central durante a instalação, o moinho de bola pode produzir algumas forças axiais durante a operação. Consequentemente, a fim impedir que o cilindro se mova no sentido axial sob a ação de forças axiais e afetar o funcionamento normal da engrenagem, exige-se para fixar o jornal. Neste caso, contudo, a possibilidade de expansão deve ser tornada possível, porque o tambor estende em consequência do calor, e enquanto a carga se torna difícil. Assim, naturalmente, os dois jornais do cilindro não podem ser fixados ao mesmo tempo, mas somente um pode ser fixado e o outro é chamado a extremidade livre móvel.

Para conseguir esta finalidade, um jornal é projetado geralmente com ombros que são exatamente iguais ao comprimento do arbusto de carregamento; O outro jornal não é empurrado e não é feito 5-25 milímetros mais longo do que o comprimento de carregamento do arbusto. Para o moinho cilíndrico curto, todo o jornal pode ser selecionado como a extremidade fixa porque o cilindro não é longo. Contudo, para o moinho de bola cilíndrico longo, o jornal perto do anel da engrenagem deve ser selecionado como a extremidade fixa. Desta maneira, a deformação do cilindro não fará com que a engrenagem produza a deslocação axial.

Precisa de ser indicado que as duas tampas de extremidade do moinho de bola são diferentes, um é à tampa de extremidade da mina, uma é descarregar a tampa de extremidade da mina.

2. Medidas da tecnologia de processamento de carcaças e de forjamentos da tampa de extremidade do moinho de bola
