Fundidos e forjados da tampa do moinho de bolas de aço fundido ZG270-500

Tampa de extremidade do aço de molde das carcaças e dos forjamentos ZG270-500 da tampa de extremidade do moinho de bola

1. Introdução de carcaças e de forjamentos da tampa de extremidade do moinho de bola

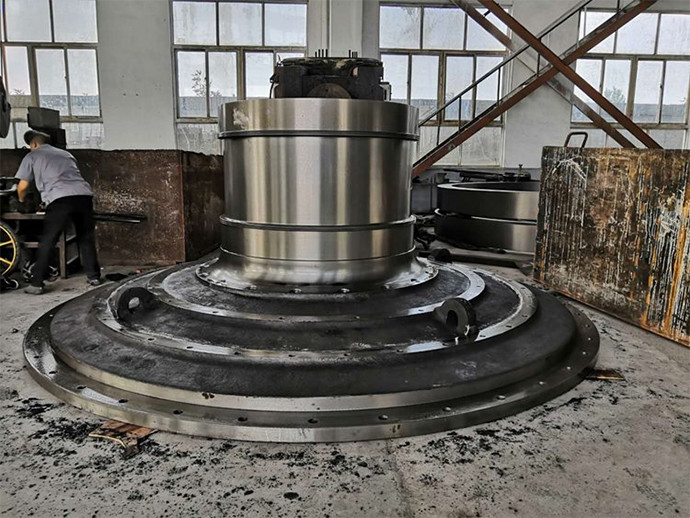

A tampa de extremidade do moinho de bola é uma das partes principais do moinho de bola produzido por nossa fábrica. O material da tampa de extremidade é ZG270-500.

A força da seção perigosa da tampa de extremidade do moinho de bola é o primeiro problema a ser considerado no projeto da tampa de extremidade, porque o tambor do moinho de bola um pouco pesada é apoiado na tampa principal do rolamento para o fim.

A tampa de extremidade do moinho de bola é geralmente levemente cônica, que é projetada tomar em consideração a configuração do rolamento principal, a resistência de dobra do jornal e o problema de evitar a engrenagem grande que toca na fundação do rolamento principal. A tampa de extremidade do grande e moinho de bola de tamanho médio está feita na maior parte do aço moldado, quando o moinho de bola pequeno for feito do ferro dútile. A fim assegurar a concentricidade da linha central da tampa de extremidade e do cilindro, a tampa de extremidade e o jornal são moldados geralmente em um. Mas no caso da fundição e do equipamento de moldação a capacidade não é bastante, podem igualmente ser moldados separadamente, após o processamento, eles são prendidos junto, e processamento finalmente mecânico.

2. Medidas da tecnologia de processamento de carcaças e de forjamentos da tampa de extremidade do moinho de bola

3. Carcaças e forjamentos da tampa da entrada e da tomada do moinho de bola

A estrutura da tampa de extremidade do moinho de bola é dividida geralmente em duas categorias: tipo integral e tipo da separação. A integral refere geralmente uma carcaça integrada, integral; E a consideração principal da separação do levantamento, de transporte e de outros fatores será dividida em dois lóbulos, em quatro lóbulos ou mesmo em mais lóbulos.

Tampa de extremidade integral

A tampa de extremidade inteira primeiramente de acordo com a uniformidade da linha vazia, se não há nenhum problema com a extremidade grande do carro áspero, a extremidade pequena da superfície e o cone interno, de acordo com as exigências técnicas da área do pescoço e do ombro do eixo fazer a detecção ultrassônica da falha, os defeitos do revestimento, meio pescoço fino do eixo para deixar a quantidade de moedura, o resto do carro fino de superfície. A inspeção da partícula magnética da conduta na área do jornal e do ombro, mói as exigências do datogram do jornal com correia da areia, e fura os outros furos para exigências do datogram. Os pontos técnicos principais da tampa de extremidade integral no processo de processamento são o jornal da tampa de extremidade. O moinho de bola usa geralmente o rolamento estático, e o jornal é a superfície de contato principal. O tamanho, a aspereza e a forma e as exigências da tolerância da posição são muito restritos. Dentro de 05mm, a aspereza de superfície deve ser ≤0. 8um. Para esta exigência, as medidas que nós tomamos são assegurar a tolerância do tamanho e da forma e a posição com o procedimento de trabalho, deixar a quantidade de moedura na área do jornal durante o revestimento, e para assegurar finalmente a aspereza da área do jornal moendo e lustrando com correia da areia. Porque a moedura da correia está sempre em um estado flexível no processo de moedura, a aspereza de superfície pode ser reduzida para cumprir as exigências do desenho e a tolerância da forma e da posição não pode ser mudada. Por exemplo, há uns defeitos pequenos esporádicos no jornal após a terminação. Os defeitos devem ser moídos abertos e então ser soldados com soldadura de arco de argônio. Finalmente, a pedra de óleo é moída bem. Se há um ponto culminante, o moinho de bola gastará a telha de carregamento que apoia o em processo da operação de campo.
