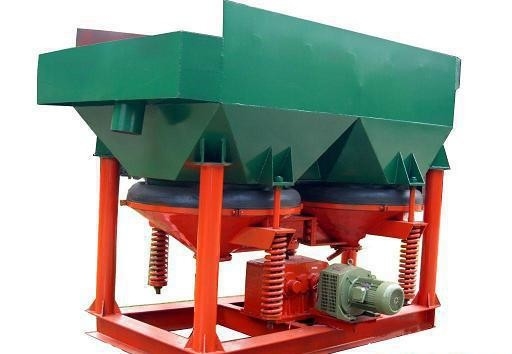

Minério alto da recuperação que veste o gabarito Washbox 420/min da mineração do laboratório do equipamento

Minério alto da recuperação que veste a máquina Washbox do gabarito da mineração do laboratório do equipamento

1. As especificações do gabarito da onda do Sawtooth do equipamento do molho do minério e os parâmetros detalhados são como segue:

O gabarito da onda do Sawtooth é um do equipamento chave da redução da gravidade. Devido a sua grande capacidade de processamento, escala larga do tamanho da separação, recuperação alta, bom efeito, é amplamente utilizado na separação de ouro da areia, lata, tungstênio, ligação, zinco, antimônio, manganês, diamante, minério de ferro e outros minas da metalurgia e navios não-ferrosos da mineração de ouro. O jT4-2, JT1.5-2 tipo gabarito da partícula da onda do sawtooth grande deste tipo dos produtos, o tamanho de partícula máximo da alimentação do minério pode alcançar 30MM, usando a tela na tela para descarregar o minério. É aplicado à redução do minério de barite, minério do manganês, minério de ferro e assim por diante. Tem as vantagens da escala larga do tamanho do minério e da fonte de água significativamente reduzida sob a tela.

O gabarito tradicional é conduzido na maior parte pela excentricidade circunferencial, e sua curva da pulsação do gabarito é na maior parte sinusoidaa. Porque a velocidade da água e o tempo de aumentação e de queda da ação gerado pelo movimento do diafragma são basicamente a mesma, não é conducente ao afrouxamento da camada da cama do gabarito e à estratificação de partículas do minério de acordo com a gravidade específica, assim afetando a taxa da relação e de recuperação da separação de equipamento.

O gabarito da onda do ziguezague é um equipamento de poupança de energia da separação de gravidade desenvolvido e melhorado com base no gabarito tradicional de acordo com a lei teórica da estratificação da camada da cama do gabarito. Sua curva ging da pulsação do gabarito é o ziguezague, que faz o fluxo de aumentação mais rápido do que o fluxo de queda: o tempo de aumentação é curto e o tempo de queda é longo; Supera os defeitos gabarito da curva da onda sinusoidaa e da pulsação no volume de água de aumentação e de queda e no mesmo tempo da ação, aumenta a frouxidão da cama, alivia o efeito da inalação, faz as partículas pesadas do minério nos minerais estabelece inteiramente, e melhora extremamente a taxa da capacidade e de recuperação da relação da separação do equipamento. Comparado com o gabarito sinusoidal, Sn 3,01%, W 5,5%, Pb 1,63%, Zn 2,04%; O consumo de água é reduzido por 30%-40%, a superfície coberta é reduzida por 1/3, e o curso pode ser ajustado, porque o motor eletromagnético do ajuste é usado para arrastar o curso pode ser ajuste stepless. Seu desempenho alcançou o nível avançado doméstico e é um do equipamento de poupança de energia ideal da separação de gravidade presentemente.

2. Parâmetros do produto do gabarito do equipamento do molho do minério

(1) vista geral do gabarito dobro do diafragma da cubeta

O gabarito dobro do diafragma da cubeta é dividido em tipos esquerdos e direitos da superfície dois do gabarito. Este gabarito é uma peneira fixa. Apropriado para a separação de minério de metal, tal como o tungstênio, o ouro conter o placer, o minério da lata, etc., pode ser usada para a seleção de materiais finos, pode igualmente ser usada para a seleção de materiais grosseiros, o tamanho de partícula de alimentação do minério máximo de 6-8mm, mas no exemplo individual da separação de placer, o tamanho de partícula máximo de 12mm.

(2) instruções da estrutura e do uso do gabarito dobro do diafragma da cubeta

A estrutura do gabarito do diafragma da cubeta do dobro LTS300×450 é composta de: a fuselagem, o dispositivo de transmissão, o separador de água, o diafragma e a trava e outras peças principais, o corpo têm dois tamanhos do funil, cada funil do diafragma é dividido na área do gabarito e na área do diafragma com a separação inferior. o processo ging do gabarito depende do diafragma de borracha para para cima e para baixo o movimento reciprocando causado pelo meio (água) realizar-se. O motor conduz a roda de couro grande através da correia do triângulo para girar, de modo que a haste de conexão no eixo excêntrico se mova para cima e para baixo, e o braço de balancim conectado com a haste de conexão igualmente move-se para cima e para baixo, e há duas bielas no braço de balancim conectado ao diafragma de borracha, de modo que o diafragma se levante e para tragar reciprocar o movimento, agita ging.

De acordo com o tamanho de grão do minério tratado, o curso da haste de conexão pode ser mudado e o curso diferente pode ser selecionado obter o efeito ging do melhor gabarito. O método de mudar os tempos de perfuração é substituir a roda pequena da correia de couro. Pode haver dois tipos de épocas de perfuração: 322 vezes/minuto; 420 batidas pelo minuto. O método da seleção do curso é afrouxar o parafuso de fixação e a porca, retira o pino de localização, e gerencie a posição relativa entre a luva de ajuste excêntrica e o eixo excêntrico. Há 11 cursos diferentes (0-25.3mm).

Devido à adição de uma peneira sobre a peneira de trabalho, o gabarito pode ser usado para segurar materiais com tamanho de partícula desigual. (Nota: esta tela não pode ser fornecida de acordo com as exigências da ordem) o minério cru selecionado que é enviado na câmara ging do gabarito, devido à agitação do diafragma, as partículas do minério no meio é estratificada de acordo com a gravidade específica; As partículas finas e pesadas do minério com a diferença e a peneira de partículas artificiais da cama, o grupo no armazenamento da cubeta do gabarito, as partículas grosseiras e claras superiores do minério (minerais) pelo fluxo médio à extremidade da boca da descarga da peneira, porque a posição da última câmara do gabarito é 50mm mais baixos do que a câmara anterior do gabarito, assim que o excesso claro das partículas do minério através da placa da cauda da câmara anterior e para incorporar a última câmara, e sejam gabarito ged outra vez. A altura da posição da placa da cauda pode ser ajustada de acordo com a necessidade de controlar o tamanho da descarga do minério. O concentrado no funil do armazenamento e da descarga é descarregado da tubulação de descarga periodicamente.

dados 3.Main técnicos do minério dobro do gabarito do diafragma da cubeta que veste o equipamento:

Especificações de produto e parâmetros técnicos:
