Nome: | Separador da rampa espiral | Modelo: | 5LL-1200 |
---|---|---|---|
Capacidade de produção (tonelada/hora): | 4-6 t/h | Tamanho de alimentação: | 0.3-0.02 milímetros |
Ângulo transversal (grau): | 9 | Concentração de alimentação do minério: | 25- 55% |
Diâmetro externo: | 400-1200 milímetros | Classificação: | Equipamento do molho do minério |
Realçar: | Separador 6t/H da rampa espiral,Minério que veste o equipamento 6t/H,Separador da rampa espiral de estrutura simples |

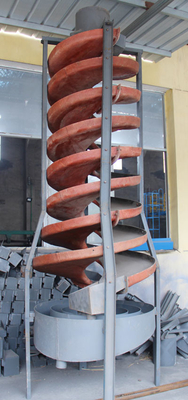

Minério do separador da rampa espiral de estrutura simples que veste o equipamento
1. princípio de funcionamento de minério da rampa espiral que veste o equipamento:
O divisor é colocado livremente na cruz (ou no tripé) da tabela de apoio. A polpa uniforme é alimentada lentamente à superfície espiral do sulco através da calha de alimentação instalada na cabeça do sulco espiral para a separação. A parte final do sulco espiral é fornecida com um sulco em blocos da intercepção do produto da válvula, que divida os produtos classificados em três (ou quatro) tipos de acordo com a categoria ao longo do sentido radial. Use a posição do bloco do regulador para mudar a largura cortada de cada produto. O concentrador do produto é um tambor anular concêntrico, que recolha e exporte o fluxo longo interceptado do minério separadamente. O seção transversal da rampa espiral e a mudança da inclinação da curva são especialmente apropriados para a seleção de materiais granulados finos. O equipamento da redução tem as vantagens da estrutura simples, de nenhumas peças moventes, de peso leve, de nenhum ruído, da configuração conveniente, da instalação e da manutenção.
2. características estruturais do minério da rampa espiral que veste o equipamento:
A fibra de vidro reforçou a rampa espiral plástica é composta de seis porções: alimentador do minério, alimentador do minério, sulco espiral, sulco do produto, cubeta do recolhimento do produto e suporte de intercepção do sulco (incluindo a cruz ou o tripé). O sulco espiral conectado pela folha espiral é o componente principal. As placas espirais são feitas do plástico reforçado de vidro (plástico reforçado fibra de vidro) e aparafusaram junto. A superfície seletiva do sulco espiral tem uma camada desgaste-resistente pré-fabricada. O equipamento da redução tem as vantagens de claro, de forte e de durável. Um alimentador do minério do multi-tubo é arranjado acima do sulco espiral, e o minério é dividido uniformemente e fácil de controlar.
A polpa uniformemente dividida é alimentada lentamente à superfície espiral do sulco alimentando a laranja. A extremidade do sulco espiral é equipada com um sulco de intercepção do produto em blocos da válvula para dividir o fluxo classificado do minério em diversos produtos de acordo com a categoria. Use a posição do bloco da válvula de controle para mudar a largura de cada intercepção do produto. O funil do minério é um cilindro do anel do núcleo, que recolha e exporte o fluxo interceptado do minério de acordo com o produto.
O seção transversal do sulco espiral é uma parábola cúbica. A mudança da inclinação da curva é especialmente apropriada para a seleção de materiais grained finos. A rampa espiral tem as vantagens da estrutura simples, de nenhumas peças moventes, da configuração fácil da fabricação, as de pouco peso, as convenientes, da instalação e da manutenção.
3. Parâmetros do produto da rampa espiral do equipamento do molho do minério
Modelo | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
Diâmetro exterior (milímetros) | 1200 | 900 | 600 | 400 | |
Passo (milímetros) | 900, 720, 540 | 675, 540, 405 | 450, 360, 270 | 240, 180 | |
Passo à relação do diâmetro (passo/diâmetro) | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,6, 0,45 | |
Ângulo transversal (grau) | 9° | 9° | 9° | 9° | |
Cada um mais Número de parafusos de montagem |
4 | 4 | 3 | 2 | |
Tamanho de alimentação (milímetros) | 0.3-.0.03 | 0.3-.0.03 | 0.2-0.02 | 0.2-0.02 | |
Concentração de alimentação do minério (%) | 25-55 | 25-55 | 25-55 | 25-55 | |
Capacidade de produção (tonelada/hora) | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
Dimensões | L (milímetro) | 1360 | 1060 | 700 | 460 |
W (milímetro) | 1360 | 1060 | 700 | 460 | |
H (milímetro) | 5230 | 4000 | 2600 | 1500 | |
Peso (quilogramas) | 600 | 400 | 150 | 50 |
Minério do separador da rampa espiral de estrutura simples que veste o equipamento
