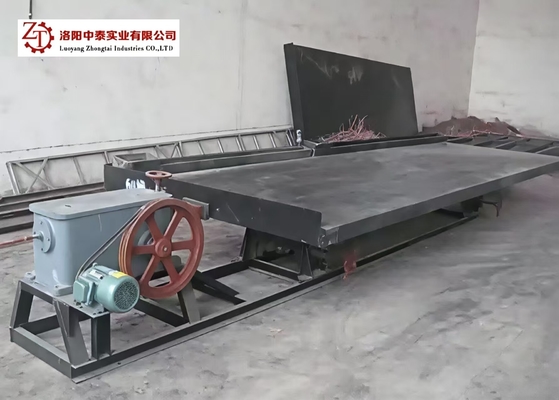

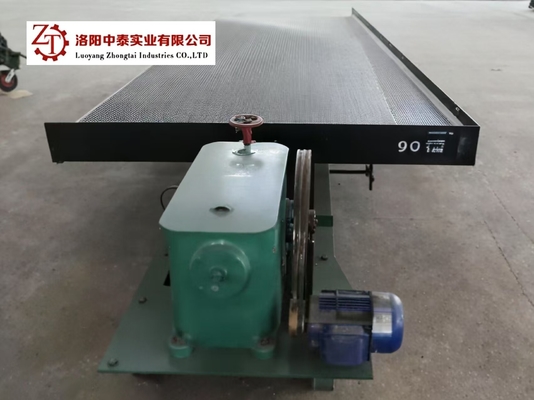

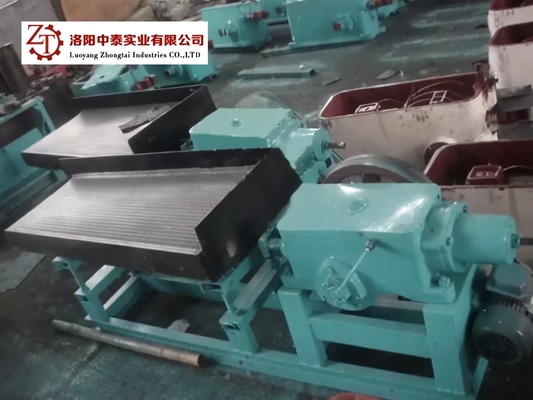

Equipamento de moldagem de minério XS7.6 Mesa de agitação para separação de areia grosseira (2-0,5 mm)
1. Visão geral dos princípiosXS7.6 Equipamento de preparação de minério
A mesa de agitação é constituída principalmente por oito partes: cabeça do leito, motor, mesa de agitação de inclinação, superfície do leito, canal de minério, tanque de água, faixa de entrada e sistema de lubrificação.O movimento recíproco longitudinal da superfície do leito é realizado pelo mecanismo de transmissão do tipo vareta de ligação da manivelaO motor impulsiona o eixo de válvula para girar através da poleia da correia, e o balançador move-se para cima e para baixo em conformidade.a placa do cotovelo empurra o eixo traseiro e a haste recíproca para se mover para trás, e a mola é comprimida. a superfície do leito é conectado pelo assento de ligação e para a barra dupla, por isso, neste momento também fazer a superfície do leito para o movimento para trás, quando o rocker se move para cima,devido à extensão do impulso da tensão da mola, a superfície do leito move-se para frente.
2O âmbito de aplicaçãoXS7.6Equipamento de preparação de minério de ferro, mesa de agitação
A mesa de agitação 6-S é um dos principais equipamentos de separação por gravidade, que é amplamente utilizado na separação de tungstênio, estanho, tântalo, nióbio, ouro e outros metais raros e metais preciosos.Pode ser usado para roubarPode separar a areia grosseira (20,5 mm), a areia fina (0,5-0,074 mm), o lodo (-0,074) e outros grãos diferentes.Pode também ser utilizado para a separação de ferroNo caso de tungsténio, estanho e outros minérios, a gama de dimensões de recuperação efetiva da mesa de agitação é de 2-0,22 mm.
3Parâmetros técnicos deXS7.6Equipamento de preparação de minério de ferro, mesa de agitação
| Modelo |
XS7.6 |
| Tipo de superfície do leito |
Superfície grosseira do leito de areia
|
Superfície do leito de areia fina
|
Superfície do leito de lama
|
| Área de benefício da superfície do leito (m2) |
7.6 |
7.6 |
7.6 |
| Tamanho da superfície do leito |
Duração (mm) |
4500 |
4500 |
4500 |
| Largura da extremidade da unidade (mm) |
1850 |
1850 |
1850 |
| Largura da extremidade do concentrado (mm) |
1550 |
1550 |
1550 |
| Tamanho máximo de alimentação (mm) |
2 |
0.5 |
0.074 |
| Capacidade de tratamento (t/h) |
Um a um.8 |
0.5 ~ 1 |
0.3~0.5 |
| Densidade de alimentação (%) |
20 ~ 30 |
18 a 25 anos |
15 ~ 20 |
| Traço (mm) |
16 ~ 22 |
11 ~ 16 |
8 ~ 16 |
| Tempos de curso (r/min) |
220 |
250 |
280 |
| Quantidade de água (t/h) |
0.7 ~ 1 |
0.4~0.7 |
0.4~0.7 |
| Forma da secção do sulco |
Rectângulo |
Serrada dentada |
Triângulo |
| Potência do motor ((Kw) |
1.1 |
1.1 |
1.1 |
| Tabela de concentração ZTIC |
Máquinas de secar areia grosseira |
Mecânica de secagem de areia fina |
Máquinas de secagem de lodo |
Aquecedor de barro fino |
| Tamanho de alimentação / mm |
Dois para zero.5 |
0.5~0.074 |
0.07~0.019 |
0.019~0.0037 |
| Alimentação de minério (minério de estanho) (t/d) |
20 ~ 35 |
10 ~ 20 |
3 ~ 10 |
5 ~ 15 |
| Tamanho da face / mm |
4395×1825 |
4395×1825 |
4395×1825 |
4395×1825 |
| Superfície da mina /m2 |
7.4 |
7.4 |
7.4 |
7.4 |
| Traço/mm |
16 ~ 22 |
11 ~ 16 |
8 ~ 11 |
5 ~ 7 |
| Tempos de carga/min- Um. |
270 ~ 290 |
290 a 320 |
320 a 360 |
480 a 520 |
| Inclinação horizontal da superfície do leito/(°) |
2.5 a 4.5 |
1.5~3.5 |
1 ~ 2 |
Um a um.15 |
| Potência/Kw |
1.1 |
1.1 |
1.1 |
1.1 |
| Dimensões externas/mm |
5446×1825×1212 |
5446×1825×1227 |
5446×1825×1203 |
5446 × 2338 × 1203 |
| Peso total/kg |
1015 |
1030 |
1065 |
1065 |
Equipamento de moldagem de minério XS7.6 Mesa de agitação para separação de areia grosseira (2-0,5 mm)
QCA
P: Por que acreditamos em Luoyang Zhongtai Industries Co., Ltd:
A: 1. Mais de 30 anos de experiência.
2Somos o principal fornecedor profissional de máquinas de mineração, máquinas de construção, máquinas de fundição e peças forjadas.
3Todos os produtos obtiveram o certificado de gestão da qualidade ISO9901:2000 e os certificados CE, ROHS.
Q: Prazo de entrega:
R: Tempo de entrega das peças: 1-2 meses, das máquinas: 2-3 meses.
Q:Termos de pagamento:
A: Aceitar tipo de pagamento: T/T, L/C, Western union,Cash. 30% de depósito quando assinado o contrato. Pagamento completo antes do envio.
Q: Garantia de qualidade?
R: Tempo de garantia: um ano para a máquina principal. Se algo estiver errado, forneceremos o aconselhamento técnico e encontraremos solução imediatamente.Para aqueles que usam peças garantimos peças de alta qualidade para fornecimento a longo prazo.
P: Serviço pós-venda?
A: Podemos fornecer guia técnico para máquinas em execução de teste e manutenção de peças se o utilizador final precisar.
