Detalhes do produto:
Condições de Pagamento e Envio:
|
| Condição: | Novos | Nome do produto: | Pinhões |
|---|---|---|---|
| Materiais: | Aço, ferro fundido, latão | Diâmetro: | Personalizado |
| Ângulo de pressão: | 15° - 25° | Qualidade: | Alto Alto |
| Garantia: | 1 anos | Tempo de entrega: | 2 a 3 meses |

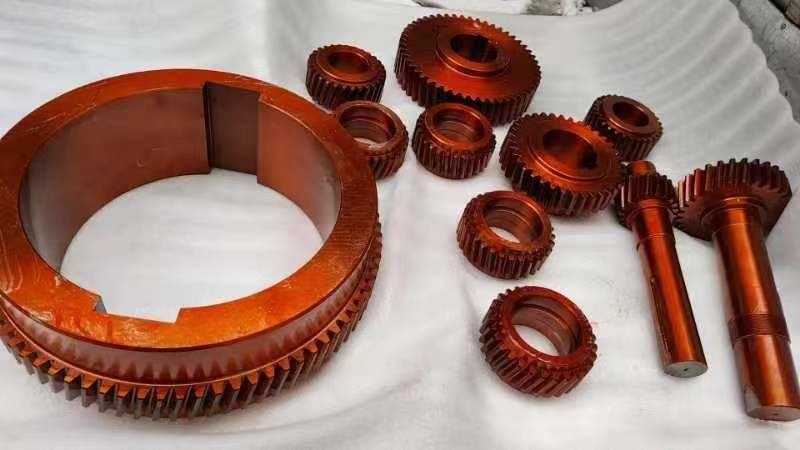

Peças de usinagem CNC de alta precisão personalizadas Redutor de engrenagens Caixa de engrenagens engrenagem de pinhão
1.Pínio de reduçãoIntrodução:
O pinhão do redutor é um dos principais componentes de transmissão do redutor, através da combinação de diferentes tipos de pinhão, para alcançar a redução da velocidade de entrada e do binário.
Peças de usinagem CNC de alta precisão personalizadas Redutor de engrenagens Caixa de engrenagens engrenagem de pinhão
2.Pínio de reduçãoTipo:
Os tipos comuns de pinhões de redução incluem:
(1) pinhão reto: o rack e o pinhão são paralelos ao eixo e a superfície do dente é linear, o que é adequado para transmissão de desaceleração de alta velocidade.
(2) pinho helicoidal: o rack e o pinho estão num certo ângulo com o eixo, a superfície do dente é inclinada e tem características de transmissão suaves,que é adequado para aplicações com baixos níveis de ruído e elevados requisitos de vibração.
(3) pião cónico: o rack de pião e o eixo se interceptam num ponto, a superfície do dente é de forma cónica, adequada para transmitir o eixo de rotação não é paralela.
Peças de usinagem CNC de alta precisão personalizadas Redutor de engrenagens Caixa de engrenagens engrenagem de pinhão
3.RedutorMaterial dos pinhões:
Os materiais comumente utilizados para o pinhão redutor são:
(1) Aço: alta resistência, dureza e resistência ao desgaste, adequado para sistemas de transmissão de alta carga e de alta velocidade.
20CrMnTi (padrão chinês), 8620 (padrão dos EUA)
40Cr (padrão da China), 5140 (padrão dos EUA)
42CrMo (padrão chinês), 4140 (padrão americano)
(2) Ferro fundido: elevada resistência ao impacto e capacidade de absorção de ruído, adequado para aplicações de baixa velocidade e carga média.
HT200 (padrão chinês), FC200 (padrão japonês)
HT250 (padrão chinês), FC250 (padrão japonês)
(3) Latão: boa resistência à corrosão e características de baixo ruído, adequado para exigências de alta precisão e sistema de transmissão de baixa velocidade.
H62 (padrão chinês), C28000 (padrão dos EUA)
H68 (padrão chinês), C26200 (padrão dos EUA)
Peças de usinagem CNC de alta precisão personalizadas Redutor de engrenagens Caixa de engrenagens engrenagem de pinhão
4.RedutorTabela de parâmetros do pinhão:
A seguir apresentam-se os intervalos numéricos dos parâmetros comuns dos pinos para a concepção e seleção do pinho certo:
| Parâmetro | Descrição | Valor de referência |
| Modulo | Parâmetros de tamanho do rack e do pinhão | 10,0 mm - 2,0 mm |
| Número de dentes | Número de dentes do pinhão | 15 - 30 |
| Ângulo de pressão | Pressão Ângulo de aceleração do engrenagem | 15° - 25° |
| Largura dos dentes | Largura do suportador de pinhões | 10 mm - 15 mm |
| Deslocamento normal | A quantidade de movimento axial de uma engrenagem quando ligada | 0.1 mm - 0,5 mm |
| Ângulo da espiral | Ângulo do pinhão | 20° - 40° |
| Dureza | Dureza da superfície do pinhão | HRC 40 - HRC 50 |
| A rugosidade da superfície dos dentes | Roughness da superfície dos dentes do pinhão | Ra 1,2 μm - Ra 2,0 μm |
Selecionando o valor adequado dentro da gama de parâmetros de acordo com os requisitos reais e com as normas de projeto,A eficiência e a fiabilidade da transmissão do pinhão redutor podem ser garantidas.
Peças de usinagem CNC de alta precisão personalizadas Redutor de engrenagens Caixa de engrenagens engrenagem de pinhão
5Resumo:
O pinhão redutor como um dos componentes importantes da transmissão no redutor, há muitos tipos para escolher, incluindo pinhão reto, pinhão helicoidal e pinhão esquelético.Dependendo dos requisitos da aplicação, o pinhão pode ser selecionado a partir de diferentes materiais, tais como aço, ferro fundido ou latão para atender à resistência exigida, resistência ao desgaste e controle de ruído.referir-se ao intervalo numérico na tabela de parâmetros, em função do módulo, número de dentes, ângulo de pressão, largura do dente, deslocamento normal, ângulo da hélice, dureza e rugosidade da superfície do dente e outros parâmetros,pode assegurar o desempenho e a fiabilidade do pinhão.
Se precisar de um pinhão, por favor envie-nos os desenhos com os requisitos técnicos e parâmetros!
