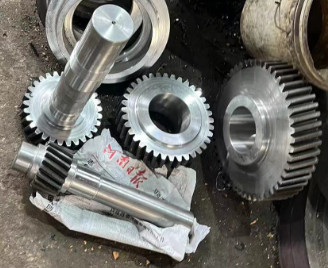

Caixa de engrenagens de liga de aço de fundição e forja de engrenagens de pinhão
1.Pínio de reduçãoTipo:
Os tipos comuns de pinhões de redução incluem:
(1) pinhão reto: o rack e o pinhão são paralelos ao eixo e a superfície do dente é linear, o que é adequado para transmissão de desaceleração de alta velocidade.
(2) pinho helicoidal: o rack e o pinho estão num certo ângulo com o eixo, a superfície do dente é inclinada e tem características de transmissão suaves,que é adequado para aplicações com baixos níveis de ruído e elevados requisitos de vibração.
(3) pião cónico: o rack de pião e o eixo se interceptam num ponto, a superfície do dente é de forma cónica, adequada para transmitir o eixo de rotação não é paralela.
Caixa de engrenagens de liga de aço de fundição e forja de engrenagens de pinhão
Caixa de engrenagens de liga de aço de fundição e forja de engrenagens de pinhão
2.RedutorMaterial dos pinhões:
Os materiais comumente utilizados para o pinhão redutor são:
(1) Aço: alta resistência, dureza e resistência ao desgaste, adequado para sistemas de transmissão de alta carga e de alta velocidade.
20CrMnTi (padrão chinês), 8620 (padrão dos EUA)
40Cr (padrão da China), 5140 (padrão dos EUA)
42CrMo (padrão chinês), 4140 (padrão americano)
(2) Ferro fundido: elevada resistência ao impacto e capacidade de absorção de ruído, adequado para aplicações de baixa velocidade e carga média.
HT200 (padrão chinês), FC200 (padrão japonês)
HT250 (padrão chinês), FC250 (padrão japonês)
(3) Latão: boa resistência à corrosão e características de baixo ruído, adequado para exigências de alta precisão e sistema de transmissão de baixa velocidade.
H62 (padrão chinês), C28000 (padrão dos EUA)
H68 (padrão chinês), C26200 (padrão dos EUA)
Caixa de engrenagens de liga de aço de fundição e forja de engrenagens de pinhão
3.RedutorTabela de parâmetros do pinhão:
A seguir apresentam-se os intervalos numéricos dos parâmetros comuns dos pinos para a concepção e seleção do pinho certo:
| Parâmetro |
Descrição |
Valor de referência |
| Modulo |
Parâmetros de tamanho do rack e do pinhão |
10,0 mm - 2,0 mm |
| Número de dentes |
Número de dentes do pinhão |
15 - 30 |
| Ângulo de pressão |
Pressão Ângulo de aceleração do engrenagem |
15° - 25° |
| Largura dos dentes |
Largura do suportador de pinhões |
10 mm - 15 mm |
| Deslocamento normal |
A quantidade de movimento axial de uma engrenagem quando ligada |
0.1 mm - 0,5 mm |
| Ângulo da espiral |
Ângulo do pinhão |
20° - 40° |
| Dureza |
Dureza da superfície do pinhão |
HRC 40 - HRC 50 |
| A rugosidade da superfície dos dentes |
Roughness da superfície dos dentes do pinhão |
Ra 1,2 μm - Ra 2,0 μm |
Selecionando o valor adequado dentro da gama de parâmetros de acordo com os requisitos reais e com as normas de projeto,A eficiência e a fiabilidade da transmissão do pinhão redutor podem ser garantidas.
Caixa de engrenagens de liga de aço de fundição e forja de engrenagens de pinhão
Dependendo da forte capacidade de pesquisa científica da nossa empresa e capacidade de produção e vendas, contando com tecnologia de produção avançada e madura na área de aglomeração da indústria de máquinas de mineração de Luoyang,Temos cooperado com grandes empresas conhecidas no país e no exterior para fornecer serviços técnicos e conjuntos completos de equipamentos para projetos-chave na mineração nacional, metalurgia, materiais de construção, elevação, energia eléctrica, metais não ferrosos, protecção do ambiente, indústria química, petróleo e outras indústrias.Confiança em tecnologias inovadoras, novos produtos e serviço pós-venda perfeito, a empresa ganhou a confiança e apoio de mais e mais clientes domésticos e estrangeiros.
