JKMD Tipo de piso Máquinas de transporte de minas de fricção com várias cordas

Introdução mecânica

O elevador de mina refere-se ao principal equipamento de transporte que conecta a mina e o solo na engenharia de mineração.com a ajuda de uma corda de arame de aço para conduzir o recipiente de elevação ao longo do eixo ou inclinação da máquina de elevaçãoÉ utilizado para levantar carvão, minério, gangue e pessoal de elevação, baixar materiais, ferramentas e equipamentos em poços verticais e inclinados.

Construção de máquinas

O elevador de minas é constituído principalmente por um mecanismo de trabalho, um sistema de travagem, um sistema de transmissão mecânica, um sistema de lubrificação, um sistema de observação e operação e um sistema de arrastamento,Sistema de controlo e protecção da segurança.

Característica técnica

Adotar vários tipos de tambores, incluindo os tipos integral, de duas peças e de quatro peças;

1.O sulco da corda de tambor adota sulco de corda espiral processado, sulco de corda de linha dobrado ou sulco de corda espiral pressionado com revestimento de madeira e revestimento de plástico,e um dispositivo de transição de corda de aço é colocado entre as cordas;

2.Adoptando um travão a disco montado na parte traseira com cilindro de óleo e comando hidráulico elétrico da articulação; as estações hidráulicas são divididas em dois tipos: média baixa pressão e média alta pressão.Existem dois tipos de estações hidráulicas de média e baixa pressãoA estação hidráulica de média e alta pressão é de duas formas:desaceleração constante e binário de travagem constante travagem em dois estágiosA estação hidráulica pode ser equipada com sensores de pressão e relés de pressão;

3O fuso e o tambor estão ligados por uma ligação de atrito plana de alto binário.

Vantagens dos nossos produtos

A altura de elevação não é limitada: a altura de elevação do elevador de atrito multi-cordas não é limitada pela largura do tambor e é adequada para a elevação de poços profundos 1.
Dimensão e redução de peso do equipamento: uma vez que várias cordas de arame suportam a carga terminal em conjunto, o diâmetro da corda de arame pode ser reduzido,resultando numa redução significativa do diâmetro da roda de atrito, e o tamanho e o peso de todo o elevador serão reduzidos 12.
Selecção mais flexível de motores e redutores: sob a mesma velocidade de elevação, podem ser utilizados motores de maior velocidade e redutores de taxa de transmissão menores 12.
Estabilidade durante o levantamento: o número par de cordas de arame é torcido metade para a esquerda e metade para a direita, o que reduz a torção do reservatório de elevação durante o processo de elevação,reduzindo assim o atrito entre as orelhas do tanque e o canal do tanque 12.

Parâmetro específico

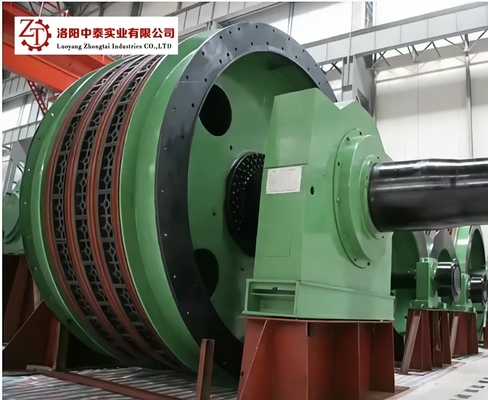

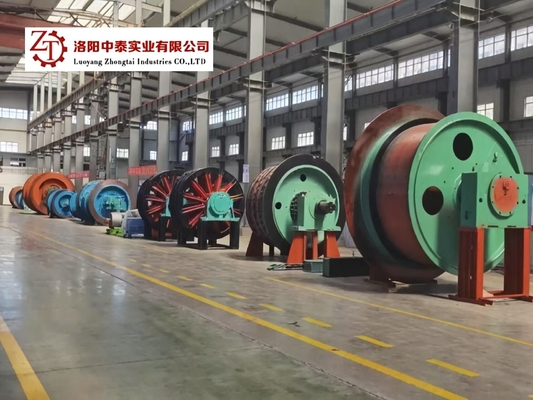

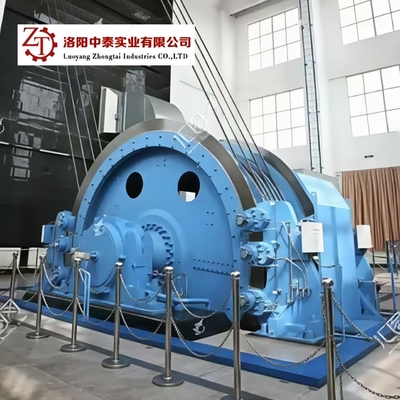

Apresentação da imagem
