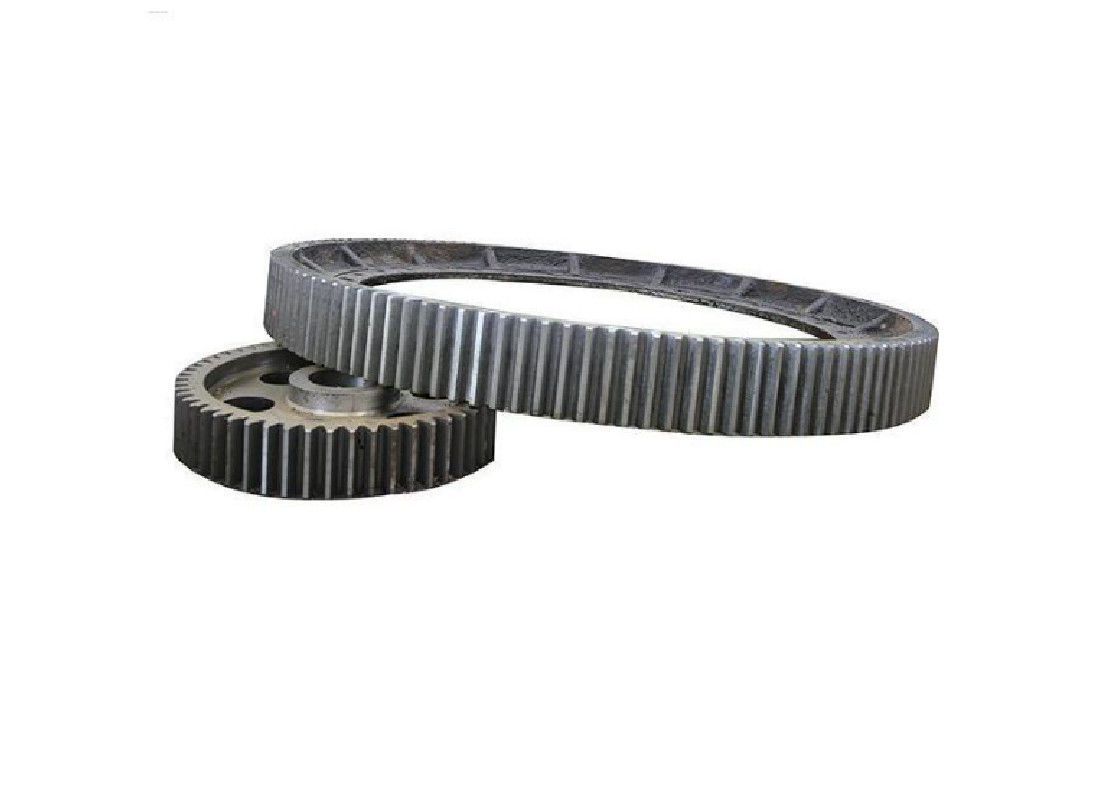

Grande molino de esferas de fundição grande anel de engrenagem aço inoxidável resistente ao desgaste

Grande molino de esferas de fundição grande anel de engrenagem aço inoxidável resistente ao desgaste

Partes de fornos rotativosA indústria de aço e cimento, a indústria mineira, as centrais eólicas, bem como outros sectores industriais.Estes são disponibilizados na gama de módulos de 10 módulos a 70 módulos e em diâmetros mínimos de 100 mm a 15000 mmAlém disso, estes incluem um peso máximo de 70 MT de peças individuais.Caixas de engrenagens de hélice, Caixas de engrenagens planetárias e outros.


Requisitos técnicos
1) O pré-tratamento antes do resfriamento da superfície é o tratamento de normalização, e a dureza deve ser HB210~250; os indicadores de desempenho mecânico são limite de resistência Rb690MPa, limite de rendimento Rs490MPa,comprimento D511%, retração da secção transversal W25% e valor de resistência ao impacto Ak30J; os dentes de engrenagem são endurecidos por indução e a dureza é de HRC50~55; a profundidade efetiva da camada endurecida é de 3~5mm.
2) O conjunto é submetido à detecção de defeitos por ultra-som, e a qualidade interna deve cumprir os requisitos secundários especificados na norma GB7233-87;Os dentes de engrenagem e os filés de transição são submetidos a uma detecção magnética de falhas de partículas, e a qualidade deve satisfazer os requisitos secundários especificados na norma GB/T9444-88.
3) O filete não é fundido R5~R10.
4) As extremidades da forma do dente e as bordas ao longo da largura do dente são chanfradas.
5) O grande anel de engrenagem é composto por dois meios anéis de engrenagem ligados por parafusos de alta resistência para formar um anel de engrenagem integral, e a superfície da junção deve estar no centro do fundo do dente.

Vantagens do produto

1. Alta resistência e durabilidade
Fabricada em aço ligado 42CrMo ou aço fundido, após aceleração e amortecimento de engrenagens de precisão, a superfície do dente tem alta dureza e forte resistência ao desgaste;
O melhor design da articulação (cancelamento da ranhura de apoio) evita a fratura da concentração de esforço na raiz do dente e a vida útil pode ser prolongada em mais de 2 vezes.
- Não.
2Transmissão e adaptabilidade eficientes
O grande módulo e a estrutura da superfície larga do dente podem suportar um impacto de binário elevado, com uma relação de transmissão estável,e adaptar-se aos requisitos de mudança de velocidade de diferentes condições de trabalho, tais como cimento e mineração;
Suporta o design modular dividido, instalação e manutenção fáceis e reduz o tempo de inatividade.

3.Lubrificação inteligente e baixo custo de manutenção
Sistema opcional de lubrificação por injecção direcional para obter um fornecimento quantitativo preciso de óleo, reduzir a perda de atrito e apoiar o monitoramento remoto e a proteção do ambiente e a economia de combustível;
Combinação de vedação anulare e sistema de arrefecimento para reduzir a intrusão de poeira e prolongar o ciclo de lubrificação.

Parâmetro do produto

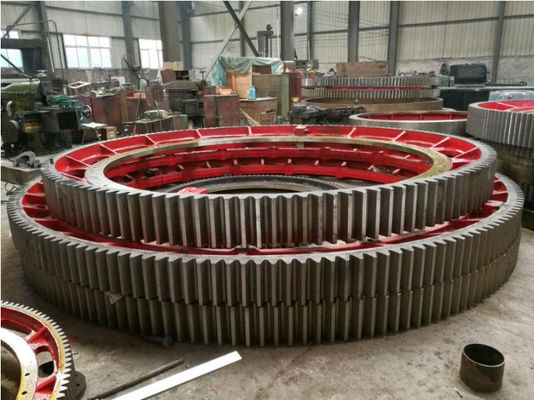

Exibição do produto

Os engenheiros de serviço de campo da LUOYANG ZHONGTAI INDUSTRIES são treinados especificamente nos produtos do grupo da marca LUOYANG ZHONGTAI INDUSTRIES, mas são capazes de realizar o serviço de outras marcas OEM..
Os nossos técnicos estão equipados com o equipamento de diagnóstico tecnológico mais avançado disponível para atirar em problemas ao seu equipamento para otimizar o desempenho e minimizar o tempo de inatividade.
A LUOYANG ZHONGTAI INDUSTRIES também tem uma ampla capacidade de fornecer todas as suas necessidades de consumíveis e peças de reposição elétricas/mecânicas.
