Triturador de impacto especial para trituração grosseira e média de rocha dura
Descrição do produtoMáquina de trituração de pedra
A trituradora de impacto de vórtice da série PFQ é uma trituradora de impacto de alta eficiência desenvolvida pela nossa empresa, nossa empresa obteve uma patente nacional em 2005 (patente n.o.: ZL200420075315.4).Este triturador é aplicado a primária, esmagamento secundário e fino de uma variedade de materiais com resistência à compressão não superior a 250Mpa.bom produto de forma cúbica como, tamanho de descarga ajustável, simplificando o processo de esmagamento, economizando custos, etc. Pode ser amplamente utilizado na eletricidade, água, rodoviária indústria de esmagamento de agregados artificiais e assim por diante.O projeto estrutural tem um único rolo cavidade quebrada e P, S, T três áreas quebradas, o uso do rotor corpo manga conexão sem chave, de alto desempenho resistente ao desgaste martelha placa, inserir a instalação de formulários,Tabela de revestimento de contra-ataque de perfil exclusivo, rack multidirecional para abrir a porta, parafuso ou dispositivo hidráulico para abrir a substituição de peças usadas, manutenção mais conveniente.A máquina de tipo grande também tem ferramenta especial sobre a mudança e levantamento barra sopro para os usuários para escolher.
Área de aplicação
Este equipamento apresenta grande tamanho de alimentação e alta resistência à compressão, amplamente aplicável a várias indústrias, incluindo cimento, materiais de construção, mineração,e potência para operações de esmagamento grosseiro e médio de materiais com resistência à compressão não superior a 250 MPaÉ particularmente adequado para a produção de agregados de construção utilizados em indústrias especiais como rodovias, ferrovias e projetos de conservação de água, incluindo materiais como basalto, granito,e pedrinhas do rio..
Estrutura do produtoMáquina de trituração de pedra
- Quadro superior (esquerda e direita) formando a cavidade de esmagamento do vórtice e a zona de esmagamento P
- Quadro inferior
- Unidade do rotor
- Primeira unidade de regulação (zona de trituração S)
- Segunda unidade de regulação (zona de trituração T)
- Unidade de transmissão
Princípio de funcionamento
Os materiais entram na cavidade do triturador a partir da entrada de alimentação, atingidos pelos martelos do rotor giratório de alta velocidade,e, em seguida, rebotar livremente depois de impactar a placa de impacto dentada na parte superior da cavidade de esmagamento vórticeEles colidem e esmagam continuamente com materiais subsequentes de impacto para cima.Blocos grandes e materiais não completamente esmagados são submetidos a uma enorme pressão e força de dobra sob a ação da placa dentada espessa e martelo no topo da cavidade de esmagamento P, é facilmente esmagado grosseiramente e, em seguida, entra na cavidade de esmagamento S inferior.
Na cavidade de trituração S, a lacuna entre o revestimento dentado e a placa do martelo do rotor é pequena, onde os materiais sofrem impacto de atrito, quebra e extrusão para obter trituração média,Entrando na cavidade de trituração em T para trituração finaO espaço entre o revestimento dentado e a placa do martelo do rotor na cavidade de trituração em T é ainda menor, permitindo que os materiais sejam submetidos a uma trituração mais fina através de impacto de atrito, quebra,e extrusão antes da descarga.
O espaço entre o revestimento dentado e a placa do martelo do rotor nas cavidades de trituração S e T pode ser ajustado de acordo com as necessidades dos utilizadores para diferentes tamanhos de partículas do material.A cavidade de trituração em T está equipada com um dispositivo elásticoQuando os materiais não esmagáveis entram na cavidade de trituração T, o dispositivo elástico fornece amortecimento e permite que a abertura de descarga se amplia, expelindo materiais não esmagáveis.A abertura retorna ao seu tamanho original sob força elástica.
Características estruturais
- Cavidade de trituração de vórtice única e projeto curvo de trituração de três cavidades
- Espaço facilmente ajustável entre revestimento dentado e placa de martelo em cavidades de trituração médias e finas para controle eficaz do tamanho das partículas de descarga
- Placas de martelo resistentes ao desgaste, com instalação de inserção
- Abertura multi-direcional do quadro e dispositivo de abertura por parafuso ou hidráulico no quadro superior traseiro da caixa para facilitar a substituição de peças desgastadas e a manutenção
Parâmetros do produto
|
| Especificações |
Tamanho máximo do alimento
(mm)
|
Tamanho da descarga
(mm)
|
Capacidade
(t/h)
|
Potência
(kw)
|
Dimensão de contorno
(mm)
|
| < 150 MPa |
< 250 MPa |
| PFQ0808 |
200 |
150 |
-25 ((80-90%) |
¥46 |
55 |
1900×1860×2150 |
| PFQ1108 |
300 |
180 |
-30 ((80-90%) |
¢80 |
75 |
2845 × 2000 × 2265 |
| PFQ1110 |
400 |
200 |
-35 ((80-90%) |
¥110 |
110 |
2845 × 2250 × 2262 |
| PFQ1113 |
400 |
200 |
-40 ((80-90%) |
¥150 |
132 |
2845 × 2420 × 2265 |
| PFQ1310 |
500 |
250 |
-40 ((80-90%) |
¥180 |
160 |
3050 × 2120 × 2900 |
| PFQ1313 |
500 |
250 |
-40 ((80-90%) |
¥225 |
200 |
3050 × 2420 × 2900 |
| PFQ1315 |
600 |
300 |
-50 ((80-90%) |
¥280 |
250 |
3050 × 2675 × 2900 |
| PFQ1320 |
600 |
300 |
-50 ((80-90%) |
¥350 |
|
|
|

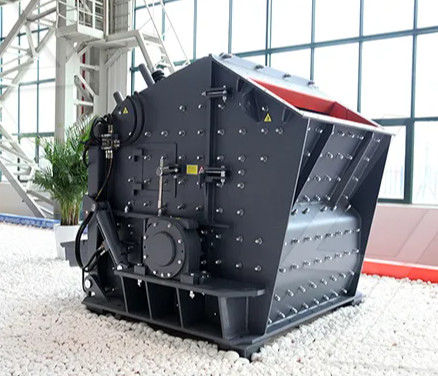

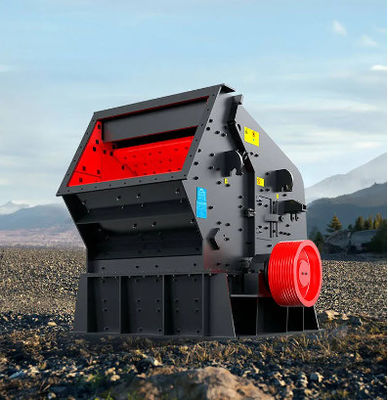

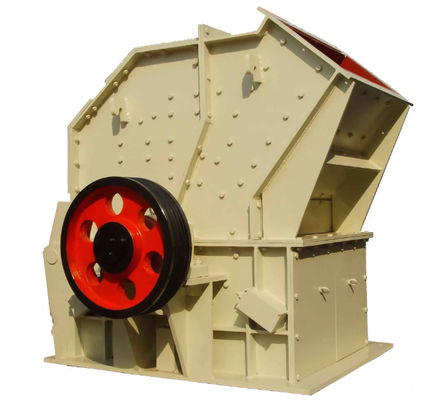

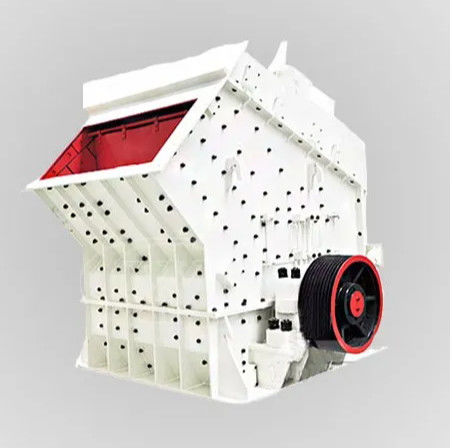

Exibição do produto
Perguntas e respostas
P: Por que acreditamos em Luoyang Zhongtai Industries Co., Ltd:
A: 1. Mais de 30 anos de experiência.
2Somos o principal fornecedor profissional de máquinas de mineração, máquinas de construção, máquinas de fundição e peças forjadas.
3Todos os produtos obtiveram o certificado de gestão da qualidade ISO9901:2000 e os certificados CE, ROHS.
P: Prazo de entrega?
R: Tempo de entrega das peças: 1-2 meses, das máquinas: 2-3 meses.
P: Condições de pagamento?
A: Aceitar tipo de pagamento: T/T, L/C, Western union, Cash.
Depósito de 30% no momento da assinatura do contrato.
