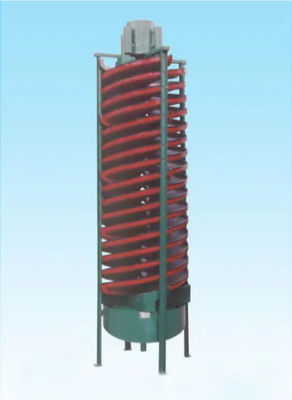

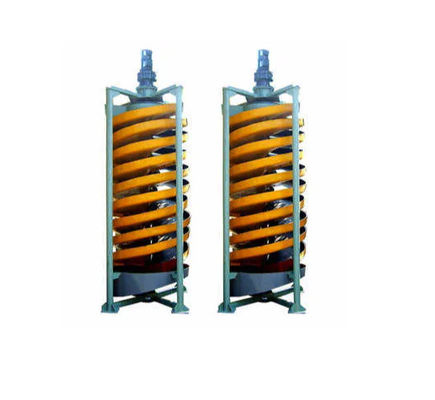

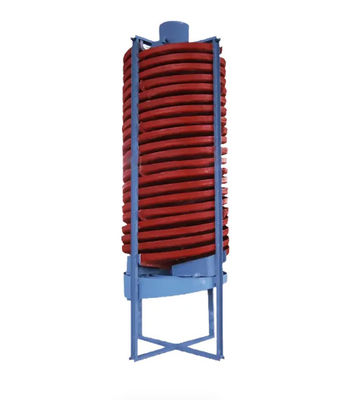

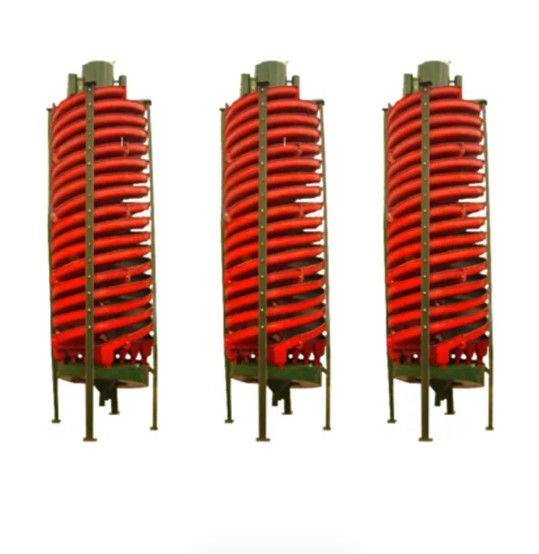

Para a separação por gravidade de minerais finos
Área de aplicação
É adequado para a separação de partículas finas de ferro, estanho, tungstênio, tântalo, nióbio, ouro, carvão, monazita, rutilo,zircão e outros minerais metálicos e não metálicos com uma massa específica suficiente, variando de 0,3 a 0,02 mm.
Princípio de funcionamento
O separador de minério é colocado livremente na cruz (ou trípode) da mesa de suporte.A celulose uniforme é lentamente alimentada para a superfície do canal em espiral através do canal de alimentação instalado na primeira extremidade do canal em espiral para separaçãoO extremo traseiro da ranhura espiral está equipado com uma ranhura de corte de produto tipo bloco de válvula,que divide os produtos classificados em três (ou quatro) tipos ao longo da direcção radial, de acordo com a categoriaA largura de corte de cada produto é alterada ajustando a posição do bloco de válvula.A bagunça de agregação de produtos é um cilindro anular concêntrico que recolhe e descarrega separadamente os fluxos de minério múltiplos que foram interceptadosA secção transversal da espiral e a mudança de inclinação da curva são particularmente adequadas para a separação de materiais de partículas finas.Este equipamento de processamento de minerais tem uma estrutura simples, sem partes móveis, leve, sem ruído e conveniente para configuração, instalação e manutenção.
Características estruturais
O para-choque em espiral de FRP é composto por seis partes: o dispositivo de alimentação e distribuição do minério, o para-choque de alimentação do minério, o para-choque em espiral, o para-choque de intercepção do produto,a coluna de agregação do produto e o suporte do para-choque (incluindo a cruz ou o tripé)O gancho helicoidal formado pela ligação de placas helicoidais é o principal componente. As placas espirais são feitas de plástico reforçado com fibra de vidro (FRP) e estão ligadas entre si por parafusos.Há uma camada resistente ao desgaste pré-fabricada na superfície de separação da ranhura em espiralEste equipamento de processamento de minerais tem as vantagens de ser leve, resistente e durável.assegurar uma distribuição uniforme do minério e um controlo simples.
Parâmetros
| Modelo |
5LL-1500 |
5LL-1200 |
5LL-900 |
5LL-600 |
5LL-400 |
| Diâmetro externo ((mm) |
1500 |
1200 |
900 |
600 |
400 |
| Percurso do parafuso ((mm) |
540,720 |
900,720,540 |
675,540,405 |
450,360,270 |
240,180 |
| Relação entre o passo do parafuso e o diâmetro |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
0.6,0.45 |
| Ângulo horizontal ((°) |
9° |
9° |
9° |
9° |
9° |
| Número da cabeça de espiral |
Quatro contra dois. |
4 |
4 |
4 |
4 |
| Tamanho das partículas de alimentação (mm) |
0.3-0.02 |
0.3-0.03 |
0.3-0.03 |
0.2-0.02 |
0.2-0.02 |
| Concentração de alimentação (%) |
25-55 |
25-55 |
25-55 |
25-55 |
25-55 |
| Capacidade de processamento (toneladas/hora) |
8 a 16 |
4 a 6 |
2 a 3 |
0.8-1.2 |
0.15-0.2 |
| Dimensão global |
comprimento ((mm) |
1560 |
1360 |
1060 |
700 |
460 |
| largura ((mm) |
1560 |
1360 |
1060 |
700 |
460 |
| altura ((mm) |
5230 |
5230 |
4000 |
26000 |
1500 |
| peso ((Kg) |
800 |
600 |
400 |
150 |
50 |
Equipamento de embolagem de minério
Equipamento de embolagem de minério
Equipamento de embolagem de minério
