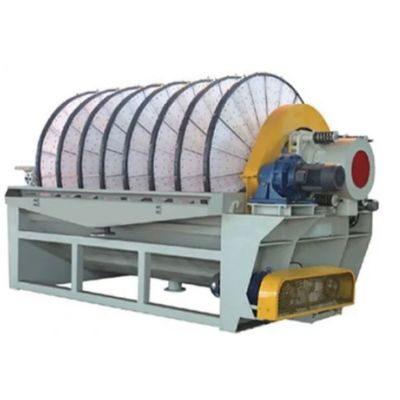

Estrutura compacta e funcionamento fiável do filtro de disco da série GPY
O filtro a disco da série GPY é um equipamento de separação sólido-líquido altamente eficiente, utilizado principalmente para a desidratação e separação sólido-líquido de materiais de grãos finos.
Objetivo
É utilizado principalmente para a desidratação de materiais de grãos finos, como carvão limpo de flutuação de 0 a 0,5 mm e rejeitos, e também pode ser usado para separação sólido-líquido em campos como a metalurgia,engenharia química, petróleo e tratamento de águas residuais.
Princípio de funcionamento
Por meio da diferença de pressão formada pela bomba de vácuo, forma-se um bolo de filtro no pano de filtragem.obtenção da separação sólido-líquidoO bolo de filtro passa pela zona de secagem para remover a maior parte da humidade, depois é soprado pelo ar comprimido na zona de sopro de ar e, finalmente, é descarregado pelo raspador,Completar um ciclo.
Principais características
O dispositivo de transmissão tem uma estrutura compacta, operação fiável e pode ser regulado de forma gradual pela velocidade.
2É instalado um acoplamento de binário limitado para proteger a sobrecarga, garantindo a operação segura e fiável da máquina principal.
3O eixo central é de estrutura soldada, que é leve em peso, tem boa rigidez, alta resistência e uma grande capacidade de descarga de filtrado.que seja leve e resistente ao desgaste.
4Adopta um novo tipo de placa de sector de plástico de ponta-estrela, que é leve de peso, de elevada resistência, boa em hidrofobidade, alta taxa de abertura, excelente em desidratação e remoção de bolo,baixo teor de umidade do bolo de filtro, longa vida útil, resistente à corrosão e conveniente para decoração.
5O tecido de filtragem de fio de aço inoxidável é adotado, que tem um bom efeito de filtragem, baixo teor de umidade do bolo de filtragem, alta taxa de derramamento de bolo e longa vida útil.
6. A caixa de enchimento de vedação flutuante do agitador do impulsionador é adotada, o que permite que o eixo do agitador tenha um certo grau de flutuação,proporcionando um bom efeito de vedação e facilitando a substituição das peças de vedação.
7A utilização simultânea de dispositivos de descarga instantânea de ar e de descarga de raspadores suspensos não só assegura uma taxa de descarga elevada do bolo (alcançando mais de 90%),mas também permite que o raspador para balançar ao longo do disco do filtro, mantendo um bom estado de força no disco do filtro e reduzindo a carga da unidade principal.
Para além das vantagens acima referidas, a nova série de produtos GPY20-120 tem dimensões de fundação e dimensões de porta de descarga concebidas em conformidade com os produtos PG,que é conveniente para a renovação de fábricas antigas e a renovação de equipamentos.
EquipamentoDados técnicos:
| |
Unidade |
GPY-40 |
GPY-60 |
GPY-80 |
GPY-100 |
GPY-120 |
| Área de filtragem |
m2 |
40 |
60 |
80 |
100 |
120 |
| Diâmetro do mostrador |
mm |
2700 |
| Número de disco |
|
4 |
6 |
8 |
10 |
12 |
| Velocidade do fuso |
r/min |
Um a zero.167 |
0966-0.215 |
| Potência do motor principal |
Kw |
2.2 |
4 |
| Velocidade do agitador |
r/min |
73 |
| Motor de mistura Taxa de trabalho |
Kw |
2.2 |
4 |
| Tamanho do alimento |
|
Menos de 0,063 mm, com um teor de frações não superior a 35-40% |
| A concentração do material |
g/l |
250 a 350 |
| Capacidade |
t/h |
8 a 12 |
12 a 18 |
16 a 24 |
20 a 30 |
24 a 36 |
| Água do produto |
% |
22 a 24 |
| Dimensões (L × W × H) |
mm |
3217 × 3450 × 3275 |
4017 × 3450 × 3275 |
4817 × 3450 × 3275 |
5617 × 3450 × 3275 |
6417 × 3450 × 3275 |
| Peso |
Quilos |
5485 |
7736 |
8754 |
10099.4 |
11189 |
Filtro de disco oEquipamento de preparo de minério
- Não.Filtro de disco oEquipamento de preparo de minério
Filtro de disco oEquipamento de preparo de minério- Não.
Perguntas e respostas
P: Por que acreditamos em Luoyang Zhongtai Industries Co., Ltd:
A: 1. Mais de 30 anos de experiência.
2Somos o principal fornecedor profissional de máquinas de mineração, máquinas de construção, máquinas de fundição e peças forjadas.
3Todos os produtos obtiveram o certificado de gestão da qualidade ISO9901:2000 e os certificados CE, ROHS.
P: Prazo de entrega?
R: Tempo de entrega das peças: 1-2 meses, das máquinas: 2-3 meses.
P: Condições de pagamento?
A: Aceitar tipo de pagamento: T/T, L/C, Western union, Cash.
Depósito de 30% no momento da assinatura do contrato.
Q: Garantia de qualidade?
R: Tempo de garantia: um ano para a máquina principal. Se algo estiver errado, forneceremos o aconselhamento técnico e encontraremos solução imediatamente.Para aqueles que usam peças garantimos peças de alta qualidade para fornecimento a longo prazo.
P: Serviço pós-venda?
A: Podemos fornecer guia técnico para máquinas em execução de teste e manutenção de peças se o utilizador final precisar.
