Descrição do Produto
O moinho de barras é um equipamento industrial importante, usado principalmente para trituração fina e moagem de materiais. Seu princípio de funcionamento é que o motor aciona o cilindro para girar. Dentro do cilindro, barras de aço são instaladas como meio de moagem. Sob a ação de impacto e moagem das barras de aço, os materiais são triturados.
Composição estrutural
É composto principalmente por um motor, um redutor principal, uma parte de transmissão, uma parte do cilindro, um rolamento principal, uma parte de transmissão de baixa velocidade, uma parte de alimentação, uma parte de descarga, uma vedação anular, uma estação de lubrificação a óleo fino, lubrificação por jato de engrenagem grande e pequena, uma parte da fundação, etc.
Princípio de funcionamento
O motor é acionado por um redutor e pela grande engrenagem circundante para transmissão de redução, ou aciona diretamente o cilindro para girar por um motor síncrono de baixa velocidade.
Sob a ação da força centrífuga e do atrito, os meios de moagem são levantados a uma certa altura e, em seguida, caem para triturar os materiais.
Campo de aplicação De Moinho de Moagem de Minério
Mineração: É usado para triturar e moer minérios, fornecendo matérias-primas básicas para os procedimentos subsequentes de processamento mineral.
Materiais de construção: No processo de produção de cimento, é usado para moer matérias-primas como calcário e argila.
Indústria química: Conduzir o processamento refinado de matérias-primas químicas para garantir a qualidade e o desempenho do produto.
Característica De Moinho de Moagem de Minério
- O moinho cilíndrico adota o tipo de acionamento de borda, acionamento central, acionamento de borda com engrenagem multiponto, etc; acionado por pinhão e engrenagem do redutor do motor assíncrono, bem como pinhão e engrenagem da embreagem de ar do motor síncrono.
- Geralmente suportado por rolamento de pressão estática-dinâmica em ambas as extremidades. É usado rolamento oscilante de 120o de autoalinhamento totalmente fechado. Também podem ser usados rolamentos estáticos-dinâmicos de patim simples ou duplo. A bucha é feita por máquina NC.
- A grande engrenagem aberta é projetada usando o padrão AGMA, equipada com carcaça de engrenagem selada de forma confiável e sistema de lubrificação por pulverização automática de graxa.
- A carcaça é a parte chave de um moinho. Realize a análise de elementos finitos nela com o computador para garantir a operação confiável;
- A carcaça é soldada automaticamente, inspecionada por ultrassom, totalmente recozida e usinada por grandes ferramentas de máquina especiais em uma fixação; há vedação especial nas peças de conexão estática-dinâmica, como funil de alimentação e descarga, munhão, etc, para evitar vazamento de óleo e lama;
- O revestimento é feito de material resistente ao desgaste feito por nossa empresa, que foi especialmente tratado termicamente, com alta dureza e longa vida útil. Também podem ser usados outros revestimentos de fundição ou borracha resistentes ao desgaste;
- Há acionamento de baixa velocidade para moinho médio e grande;
- A estação de lubrificação de alta e baixa pressão é equipada para moinho médio e grande;
- O sistema de controle e proteção é controlado por PLC.
Parâmetros Técnicos De Moinho de Moagem de Minério
| Modelo | Diâmetro do Cilindro
(mm) | Comprimento do Cilindro
(mm) | Volume Efetivo
(m3) | Velocidade do Moinho
(r/min) | Carga de meios de moagem (t) | Eletromotor | Tamanho
(C×L×A )
(m) | Peso
(T) |
Potência do motor
(kW) | Velocidade
(r/min) |
| MB15×30 | 1500 | 3000 | 5 | 23 | 8 | 75 | 743 | 7.6×3.4×2.8 | 20 |
| MB17×30 | 1700 | 3000 | 5.8 | 20 | 10.2 | 90 | 980 | 7.6×3.5×3.1 | 40.4 |
| MB21×30 | 2100 | 3000 | 8.8 | 19.4 | 25 | 220 | 735 | 8.7×4.8×4.4 | 48 |
| MB21×36 | 2100 | 3600 | 10.8 | 21 | 28 | 220 | 735 | 9.5×4×4.7 | 52.5 |
| MB24×30 | 2400 | 3000 | 11.8 | 18.2 | 27 | 250 | 735 | 8.5×4.2×4.6 | 58 |
| MB27×36 | 2700 | 3600 | 18.8 | 17.5 | 42 | 400 | 187 | 12×5.7×4.7 | 70 |
| MB30×40 | 3000 | 4000 | 25.9 | 16.2 | 50 | 500 | 187 | 12.6×6.1×4.9 | 89 |
| MB32×45 | 3200 | 4500 | 33 | 15.5 | 56 | 630 | 167 | 16×8×5.6 | 111.5 |
| MB32×48 | 3200 | 4800 | 34 | 15.5 | 60 | 710 | 740 | 12×7×6 | 121.2 |
| MB36×54 | 3600 | 5400 | 50 | 14.5 | 97 | 1000 | 167 | 16×8×6.7 | 155 |
| MB38×52 | 3800 | 4200 | 54.1 | 14.2 | 102 | 1120 | 992 | 15×8.27×6.21 | 175 |
| MB38×58 | 3800 | 5800 | 60.3 | 14.2 | 112.2 | 1250 | 167 | 15.6×8.27×7.21 | 156 |
| MB40×60 | 4000 | 6000 | 70 | 14.0 | 130 | 1400 | 200 | 18.2×9.00×7.5 | 163 |

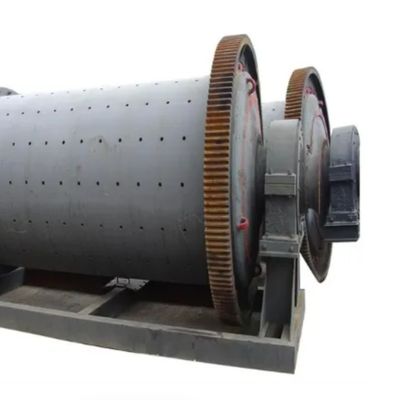

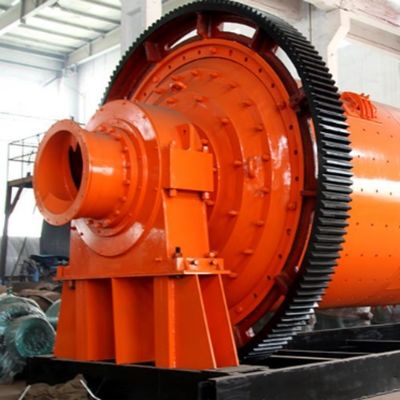

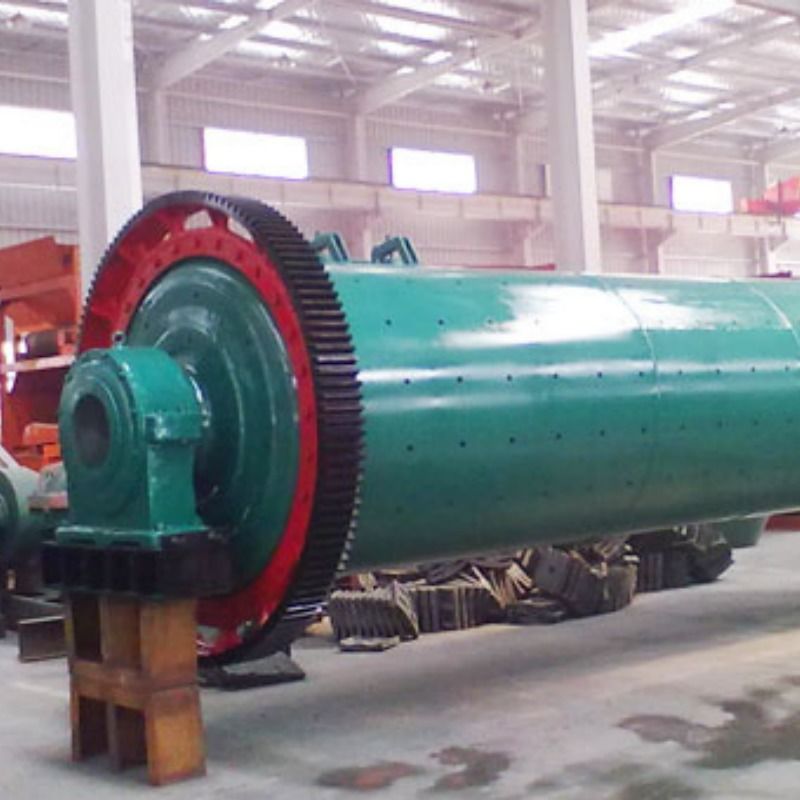

Exibição do Produto De Moinho de Moagem de Minério
Serviço pós-venda
A ZTIC Heavy Industries é seu parceiro de negócios no mercado de reposição.
ZTIC pode fornecer:
1. PEÇAS PROJETADAS - PROJETO E FABRICAÇÃO
2. FUNDIÇÕES DE AÇO E FERRO DE GRANDE VOLUME
3. GRANDES CAPACIDADES DE USINAGEM
4. PROGRAMAS DE TREINAMENTO
5. PROGRAMAS DE MANUTENÇÃO PREVENTIVA
6. SERVIÇOS DE MANUTENÇÃO PREVENTIVA
7. PROGRAMAS DE MANUTENÇÃO ABRANGENTES
Os Engenheiros de Serviço de Campo da ZTIC são treinados especificamente nos produtos do grupo da marca CITIC, mas são capazes de realizar a manutenção de outras marcas OEM.
Nossos técnicos estão equipados com os equipamentos de diagnóstico tecnológico mais avançados disponíveis para solucionar problemas em seus equipamentos para otimizar o desempenho e minimizar o tempo de inatividade.
A ZTIC também tem uma extensa capacidade de fornecer todas as suas necessidades de peças de reposição consumíveis e elétricas/mecânicas.
