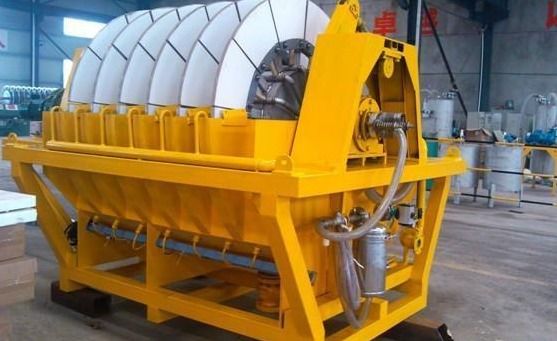

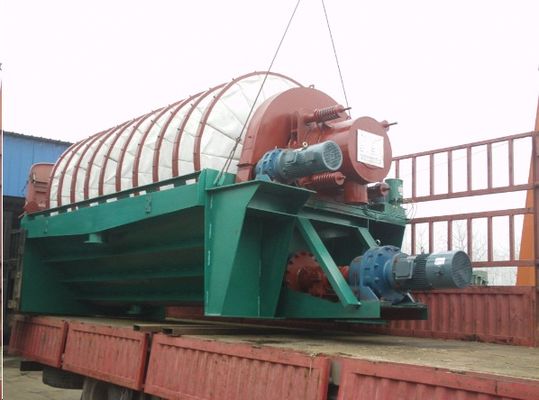

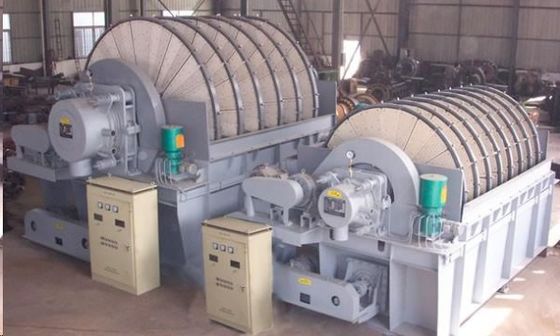

Filtro de disco da série GPY com estrutura compacta e novas placas de setor de plástico de ponto-estrela
O filtro a disco da série GPY é um equipamento de separação sólido-líquido de elevada eficiência, utilizado principalmente para a desidratação de materiais finos, como carvão limpo e rejeitos.Pode também ser aplicado à separação sólido-líquido em campos como a metalurgia, engenharia química, petróleo e tratamento de águas residuais.
Princípio de funcionamento
Sob a diferença de pressão gerada pela bomba de vácuo, as partículas sólidas na lama formam um bolo no pano do filtro,enquanto o líquido é puxado através do pano de bolo e filtro para obter separação sólido-líquidoO bolo entra então na zona de secagem para uma desidratação adicional e, finalmente, é descarregado por ar comprimido e um raspador.
Principais características
1O dispositivo de transmissão tem uma estrutura compacta, operação fiável e pode ser regulado de forma gradual.
2Instalar um acoplamento de limitação de binário para proteger contra sobrecarga e assegurar o funcionamento seguro e fiável da unidade principal.
3O eixo central é de estrutura soldada, que é leve em peso, tem boa rigidez, alta resistência e uma grande capacidade de descarga de filtrado.que é leve e resistente ao desgaste.
4Adopta um novo tipo de placa de sector de plástico de ponta-estrela, que é leve de peso, de elevada resistência, boa em hidrofobidade, alta taxa de abertura, excelente em desidratação e remoção de bolo,baixo teor de umidade do bolo de filtro, longa vida útil, resistente à corrosão e fácil de instalar.
5Adota um pano de filtro tecido de fio de aço inoxidável, que tem um bom efeito de filtragem, baixo teor de umidade do bolo de filtro, alta taxa de derramamento de bolo e longa vida útil.
6. A caixa de recheio de vedação flutuante do agitador de remo é adotada, o que permite que o eixo do agitador tenha um certo grau de flutuação,proporcionando um bom efeito de vedação e uma conveniente substituição das peças de vedação.
7O uso combinado de sopro de ar instantâneo e dispositivo de descarga de raspador suspensa não só garante uma taxa de descarga de bolo elevada (alcançando mais de 90%),mas também permite que o raspador para balançar ao longo do disco do filtro, proporcionando um bom estado de força para o disco do filtro e reduzindo a carga da unidade principal.
8Para além das vantagens acima referidas, os novos produtos da série GPY20-120 têm dimensões de fundação e dimensões de porta de descarga concebidas em conformidade com os produtos PG,que é conveniente para a renovação de fábricas antigas e atualização de equipamentos.
Filtro a disco da série GPYEquipamento de preparo de minérioDados técnicos:
| |
Unidade |
GPY-40 |
GPY-60 |
GPY-80 |
GPY-100 |
GPY-120 |
| Área de filtragem |
m2 |
40 |
60 |
80 |
100 |
120 |
| Diâmetro do mostrador |
mm |
2700 |
| Número de disco |
|
4 |
6 |
8 |
10 |
12 |
| Velocidade do fuso |
r/min |
Um a zero.167 |
0966-0.215 |
| Potência do motor principal |
Kw |
2.2 |
4 |
| Velocidade do agitador |
r/min |
73 |
| Motor de mistura Taxa de trabalho |
Kw |
2.2 |
4 |
| Tamanho do alimento |
|
Menos de 0,063 mm, com um teor de frações não superior a 35-40% |
| A concentração do material |
g/l |
250 a 350 |
| Capacidade |
t/h |
8 a 12 |
12 a 18 |
16 a 24 |
20 a 30 |
24 a 36 |
| Água do produto |
% |
22 a 24 |
| Dimensões (L × W × H) |
mm |
3217 × 3450 × 3275 |
4017 × 3450 × 3275 |
4817 × 3450 × 3275 |
5617 × 3450 × 3275 |
6417 × 3450 × 3275 |
| Peso |
Quilos |
5485 |
7736 |
8754 |
10099.4 |
11189 |
