Moinho de bolas grande anel engrenagem resistente ao desgaste engrenagem de aço fundido liga de aço suporte de personalização

Moinho de bolas grande anel engrenagem resistente ao desgaste engrenagem de aço fundido liga de aço suporte de personalização

Requisitos técnicos
1) O pré-tratamento antes do resfriamento da superfície é o tratamento de normalização, e a dureza deve ser HB210~250; os indicadores de desempenho mecânico são limite de resistência Rb690MPa, limite de rendimento Rs490MPa,comprimento D511%, retração da secção transversal W25% e valor de resistência ao impacto Ak30J; os dentes de engrenagem são endurecidos por indução e a dureza é de HRC50~55; a profundidade efetiva da camada endurecida é de 3~5mm.
2) O conjunto é submetido à detecção de defeitos por ultra-som, e a qualidade interna deve cumprir os requisitos secundários especificados na norma GB7233-87;Os dentes de engrenagem e os filés de transição são submetidos a uma detecção magnética de falhas de partículas, e a qualidade deve satisfazer os requisitos secundários especificados na norma GB/T9444-88.
3) O anel de engrenagem grande é composto por dois meios anéis de engrenagem ligados por parafusos de alta resistência para formar um anel de engrenagem integral, e a superfície da junção deve estar no centro do fundo do dente.

4) Champer as bordas do perfil do dente e ao longo da largura do dente.
5) A engrenagem de anel grande é composta por duas engrenagens de meio anel ligadas por parafusos de alta resistência para formar uma única engrenagem de anel.

Introdução ao produto
O engrenagem de moinho de bolas, também conhecido como o grande anel de engrenagem, é geralmente instalado na tampa final do moinho de bolas.Anel de engrenagem completa, anel de meia marcha e anel de meia marcha.

Parâmetros do produto

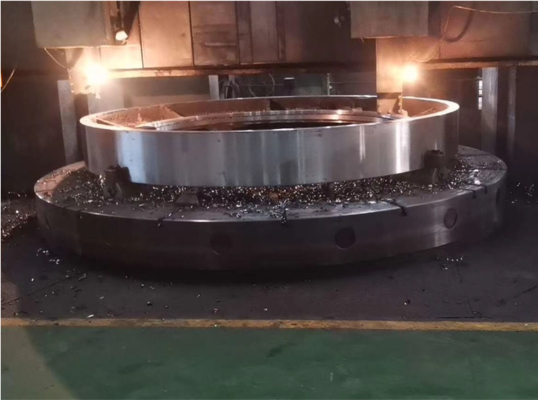

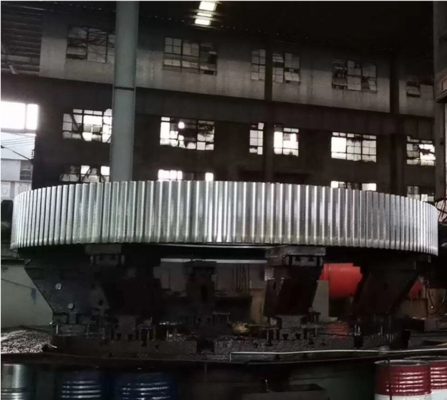

Exibição do produto
