Moinho de bolas grande engrenagem anel de aço fundido superfície dente moagem fina personalização

Moenda de Bola Grande Anel de Engrenagem Aço Fundido Superfície do Dente Moagem Fina Personalização

Requisitos Técnicos
1) A pré-tratamento de endurecimento superficial é normalização, com uma dureza de HB210-250. As propriedades mecânicas são: resistência à tração Rb690MPa, limite de escoamento Rs490MPa, alongamento D511%, redução de área W25% e tenacidade ao impacto Ak30J. Os dentes da engrenagem são endurecidos por indução a uma dureza de HRC50-55, com uma profundidade efetiva da camada endurecida de 3-5mm.
2) A detecção de falhas por ultrassom é realizada em toda a engrenagem, e a qualidade interna deve atender aos requisitos da Classe II especificados em GB7233-87. A inspeção por partículas magnéticas também é realizada nos dentes da engrenagem e nos filetes de transição, e a qualidade deve atender aos requisitos da Classe II especificados em GB/T9444-88.

Processo de Fabricação do Anel de Engrenagem
2.1 Brutos
Os brutos de fundição de aço são fornecidos pela fábrica e fabricados de acordo com GB11352-89. As fundições são moldadas, fundidas, vazadas, embaladas, limpas e aparadas de acordo com os requisitos do processo de fundição. Durante a inspeção e aceitação, as fundições de aço são inspecionadas de acordo com os desenhos e requisitos técnicos. Uma vez qualificadas de acordo com JB/T6402-92, são liberadas para o próximo processo.

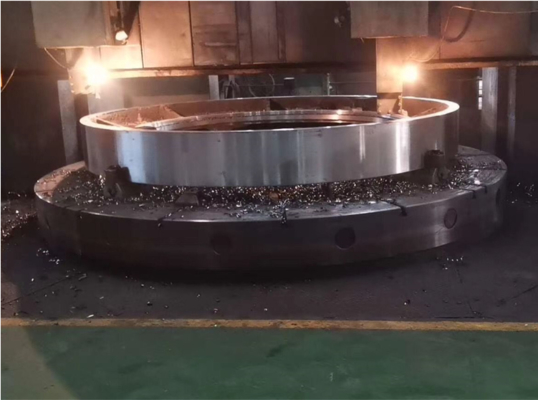

2.2 Usinagem Bruta: Marcação e tolerâncias de usinagem são realizadas de acordo com os requisitos do desenho, seguido por alinhamento, conexão, usinagem de circunferências internas e externas, fresamento de superfícies de acoplamento e furação.
2.3 Detecção de Falhas: A detecção de falhas por ultrassom é realizada em toda a fundição. A qualidade interna deve atender aos requisitos da Classe II especificados em GB7233-87.
2.4 Pré-tratamento de Normalização: Pares de engrenagens de meio anel são normalizados e temperados para fornecer uma boa microestrutura para o endurecimento superficial subsequente. As engrenagens de meio anel são inspecionadas quanto à deformação pós-tratamento térmico de acordo com os requisitos do desenho. 2.5 Inspeção Final
Primeiro, após têmpera e revenimento de média frequência, verifique a dureza de cada ranhura do dente da engrenagem do anel para garantir que ela atenda aos requisitos do desenho. Segundo, verifique se o diâmetro externo máximo (D6944) aumentou. Se a deformação for de 3mm, a correção mecânica é necessária até que atenda aos requisitos. Terceiro, realize uma inspeção por partículas magnéticas nos dentes da engrenagem e nos filetes de transição. A qualidade deve atender aos requisitos de segundo nível especificados em GB/T9444-88. Finalmente, conduza uma inspeção final de acordo com os desenhos e requisitos técnicos.

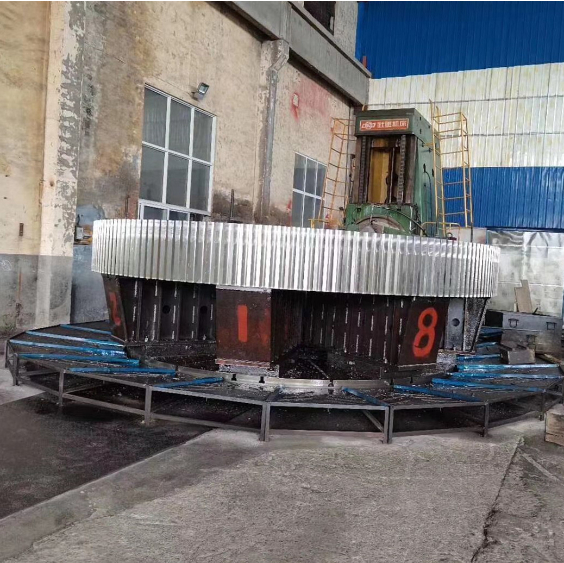

Exibição do Produto

Parâmetros do Produto
