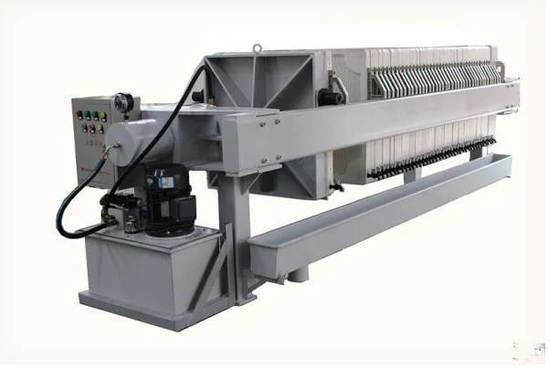

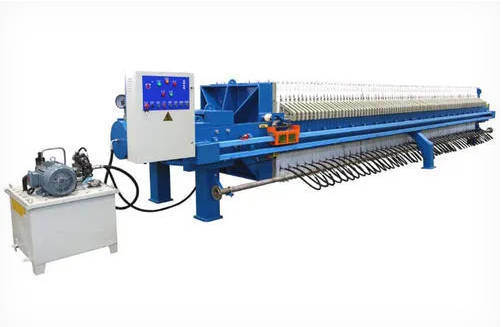

Filtro Prensa Hidráulica de Alta Eficiência e Operação Simples

Filtro Prensa Hidráulico de Alta Eficiência e Operação Fácil

A prensa filtro hidráulica automática com manutenção de pressão é um equipamento industrial que realiza a separação sólido-líquido aplicando pressão mecânica ao sistema hidráulico. Sua estrutura principal consiste em uma matriz de placas filtrantes e uma estrutura de filtro para formar uma câmara de filtro fechada. O equipamento adota placa filtrante de polipropileno aprimorada, é equipado com uma estação hidráulica vertical para obter a função de manutenção automática da pressão, e o sistema de controle eletrônico integra o módulo PLC e a interface interativa homem-máquina. A pressão de filtração pode atingir 0,5-1,6MPa, e a capacidade de processamento cobre uma área de filtração de 20-1180m². É adequado para operações de desidratação de lodo em campos químicos, de mineração, metalúrgicos e outros.

Princípio de Funcionamento

Compressão da placa filtrante: O óleo hidráulico entra no cilindro de óleo após ser pressurizado pela bomba de óleo, empurrando a haste do pistão para acionar a placa de compressão a se mover ao longo da viga transversal, de modo que a placa filtrante multicamadas seja fechada para formar um espaço de filtro fechado.
Filtração de alimentação: O material é injetado na câmara de filtro através de uma bomba de alimentação de alta pressão, e os componentes líquidos são descarregados através do tubo de drenagem através do tecido filtrante, e as partículas sólidas são retidas na câmara de filtro.
Prensagem e desidratação: A placa de diafragma pode ser preenchida com ar comprimido ou líquido para extrusão secundária, reduzindo o teor de umidade da torta de filtro para a faixa exigida do processo.
Descarga e reinicialização: O sistema hidráulico fornece óleo em reverso para retornar a placa de prensagem. Depois que a placa filtrante é separada uma por uma, a torta de filtro cairá automaticamente.

Parâmetros do Produto do Equipamento de Beneficiamento de Minério

Dados Técnicos do Tipo Placa e Quadro

DADOS TÉCNICOS DO TIPO REBAIXADO

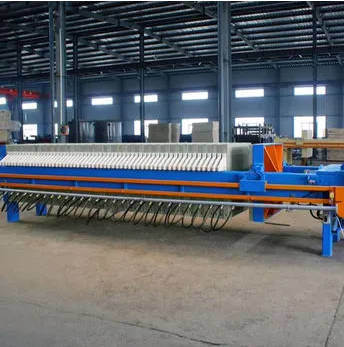

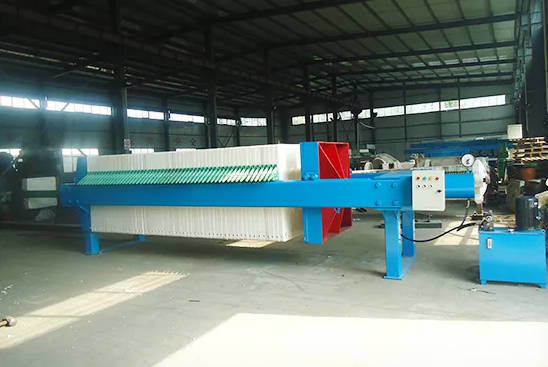

Exibição do Produto do Equipamento de Beneficiamento de Minério

Equipamento de Beneficiamento de Minério
