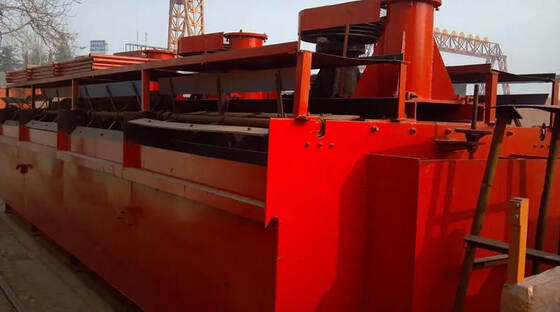

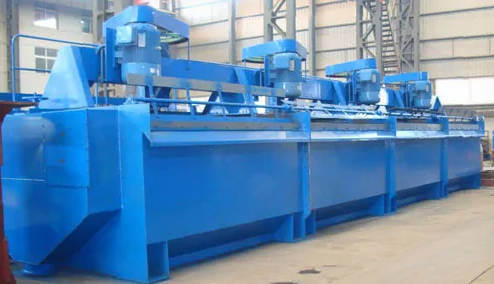

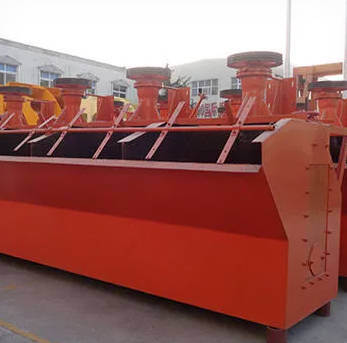

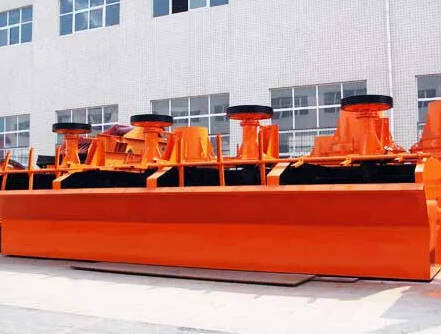

Máquina de flutuação com grande volume de sucção de ar e baixo consumo de energia operacional
A máquina de flutuação é o equipamento básico nas operações de processamento de minerais.Também pode satisfazer as necessidades de processamento de flutuação de minerais não metálicos, como o carvão, fluorita, talco, etc. É adequado para vários tipos de cenários de beneficiamento mineral e tem uma ampla gama de aplicações.
Este equipamento tem as vantagens significativas de grande volume de sucção de ar e baixo consumo de energia operacional.sucção de lamaPode formar independentemente um circuito de flutuação completo sem qualquer equipamento auxiliar.tornar o ajuste do processo flexível e conveniente, e pode adaptar-se rapidamente às alterações de processo de acordo com as necessidades de processamento de minerais.
Em termos de projeto estrutural, a máquina de flutuação adota um corpo de tanque em forma de U, um eixo oco inflável e uma estrutura de estator suspensa.O núcleo é equipado com um novo impulsor cônico - as lâminas do impulsor são projetadas em ângulo para trás, semelhante à estrutura da hélice da bomba centrífuga de alta velocidade específica.A estrutura geral é simples e fácil de manter mais tardeAo mesmo tempo, a cavidade do impulsor está equipada com um distribuidor de ar cilíndrico poroso, que pode dispersar uniformemente o ar na maioria das áreas das lâminas do impulsor,aumento considerável da interface de contacto entre a lama e o ar, e melhorar a eficiência da reação de flutuação.
Princípio de funcionamento
Quando a máquina de flutuação estiver em funcionamento, o impulsor gira a alta velocidade para formar uma pressão negativa,e a lama no tanque é sugada para a lacuna da lâmina do fundo do tanque da extremidade inferior do impulsionador de todos os ladosAo mesmo tempo, o ar de baixa pressão fornecido pelo soprador passa através do eixo oco e do distribuidor de ar da hélice e entra sincronicamente no interior da hélice.Após a lama e o ar serem completamente misturados entre as lâminas e a reação de mineralização estiver concluída, o material misturado é empurrado obliquamente para cima a partir da periferia da metade superior do impulsionador e difunde-se para todo o tanque após ser estabilizado e orientado pelo estator.
As bolhas mineralizadas sobem para a zona de espuma estável do tanque sob a ação da flutuabilidade.A espuma qualificada transborda da barragem de transbordamento e entra no reservatório de espuma para completar a recolha do concentrado.- uma parte da lama retorna para a parte inferior da hélice, é agitada e misturada novamente para formar novas bolhas mineralizadas para participar no ciclo de flutuação;O resto da lama que não tenha completado a flutuação flui para o tanque seguinte para continuar a funcionar até ao final do processo de flutuação., e, finalmente, forma rejeitos e é descarregado.
Parâmetros do produto dos equipamentos de embolagem de minério
(1) Máquina de flutuação SF
| Modelo |
SF0.37 |
SF0.7 |
SF1.2 |
SF2.8 |
SF4 |
SF8 |
| Capacidade mínima (m)3) |
0.37 |
0.7 |
1.2 |
2.8 |
4 |
8 |
| Diâmetro do impulsionador ((mm) |
300 |
350 |
450 |
550 |
650 |
760 |
| Capacidade de produção (m3/min) |
0.2-0.4 |
0.3-0.9 |
0.6-1.2 |
1.5-3.5 |
0.5-4 |
4 a 8 |
| Velocidade de rotação do impulsionador (r/min) |
352 |
400 |
312 |
268 |
238 |
191 |
| Motor |
Modelo |
1Y90L-4 |
1Y100L2-4 |
1Y132M2-6 |
1Y160L-6 |
1Y180L-6 |
1Y250M-8 |
| 2Y90S-4 |
2Y90S-4 |
2Y90S-4 |
2Y90S-4 |
2Y90L-4 |
2Y100L-6 |
| Potência ((kw) |
①1.5 |
①3 |
①5.5 |
①11 |
①15 |
①30 |
| ②1.1 |
②1.1 |
②1.1 |
②1.1 |
②1.5 |
②1.5 |
| Dimensões ((mm) |
700 × 700 × 750 |
900 × 820 × 950 |
1100×1100×1100 |
1700×1600×1150 |
1850×2050×1200 |
2200×2900×1400 |
| Peso da caldeira única ((kg) |
468 |
600 |
1373 |
2338 |
2660 |
4486 |
Impressão do produtoEquipamento de embolagem de minério
Equipamento de embolagem de minério
QCA
P: Por que acreditamos em Luoyang Zhongtai Industries Co., Ltd:
A: 1. Mais de 30 anos de experiência.
2Somos o principal fornecedor profissional de máquinas de mineração, máquinas de construção, máquinas de fundição e peças forjadas.
3Todos os produtos obtiveram o certificado de gestão da qualidade ISO9901:2000 e os certificados CE, ROHS.
Q: Prazo de entrega:
R: Tempo de entrega das peças: 1-2 meses, das máquinas: 2-3 meses.
Q:Termos de pagamento:
A: Aceitar tipo de pagamento: T/T, L/C, Western union,Cash. 30% de depósito quando assinado o contrato. Pagamento completo antes do envio.
Q: Garantia de qualidade?
R: Tempo de garantia: um ano para a máquina principal. Se houver algum problema, forneceremos o aconselhamento técnico e encontraremos solução imediatamente.Para aqueles que usam peças garantimos peças de alta qualidade para fornecimento a longo prazo.
P: Serviço pós-venda?
A: Podemos fornecer guia técnico para máquinas em execução de teste e manutenção de peças se o utilizador final precisar.
