Secador de estrutura simples com ampla aplicação
Os secadores são equipamentos essenciais em indústrias como processamento de minerais, materiais de construção, metalurgia e produtos químicos, utilizados principalmente para secar materiais com teor específico de umidade ou tamanho de partícula.Máquinas de secar, em particular, ganharam ampla aplicação devido à sua forte adaptabilidade aos materiais, capacidade de secar uma variedade de materiais, estrutura simples e operação estável e confiável.
Os secadores têm uma ampla gama de aplicações, secando eficientemente uma variedade de materiais, incluindo escamas de óxido de ferro, lama, coke, filings de ferro bruto, concentrado de cobre, pó de carburo de silício,minérios de terras raras, pó de minério de mercúrio, pó de minério de estanho, pó de minério de cobalto, pó de minério de níquel, pó de minério de manganês, pó de gesso, bentonita, caolina, minério de ferro refinado, concentrado de chumbo, coque de petróleo, pó de minério de ouro,escória de aço, escória de água, minério de fluorita, areia marinha e areia fluvial.
Características estruturais do equipamento
Esta série de secadores inclui secadores de tambor, secadores rotativos, secadores de areia, secadores de lignite, secadores de areia fluvial, etc. A estrutura do núcleo consiste principalmente em componentes-chave, como o corpo do tambor,Anel de engrenagem grande, pequenas engrenagens, rolos de apoio, rolos de empuxo, pneus e eixos de rolos de apoio.
Princípio de funcionamento do equipamento: o motor elétrico transmite energia através de uma correia em V. Após uma redução em dois estágios por um redutor, a pequena engrenagem aciona o anel de engrenagem grande,condução do corpo do tambor para girar suavemente na velocidade projetada, assegurando o aquecimento e a secagem uniformes do material no interior.
Tipos e características principais
1Máquina de secar de tambor rotativo
Os secadores de tambor rotativos são amplamente utilizados em materiais de construção, metalurgia, química, cimento e outras indústrias.e pode também ser utilizado para secar fertilizantes com determinado teor de umidade e tamanho de partícula na produção de fertilizantes compostos.
O equipamento é constituído principalmente por um corpo rotativo, placas de elevação, dispositivo de transmissão, dispositivo de apoio e anéis de vedação, possuindo vantagens como estrutura razoável, excelente fabricação,alta potênciaA distribuição e o design do ângulo das placas de elevação são científicos, garantindo um desempenho estável, alta utilização de energia térmica,secagem uniforme de materiais, baixa frequência de limpeza e manutenção conveniente.
2Os secadores rotativos são altamente adaptáveis a vários materiais, atendendo às necessidades de secagem de diversos materiais.e materiais mistos, e também são adequados para a metalurgia, mineração, energia, química e indústrias de alimentos.
Este equipamento é simples e fiável de operar, tem uma excelente vedação à prova de poeira e é fácil de manter,tornando-o um equipamento de secagem amplamente utilizado na indústria do cimento e nos setores industriais conexos.
3Os secadores de tambor rotativos são usados em várias indústrias, incluindo alimentos, alimentos para animais, produtos químicos, farmacêuticos e mineração.
Fluxo de trabalho: Após a desidratação, o material úmido entra no secador e é derrubado por elevadores uniformemente distribuídos dentro do tambor,assegurar o contacto total com o ar quente e acelerar a transferência de calor e massa durante a secagemSob a acção combinada dos elevadores inclinados e do fluxo de ar quente, o material é descarregado como produto acabado da outra extremidade do equipamento através de uma válvula de descarga em forma de estrela.
Esta máquina é adequada para secar vários tipos de resíduos com um teor de umidade inferior a 85%, como grãos de cerveja, resíduos de soja, cascas de milho pulverizadas, lodo de carvão e espuma de frutas.Tem efeitos significativos na expansão dos recursos alimentares, reduzindo os custos de reprodução e minimizando a poluição ambiental.
Parâmetros do produtoForno rotativo de cimento
(1) Parâmetros técnicos dos secadores rotativos da série H, secadores de cilindro, secadores de tambor, secadores rotativos
| Especificações do produto | Volume do tambor ((m3) | Capacidade de produção ((t/h) | Ângulo de instalação ((%) | Temperatura máxima de admissão
(°C) | Potência do motor principal (kw) | Total peso ((t) |
| Φ1,2 × 8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1,2 × 10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1,5 × 12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1,5 × 14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1,5 × 15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1,8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1,8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2,2 × 12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2,2 × 14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2,2 × 16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2,4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2,4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2,4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2,4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2,6×24 | 127.4 | 27.4-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3,2 × 25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3,6 × 28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
(2) Parâmetros técnicos dos secadores de transferência de calor indirectos
Ponto
Diâmetro do tambor x comprimento | Fora do diâmetro do tambor
(mm) | Dentro do diâmetro do tambor
(mm) | Comprimento do tambor
(m) | Volume do tambor
(m3) | Ponto de inclinação do tambor | Tipo de prancha de elevação | Temperatura máxima de admissão
(°C) | Dimensões ((m) |
Φ1,5 × 15 m
Φ1,5 × 17 m
Φ1,5 × 19 m | 1500 | 500 | 15
17
19 | 20.27
22.97
25.68 | 3-5% | Tipo de levantamento | 850 | 16.2x2.7x2.7
18.2x2.7x2.7
20.0x2.9x2.9 |
Φ1,8 × 21 m
Φ1,8 × 23 m
Φ1,8 × 25 m | 1800 | 650 | 21
23
25 | 35.91
39.33
42.75 | 3-5% | Tipo de levantamento | 850 | 22.5x2.7x2.7
24.5x2.9x2.9
26.5x2.9x2.9 |
Φ2,2 × 21 m
Φ2,2 × 23 m
Φ2,2 × 25 m | 2200 | 800 | 21
23
25 | 58.10
63.61
69.15 | 3-5% | Tipo de levantamento | 850 | |

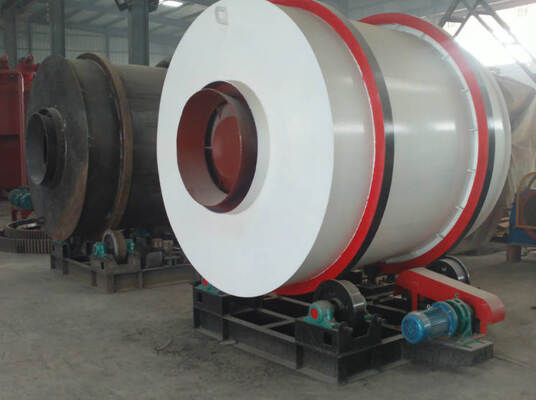

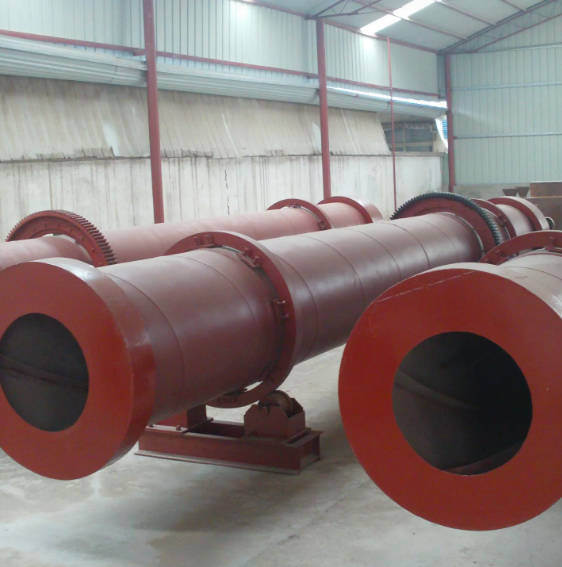

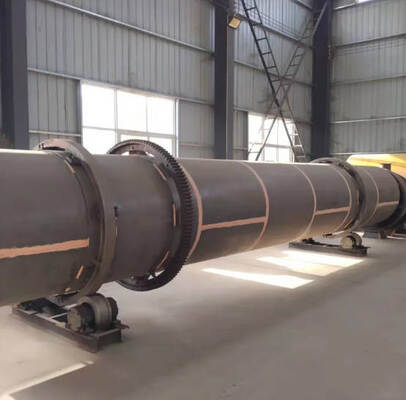

Exposição do produto do forno rotativo de cimento
Forno rotativo de cimento
Perguntas e respostas
P: Por que acreditamos em Luoyang Zhongtai Industries Co., Ltd:
A: 1. Mais de 30 anos de experiência.
2Somos o principal fornecedor profissional de máquinas de mineração, máquinas de construção, máquinas de fundição e peças forjadas.
3Todos os produtos obtiveram o certificado de gestão da qualidade ISO9901:2000 e os certificados CE, ROHS.
P: Prazo de entrega?
R: Tempo de entrega das peças: 1-2 meses, das máquinas: 2-3 meses.
P: Condições de pagamento?
A: Aceitar tipo de pagamento: T/T, L/C, Western union, Cash.
Depósito de 30% no momento da assinatura do contrato.
