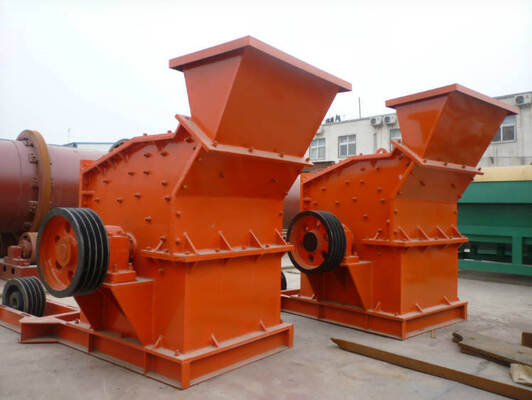

Triturador fino de alta eficiência da série PCX com estrutura de trituração multi-câmara

Triturador Fino de Alta Eficiência da Série PCX com Estrutura de Britagem Multi-Câmara

O triturador fino de alta eficiência da série PCX, incorporando tecnologia alemã avançada, é uma atualização otimizada de design e estrutura. O equipamento emprega uma combinação racional de britagem multi-câmara com um conveniente mecanismo de ajuste duplo, garantindo que mais de 85% do material de saída tenha um tamanho de partícula ≤3mm, resultando em um produto uniforme e fino. Equipado com dispositivos de manutenção convenientes, simplifica significativamente o processo de substituição de martelos e placas de peneira, melhorando a eficiência operacional. As peças de desgaste são feitas de novos materiais resistentes ao desgaste de alta liga multi-elementos de alta qualidade, conferindo aos martelos e revestimentos excelente resistência ao desgaste e resistência ao impacto, estendendo a vida útil do equipamento. Esta série de trituradores opera suavemente e possui vantagens como baixa poeira e baixo consumo de energia, oferecendo desempenho superior e custo-benefício em comparação com trituradores convencionais.

Escopo de Aplicação

Este equipamento é adequado para materiais com resistência à compressão ≤150MPa e umidade superficial ≤10% de abrasividade moderada. O tamanho ideal da partícula de alimentação é de 20-50mm. Se o tamanho da partícula de alimentação exceder essa faixa, entre em contato com nosso departamento de engenharia ou técnico, e nós combinaremos o material e as especificações de martelo adequados para você.

Princípio de Funcionamento de um Triturador Fino de Alta Eficiência

Após entrar na máquina, o material colide frontalmente com os martelos em rotação anti-horária de alta velocidade, esmagando instantaneamente pedaços grandes. O material triturado então se lança em direção à placa de impacto em alta velocidade, sofrendo britagem por colisão secundária. O material que rebate colide então com o material subsequente que entra, refinando-o ainda mais. Após ser triturado na primeira câmara de britagem, o material entra na segunda câmara de britagem para um processo de britagem repetido. Finalmente, é filtrado e triturado por atrito através da grade de descarga. O material que atende aos requisitos de descarga é descarregado através das aberturas da grade, enquanto o material mais grosso que não atende aos padrões é retornado à primeira câmara de britagem para ser triturado novamente.

Uma camada densa de material está sempre suspensa dentro da câmara de britagem. O material subsequente que entra entra na camada de material como "balas", criando um efeito de "campo de batalha" de impacto mútuo, alcançando britagem de clivagem altamente eficiente. Partículas finas sofrem moagem intensa adicional após o impacto, produzindo uma grande quantidade de pó fino. Finalmente, o pó fino qualificado é descarregado através das aberturas da grade. Este equipamento utiliza o princípio de britagem "pedra contra pedra", onde 70%-80% da ação de britagem é alcançada através do impacto do material. Isso reduz a carga de desgaste nos martelos e revestimentos para apenas 20%-30% daquela em trituradores convencionais. Ele converte a energia consumida em equipamentos tradicionais para peças de desgaste em consumo de energia efetivo para triturar materiais, reduzindo significativamente o consumo de energia, estendendo a vida útil das peças de desgaste e aumentando a taxa de britagem em comparação com trituradores convencionais.

Características Estruturais do Triturador Fino de Alta Eficiência

- Um design de câmara de britagem curva de três câmaras aumenta o número de impactos de material, reduz o desgaste por compressão e atrito duros, reduz efetivamente o desgaste do martelo e melhora a eficiência de britagem.

- A folga entre a placa de impacto e os martelos é ajustável de forma flexível, permitindo controle preciso do tamanho da partícula de saída para atender a diferentes necessidades de produção.

- Equipado com uma estrutura defletora, ele amortece efetivamente os impactos ao encontrar materiais duros, evitando a quebra do martelo e melhorando a estabilidade operacional do equipamento.

- Um sistema hidráulico opcional pode ser adicionado ao dispositivo de abertura da tampa, simplificando muito o processo de manutenção do equipamento, reduzindo a intensidade de trabalho do pessoal de manutenção e melhorando a conveniência de manutenção.

- As folgas entre o revestimento esquerdo (lado do mecanismo de ajuste), a grade e o martelo são todas ajustáveis. Quando o tamanho da partícula de descarga excede

o valor especificado, ele pode ser ajustado para dentro de várias maneiras para garantir que o tamanho da partícula do produto atenda ao padrão.

Parâmetros do produto da máquina trituradora de pedra

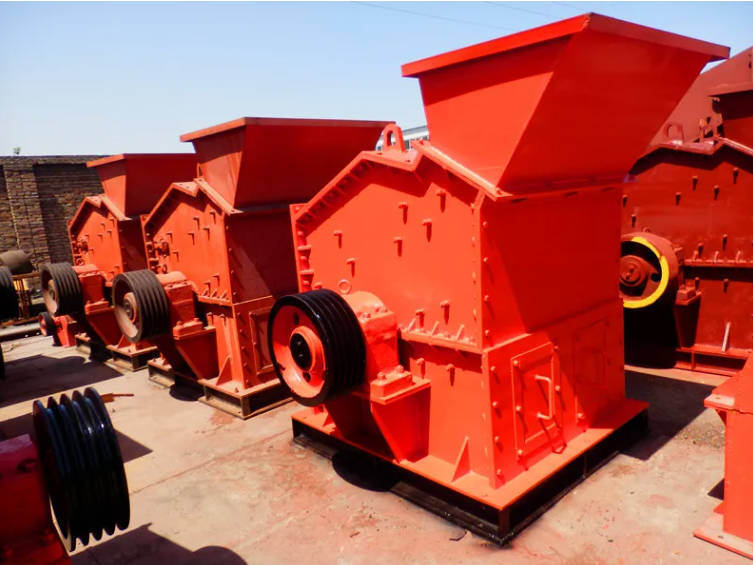

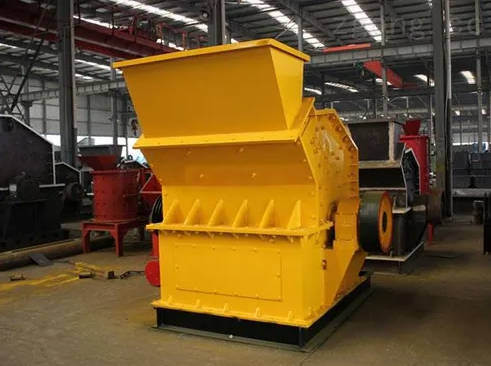

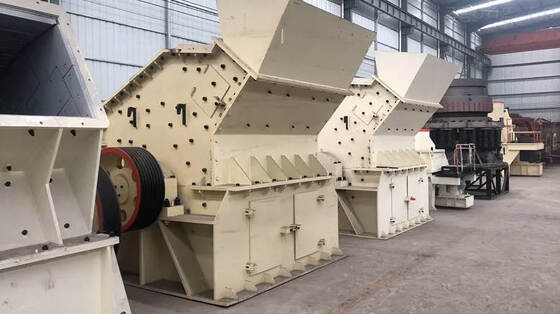

Explicação da foto da máquina trituradora de pedra
